- Adaptação Código do artigo
|
|
|

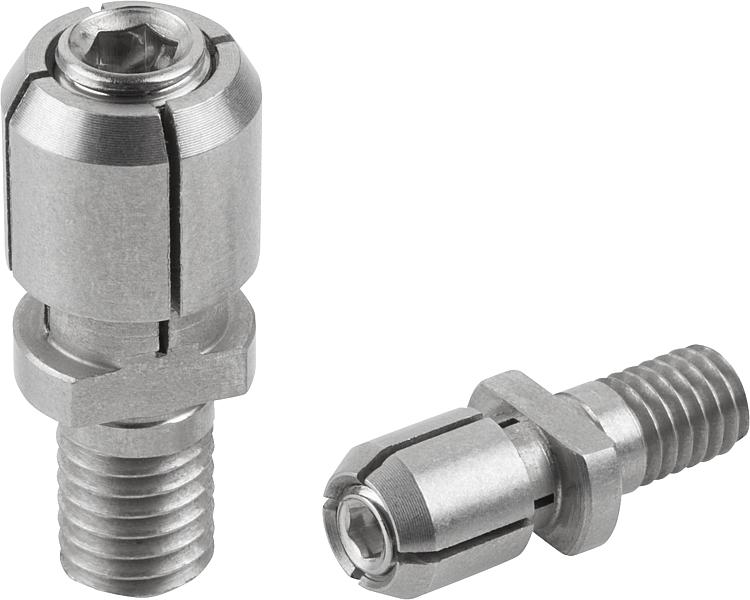

K1293_AMandris de fixação para furos pequenos, forma A |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço inoxidável 1.4305. Versão:Superfície sem tratamento.Indicação:O mandril de fixação é aplicado em pequenos furos (forma A para furos passantes, forma B para furos passantes e furos cegos) para posicionar e prender peças de trabalho. O movimento de fixação ocorre manualmente da parte superior com uma chave sextavada. Eles podem ser retificados para o diâmetro desejado. O furo de alojamento da peça de trabalho apresenta a tolerância H7.
D mín. = o diâmetro menor admissível em que "D" possa ser retificado.
- utilizável em furos de Ø5 a Ø12,5 mm
- design compacto, pequeno espaço para montagem
- manuseio simples
- posição de montagem aleatória
- possibilidade de diferentes variantes de instalação
- proteção da superfície da peça por pressão superficial
- ajuste individual adaptável ao diâmetro
Forma A: para furos passantes.
Forma B: para furos passantes ou furos cegos.Montagem:Se necessário, o diâmetro D pode ser adaptado ao diâmetro a ser fixado. Neste caso, abra o mandril aprox. 0,2 mm (curso de fixação) acima do diâmetro em estado de descanso. O mandril de fixação será retificado no diâmetro interno da peça de usinagem.
Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D
| D
mín. | D1 | D2 | D3 | D4 | H | H1 | L | L1 | SW1 | SW2 | T | Torque
de aperto
máx. Nm | Força de
aperto
máx. kN | CAD | Aces. | Preço | Encomendar |
|---|
| K1293.105060 | A | 6 | 5 | 10 | 6 | M6 | M3 | 8 | 2,5 | 10 | 6 | 6 | 2 | 6 | 0,9 | 0,19 |  | | sob consulta | | | K1293.106080 | A | 8 | 6 | 10 | 6 | M6 | M3 | 10 | 2,5 | 10 | 6 | 6 | 2,5 | 6 | 2,4 | 0,34 | | | sob consulta | | | K1293.108100 | A | 10 | 8 | 12 | 8 | M8 | M4 | 12 | 3 | 12 | 8 | 8 | 3 | 7 | 4,4 | 0,62 | | | sob consulta | | | K1293.110125 | A | 12,5 | 10 | 12 | 8 | M8 | M4 | 15 | 3 | 12 | 8 | 8 | 4 | 7 | 8,1 | 0,62 | | | sob consulta | |
