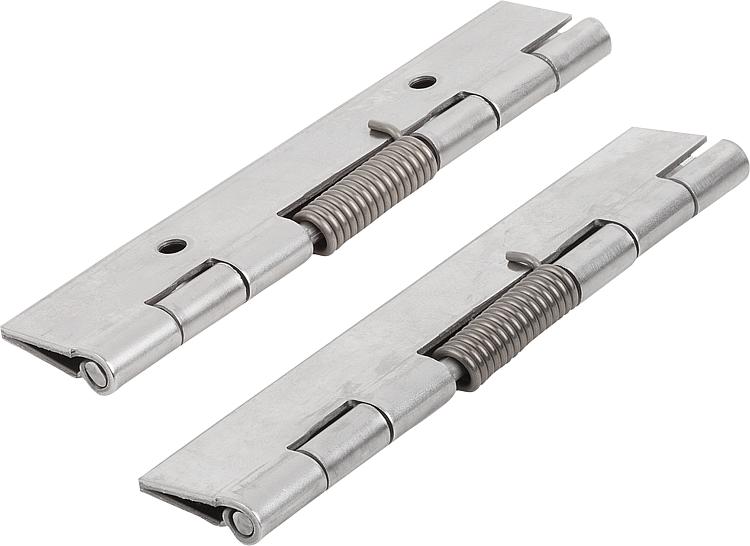

    - Dobradiças de mola de aço, aço inoxidável ou alumínio 120 mm
      - Dobradiças de mola de aço, aço inoxidável ou alumínio 120 mm, mola de fecho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço, aço inoxidável 1.4301 ou alumínio 5754.
Mola tensora de aço ou aço inoxidável.Versão:Aço com superfície sem tratamento ou zincada.
Aço inoxidável ou alumínio com superfície sem tratamento.
Mola tensora de liga de zinco-alumínio.Indicação:Dobradiças na versão laminada.
Ângulo de abertura 270°.

Torque da mola:
M(0°) : 0,28 Nm / M(90°) : 0,56 Nm / M(180°) : 0,85 Nm

Nas dobradiças de alumínio, as molas tensoras são de aço com uma liga de zinco-alumínio.

Forma A: sem furos
Forma B: com furos

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1175_B Dobradiças de mola em aço o aço inoxidável 120 mm, mola de fecho

134 kB

Folha de dados K1175_FS Dobradiças de mola de aço, aço inoxidável ou alumínio 120 mm, mola de fecho

168 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	Material do corpo básico	A	A1	B	B1	D	D1	S	Preço
K1175.4012010	A	mola de fechamento	aço	40	-	120	-	-	4	1,5	sob consulta
K1175.4012011	B	mola de fechamento	aço	40	22,7	120	60	4	4	1,5	sob consulta
K1175.14012010	A	mola de fechamento	aço inoxidável A2	40	-	120	-	-	4	1,5	sob consulta
K1175.14012011	B	mola de fechamento	aço inoxidável A2	40	22,7	120	60	4	4	1,5	sob consulta
K1175.24012010	A	mola de fechamento	alumínio	40	-	120	-	-	4	1,5	sob consulta
K1175.24012011	B	mola de fechamento	alumínio	40	22,7	120	60	4	4	1,5	sob consulta
