Dobradiças de Zamak, forma B

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Dobradiças
    - Dobradiças de Zamak
      - Dobradiças de Zamak, forma B

Descrição do artigo/Imagens dos produtos

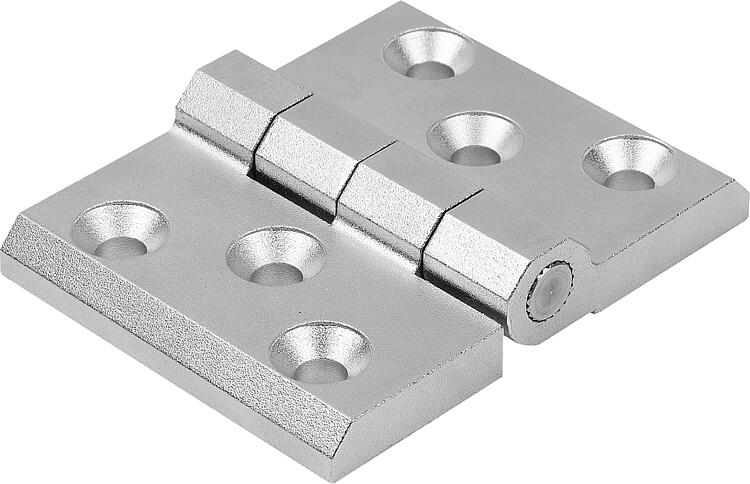

DescriçãoMaterial:Dobradiça em Zamak.
Eixo de aço inoxidável.Versão:Dobradiça jateada, banhada a cromo ou preta.
Superfície do eixo sem tratamento.Indicação:Dobradiças para portas internas.
As dobradiças podem ser instaladas dos lados direito e esquerdo.

*Pontos com furos na parte inferior, os quais podem ser perfurados, caso necessário.

Os valores denominados de carga das dobradiças são valores de referência não vinculativos e não levam em conta os fatores de segurança, portanto, excluem quaisquer termos de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal.

Os valores de carga foram apurados sob condições laboratoriais. A aplicação adequada das dobradiças é de inteira responsabilidade do usuário.

Fatores como a grande diversidade de materiais, nas quais as dobradiças são fixadas, tipos de fixação, condições climáticas e o desgaste podem influenciar os valores determinados.Acessórios:Parafusos de cabeça escareada com sextavado interno DIN EN ISO 10642 (K0708).

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1897_B Dobradiças de Zamak, forma B

240 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	A	A1	A2	A3	A4	A5	A6	B	B1	D1	H	Ângulo de abertura	S	F1 N	F2 N	CAD	Aces.	Preço	Encomendar
K1897.0607606012	B	banhado a cromo	76	28	28	38	38	18	18	60	36	6,5	15	270°	8	4500	4500			sob consulta
K1897.0607606022	B	preto	76	28	28	38	38	18	18	60	36	6,5	15	270°	8	4500	4500			sob consulta
