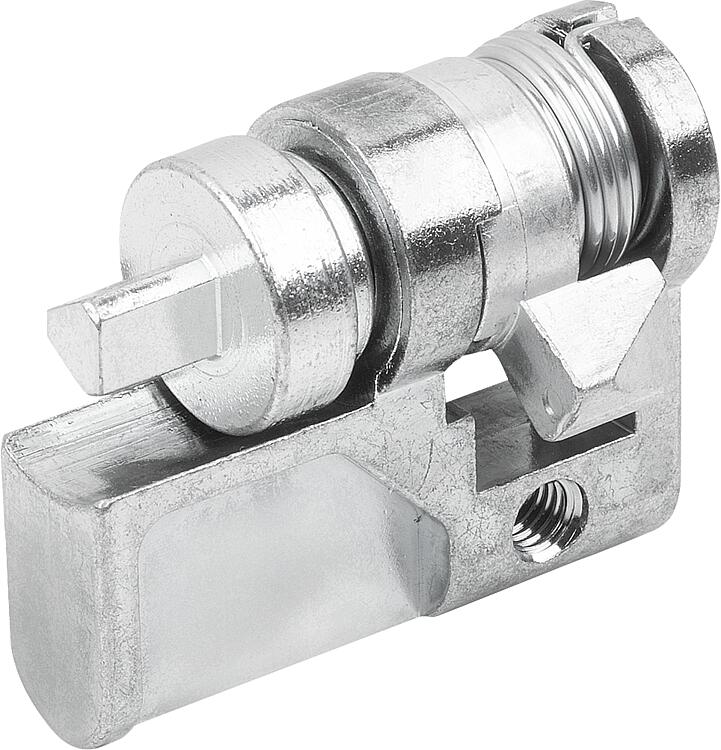

DescriçãoMaterial:Meio cilindro em latão, zinco ou plástico.Versão:Zinco niquelado.Indicação:Os meio cilindros podem ser usados em combinação com as alavancas giratórias. Os meio cilindros são instalados nas alavancas giratórias e são usados para travar um armário de distribuição, por exemplo. O cilindro de fechadura é um meio cilindro que só pode ser travado de um lado (externo).
Forma A: os meio cilindros Forma A são fornecidos com duas chaves. Os fechos são chaveados separadamente, ou seja, cada fecho só pode ser aberto com as duas chaves fornecidas.
Forma B: os meio cilindros Forma B são fornecidos com duas chaves. As fechaduras possuem fechos iguais, o que significa que todos os cilindros podem ser abertos com a mesma chave (fechadura 1333).
Forma C: meio cilindro com atuador de palheta dupla de 3 mm.
Forma D: meio cilindro com atuador de palheta dupla de 5 mm.
Forma E: meio cilindro com atuador de 6 mm de perfil quadrado.
Forma F: meio cilindro com atuador de 7 mm de perfil quadrado.
Forma G: meio cilindro com atuador de 8 mm de perfil quadrado.
Forma H: meio cilindro com atuador triangular de 6 mm.
Forma I: meio cilindro com atuador triangular de 10 mm.
Forma J: meio cilindro com atuador triangular de 7 mm.
Forma K: meio cilindro com atuador triangular de 8 mm.
Forma L: meio cilindro com fenda.
Forma M: inserto de forma.
Forma N: inserto de forma com travamento automático.Acessórios:K2268 Alavanca giratória de plástico para cilindro de perfil. K2269 Alavanca giratória de plástico.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
