Fechos de um quarto de volta, com cabeça ranhurada

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Chave fecho, perfis para proteção de cantos e bordas
    - Fechos de um quarto de volta
      - Fechos de um quarto de volta, com cabeça ranhurada

Descrição do artigo/Imagens dos produtos

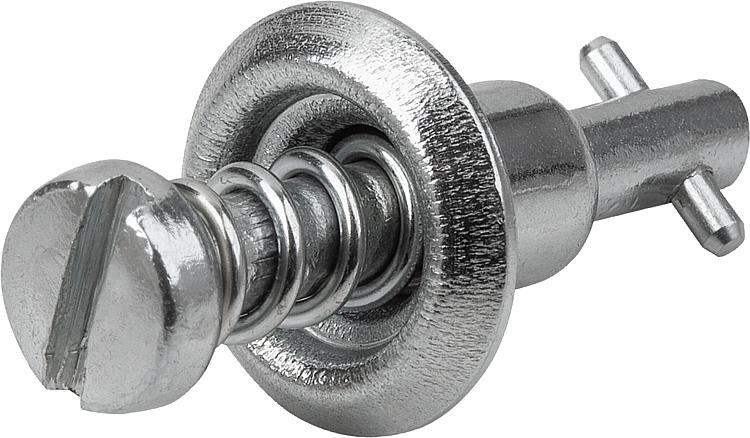

DescriçãoMaterial:Aço.Versão:peça zincada.Indicação:Fechos de um quarto de volta para prender e fechar com segurança abas, tampas de recipientes, revestimentos de máquinas e outros objetos semelhantes. O fecho é fechado e aberto por meio de uma rotação de 90°. O pino de travessa no pino de fechamento move-se sobre uma curva no fecho de trava e, assim, fixa a mola. No ponto final da curva, existe um pequeno escareamento no qual o pino cruzado se encaixa. A força de pré-tensão do fecho gerada pela mola garante que a conexão permaneça fechada e resistente a vibrações.

Todos os componentes do sistema de fechamento (pino de fechamento, arruela de retenção e fecho de trava) são conectados de maneira cativa à cobertura ou estrutura.

A operação é feita por meio de fenda.

O fecho de um quarto de volta consiste sempre de um fecho de 1/4 de volta, uma arruela de retenção e um fecho de trava.Dados técnicos:Força de tração máxima de 1300 N.Montagem:Um furo de 8 mm é feito através da cobertura; o pino com pino de travessa é encaixado e fixado pela parte traseira com a arruela de retenção. Um furo central de 13 mm e dois furos de fixação são feitos na estrutura de acordo com o
molde de furação da parte inferior.Acessórios:Arruelas de retenção K1731.
Peças de alojamento inferior para travamento K1732.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1730_SK Fechos de um quarto de volta, com cabeça ranhurada

263 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	L	L1	Preço
K1730.211015	0,75 - 1,50	14,95	10,15	sob consulta
K1730.211090	1,50 - 2,25	14,95	10,9	sob consulta
K1730.211165	2,25 - 3,00	14,95	11,65	sob consulta
K1730.211240	3,00 - 3,75	17,2	12,4	sob consulta
K1730.211315	3,75 - 4,50	17,2	13,15	sob consulta
K1730.211390	4,50 - 5,25	17,2	13,9	sob consulta
K1730.211465	5,25 - 6,00	19,45	14,65	sob consulta
K1730.211540	6,00 - 6,75	19,45	15,4	sob consulta
K1730.211615	6,75 - 7,50	19,45	16,15	sob consulta
K1730.211690	7,50 - 8,25	21,7	16,9	sob consulta
K1730.211765	8,25 - 9,00	21,7	17,65	sob consulta
K1730.211840	9,00 - 9,75	21,7	18,4	sob consulta
K1730.211915	9,75 - 10,50	23,95	19,15	sob consulta
K1730.211990	10,50 - 11,25	23,95	19,9	sob consulta
K1730.212065	11,25 - 12,00	23,95	20,65	sob consulta
K1730.212140	12,00 - 12,75	26,2	21,4	sob consulta
K1730.212215	12,75 - 13,50	26,2	22,15	sob consulta
K1730.212290	13,50 - 14,25	26,2	22,9	sob consulta
K1730.212365	14,25 - 15,00	28,45	23,65	sob consulta
K1730.212440	15.00 - 15,75	28,45	24,4	sob consulta
K1730.212515	15,75 - 16,50	28,45	25,15	sob consulta
K1730.212590	16,50 - 17,25	30,7	25,9	sob consulta
K1730.212665	17,25 - 18,00	30,7	26,65	sob consulta
K1730.212740	18,00 - 18,75	30,7	27,4	sob consulta
K1730.212815	18,75 - 19,50	32,95	28,15	sob consulta
K1730.212890	19,50 - 20,25	32,95	28,9	sob consulta
K1730.212965	20,25 - 21	32,95	29,65	sob consulta
