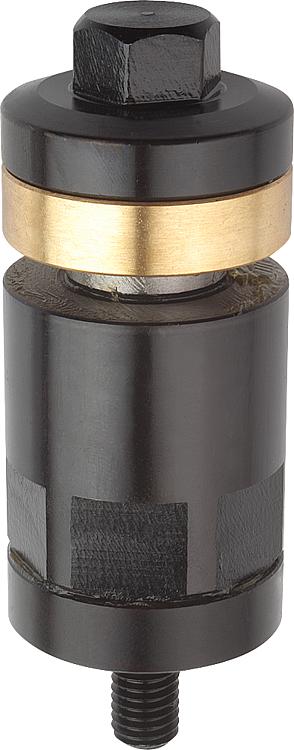

K1232_BPino de fixação em aço, altura 50 e 100 |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoVersão:Pinos de fixação endurecidos e brunidos.
Anel de aperto com superfície sem proteção anticorrosiva.Indicação:Os pinos de fixação podem ser fixados com porcas T diretamente nas mesas coordenadas. A estreita classe de tolerância (js6) na altura garante a fixação paralela à mesa.
A área de fixação compreende a faixa de aperto de 8 - 40 mm. Parafusos de fixação para faixas de aperto entre 40 - 67 e 65 - 87 mm podem ser adquiridos adicionalmente.
Os anéis intermediários impedem danos na mesa e deslocamentos no momento de aperto. O anel de aperto em latão impede a formação de marcas na peça de usinagem.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| H | Faixa de aperto | CAD | Aces. | Preço | Encomendar |
|---|
| K1232.050 | 50 | 8-40 |  | | sob consulta | | | K1232.100 | 100 | 8-40 | | | sob consulta | |
