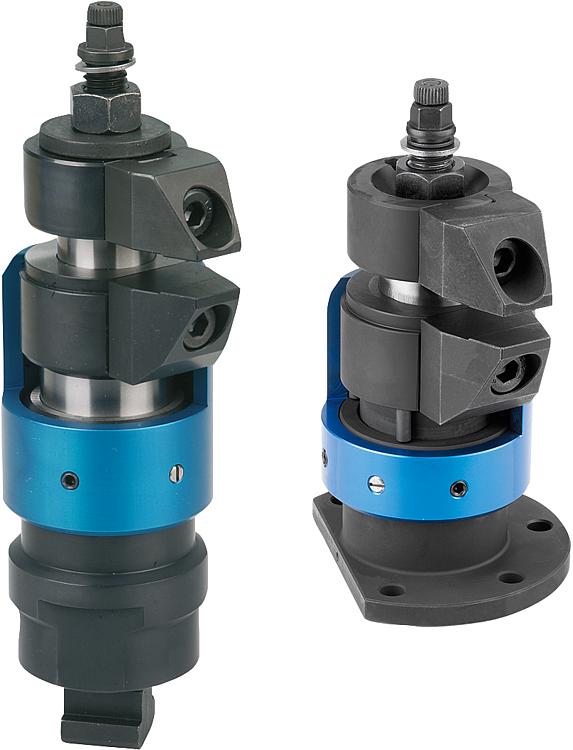

DescriçãoMaterial:Corpo básico e mordente em aço cementado.
Carcaça em alumínio.Versão:Corpo básico nitretado, brunido e retificado.
Mordente nitretado e brunido.
Carcaça azul anodizada.Indicação:O fixador flutuante serve para fixação e suporte de pontos de fixação sobredeterminados em componentes de paredes finas, sensíveis e não resistentes à flexão, evitando vibrações e empenamentos durante a usinagem.Modo de operação:1. Pressione o fixador flutuante para baixo.
2. Gire o mordente de fixação. Neste momento, o mordente inferior encostará na peça de usinagem com uma leve força de mola.
3. Aperte a porca sextavada (SW 18) com o torque máximo de 15 Nm. Os mordentes prendem a peça enquanto o fixador ainda flutua.
4. Aperte a porca sextavada (SW 10) com o torque máximo de 10 Nm. Operação concluída.

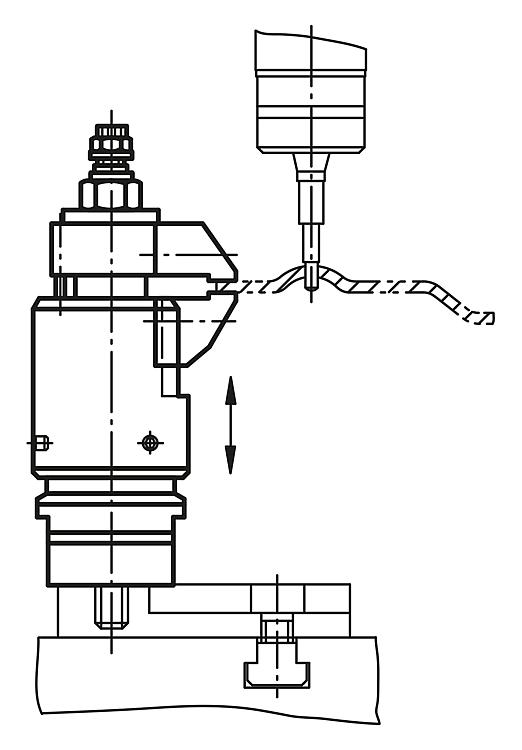

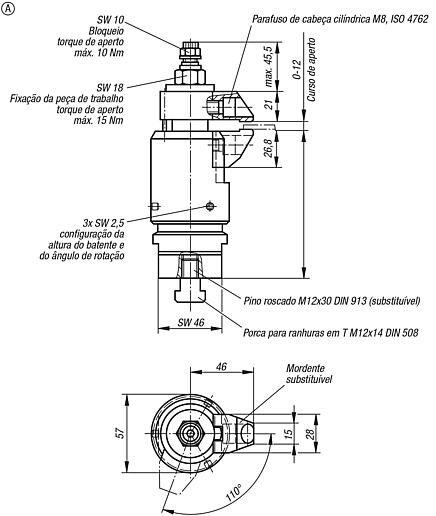

5. Para soltar a fixação, deve-se executar os mesmos passos na ordem inversa.Montagem:Forma A:
Fixe o fixador flutuante com a rosca de conexão M12 no dispositivo.
Ajuste o batente de altura e a área de giro com a bucha de ajuste e fixe com pinos roscados (3x SW 2,5). Ao fazer o ajuste da restrição de altura para cima, considere uma folga generosa.
Para um funcionamento seguro, o furo roscado M12 tem que estar sempre fechado.
Para situações específicas de fixação, os mordentes fabricados em série podem ser alterados ou trocados.

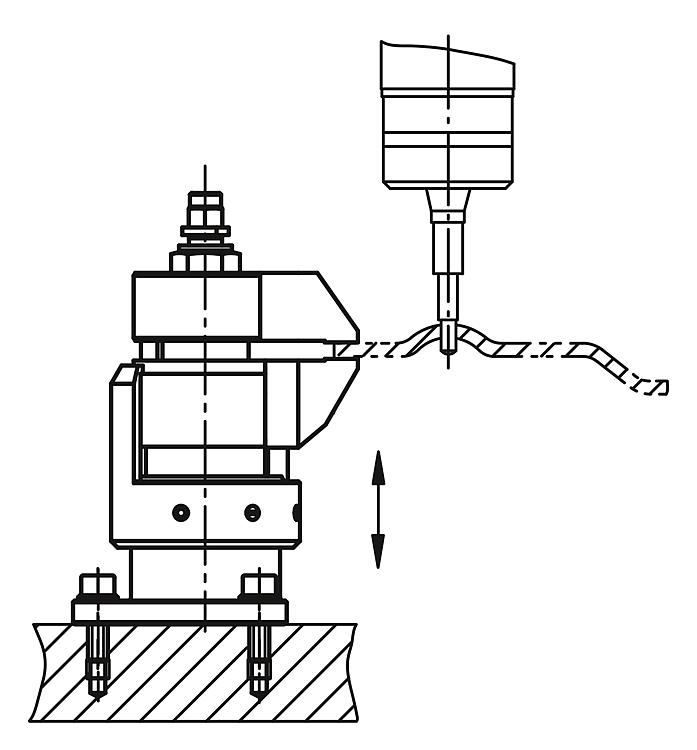

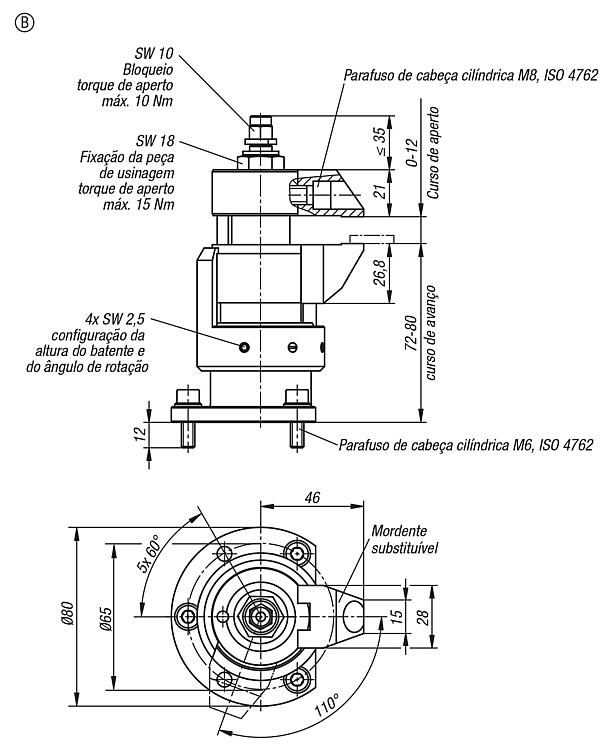

Forma B:
Fixe o fixador flutuante com furos de fixação M6 no dispositivo.
Ajuste o atamento e içamento em altura de cargas e o ângulo de rotação com a bucha de ajuste azul e fixe com pinos roscados (4x SW 2,5). Ao fazer o ajuste da restrição de altura para cima, considere uma folga generosa.
Para situações específicas de fixação, os mordentes fabricados em série podem ser alterados ou trocados. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
