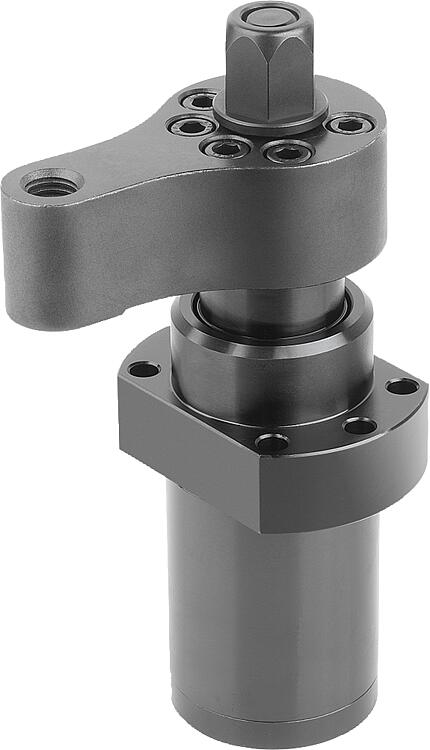

Grampo giratório heavy com curso de aperto prolongado, colar, automatizável
Descrição do artigo/Imagens dos produtos
DescriçãoDescrição do produto:Os grampos rápidos modelo "heavy" com curso de aperto prolongado são particularmente adequados para processos de fixação automatizados.
No início do processo de fixação, o braço de fixação executa um movimento de curso giratório de 90° para baixo, utilizando o came de controle integrado. Este movimento é seguido por um curso de aperto linear para baixo.Material:Aço temperado.Versão:Corpo básico com acabamento brunido. Haste temperada e brunida. Braço de fixação temperado e brunido.Modo de operação:Acionamento por meio de uma chave de impacto com torque ajustável ou manualmente com uma chave de boca.Vantagens:Automatizável Altas forças de aperto Fixação rápida Alta rigidezIndicação de desenho:

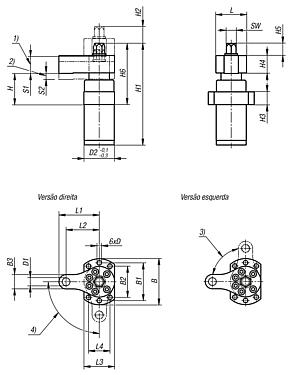

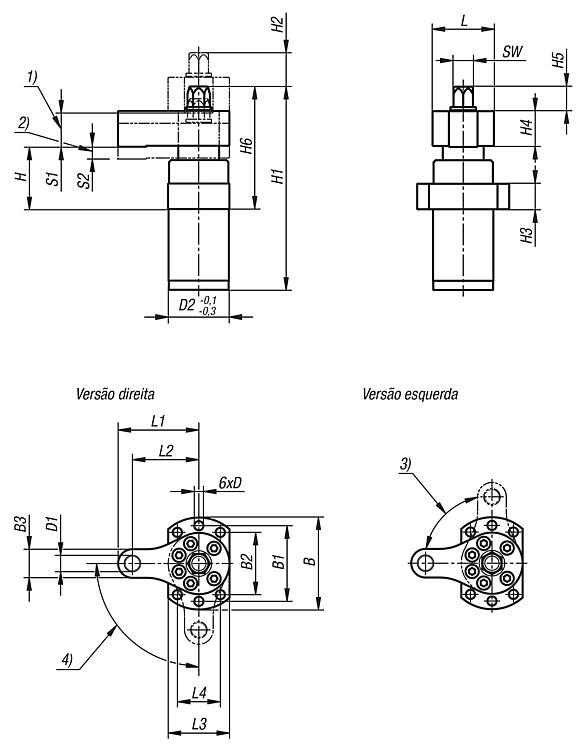

1) Curso giratório 2) Curso de aperto 3) Rotação para a esquerda 4) Rotação para a direita
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
