K2068Pinos de fixação flexíveis |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Corpo básico de alumínio.
Superfícies de fixação em aço.Versão:Corpo básico anodizado em azul.

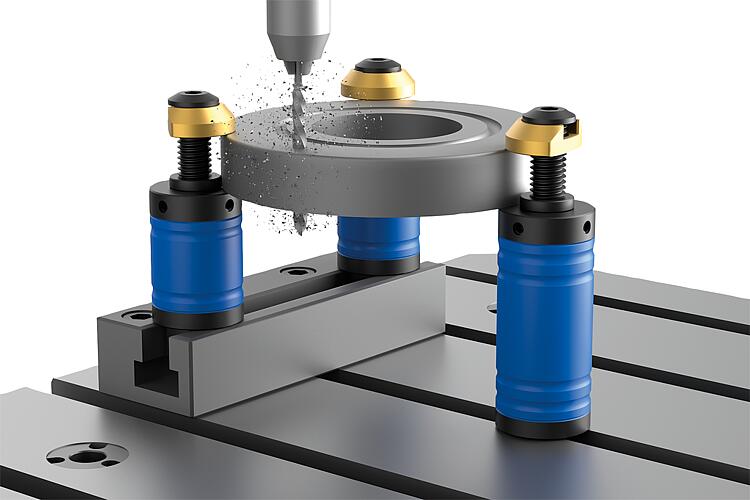

Superfícies de fixação endurecidas e brunidas.Indicação:Os pinos de fixação são um sistema flexível para uma fixação segura e potente de peças de trabalho com contornos exteriores regulares e irregulares.

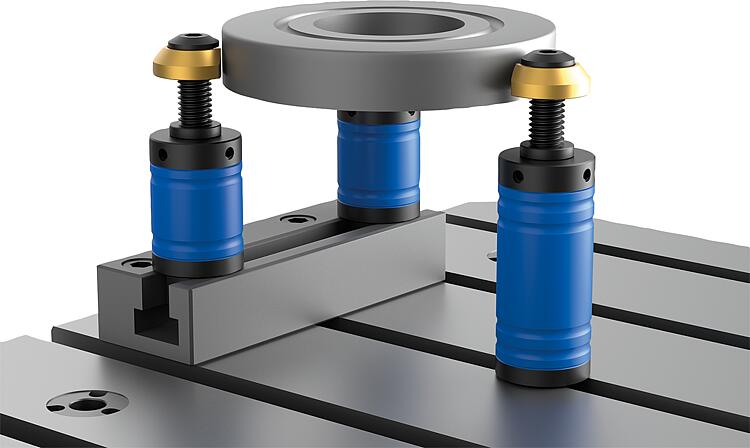

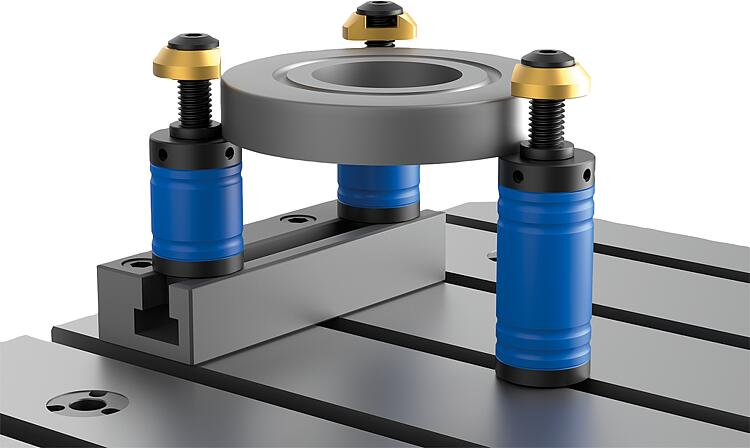

Eles podem ser montados em mesas coordenadas com ranhuras T ou diretamente num furo roscado. Os pinos de fixação servem como suporte e batente ao mesmo tempo.

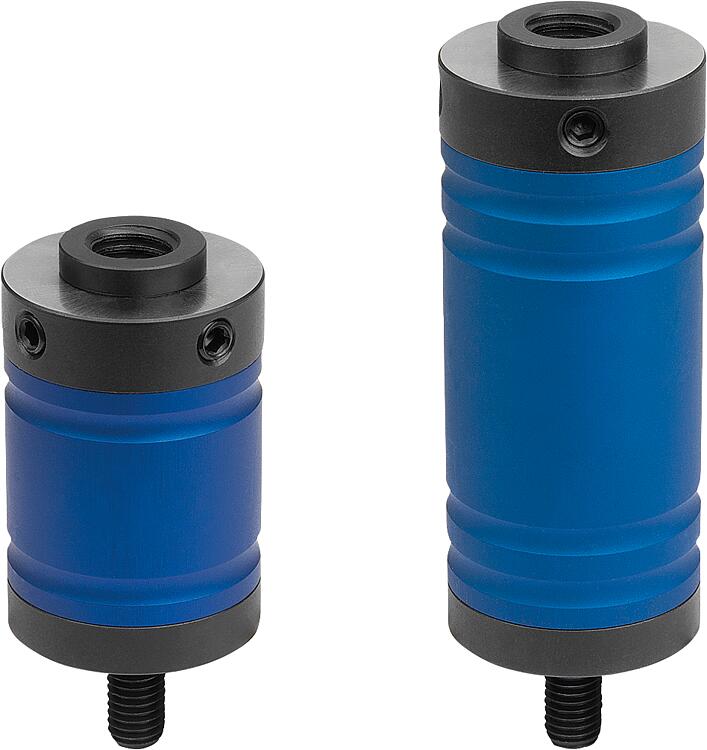

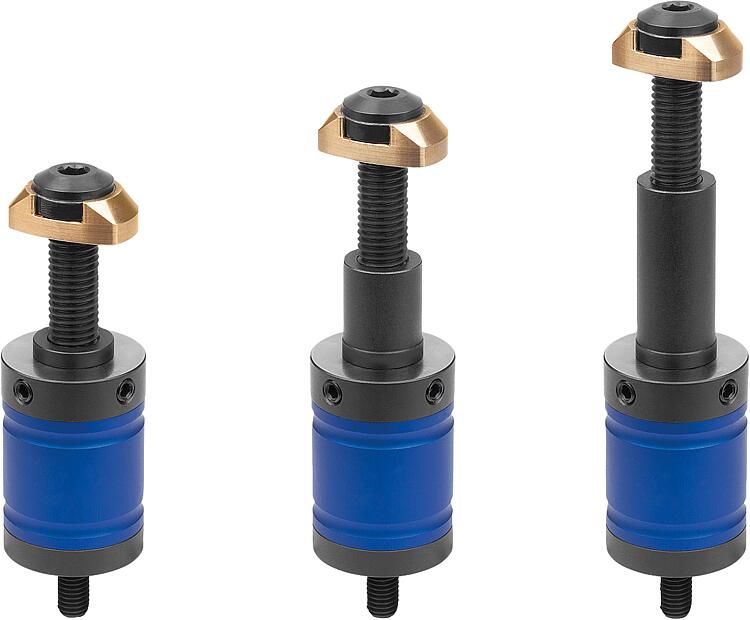

Os pinos de fixação estão disponíveis em alturas de 50 e 80 mm. A área de fixação é de 5–25 mm. Por meio de extensões, a área de fixação (faixa de aperto) pode ser aumentada para 20–40 mm ou 40–60 mm. O anel de fixação em latão impede marcas na peça de usinagem.

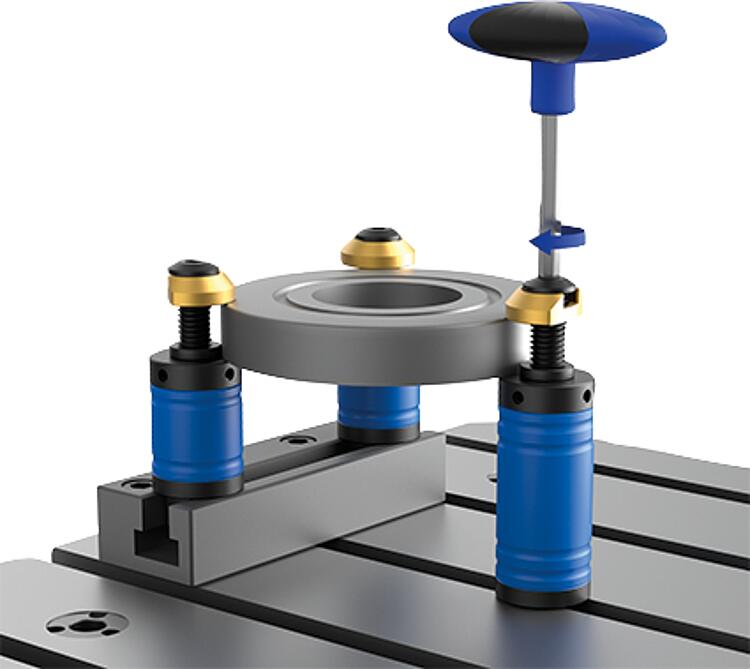

O parafuso de fixação e a extensão devem ser encomendados separadamente.Montagem:O posicionamento e a fixação dos pinos de fixação são efetuados por meio de um parafuso cêntrico.
Posicione o pino de fixação (sem parafuso de fixação) na mesa coordenada. Em seguida, aperte o parafuso no centro com uma chave sextavada. O parafuso de fixação inserido posteriormente por cima, prenderá a peça de usinagem com força e segurança.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

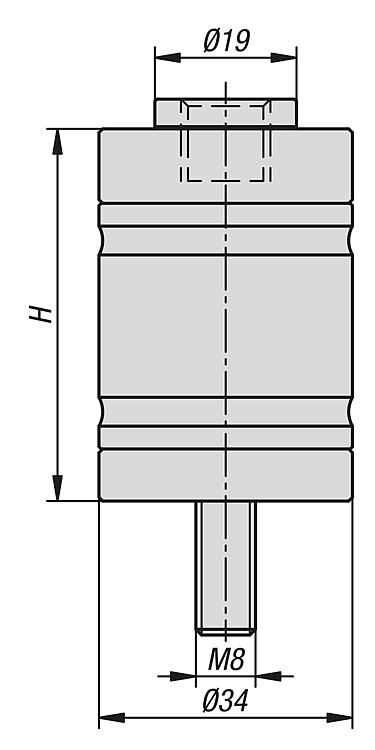

| Código do artigo | H
| Faixa de aperto | CAD | Aces. | Preço | Encomendar |
|---|
| K2068.050 | 50 | 5-25 (20-40/40-60) |  | | sob consulta | | | K2068.080 | 80 | 5-25 (20-40/40-60) | | | sob consulta | |
