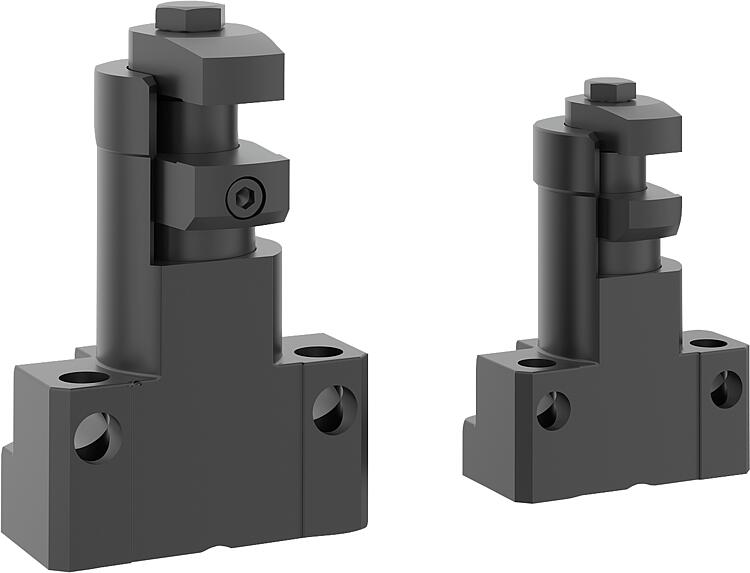

Fixador flutuante de aço

voltar

Produtos
- Novos produtos
  - Novos produtos
    - Fixador flutuante de aço

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo da base e mordentes em aço.
Batente de alumínio.Versão:Corpo básico preto brunido.
Mordentes carbonitretados e brunidos em preto.
Batente de extremidade anodizado preto.Indicação:O fixador flutuante é usado para prender e apoiar pontos de fixação salientes em componentes. Evita vibrações e deflexões durante a usinagem.Modo de operação:1. Pressione o fixador flutuante para baixo.
2. Gire os mordentes até o batente. Os mordentes flutuantes do fixador flutuante devem agora estar em contato com a parte inferior da peça de trabalho.
3. Aperte o fixador flutuante com a porca sextavada (observe o torque mínimo e máximo). Durante a fixação, a peça de trabalho é fixada e apoiada ao mesmo tempo.
4. Para afrouxar, execute o procedimento na ordem inversa.
Montagem:Defina a faixa de altura e o ângulo de rotação e fixe o fixador flutuante no suporte usando os furos (D1).
Ao definir a altura, uma margem generosa para cima deve ser levada em consideração.

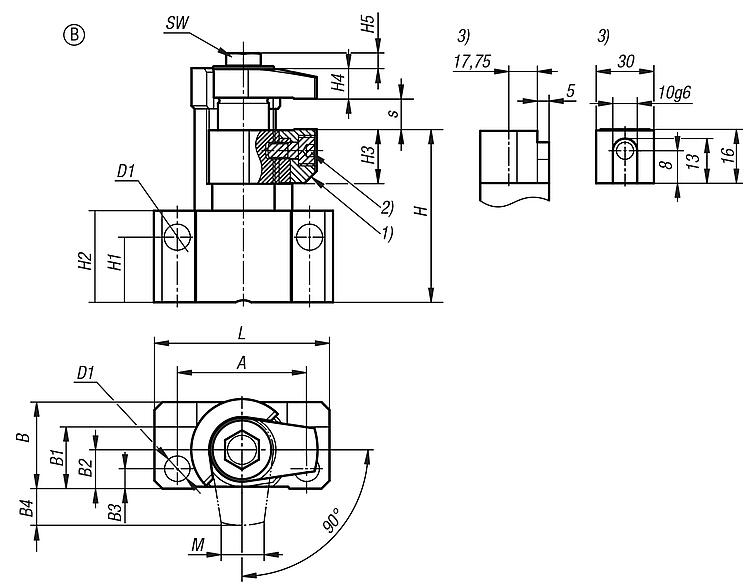

Forma B: para aplicações especiais de fixação, o mordente padrão pode ser modificado ou substituído.Indicação de desenho:

1) Mordente de fixação substituível
2) Parafuso cilíndrico M6 ISO 4762
3) Interface de fixação para o mordente de fixação

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2188 Fixador flutuante de aço

149 kB

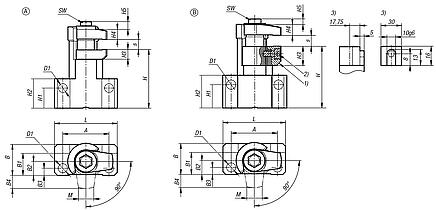

Desenhos (visão geral)

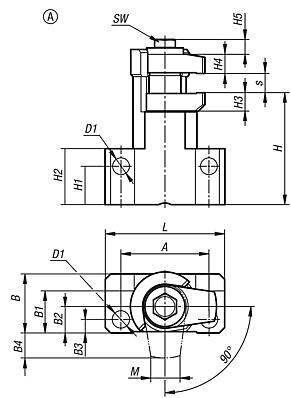

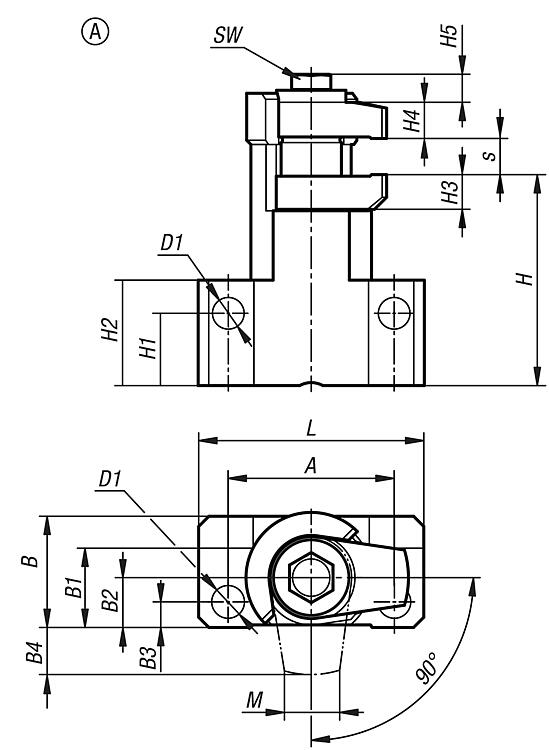

Fixador flutuante de aço forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	A	B	B1	B2	B3	B4	D para parafuso	D1	H mín.	H máx.	H1	H2	H3	H4	H5	Curso S	CAD	Aces.	Preço	Encomendar
K2188.060808	A	Mordentes de fixação fixos	48	31	22,5	14	7,5	8,5	M6	8,4	60	68	21	30	10	10	7	8			sob consulta
K2188.081012	A	Mordentes de fixação fixos	55	36,5	26	16,5	9	8,5	M8	10,5	70	80	24	35	11,5	12	9,3	12			sob consulta
