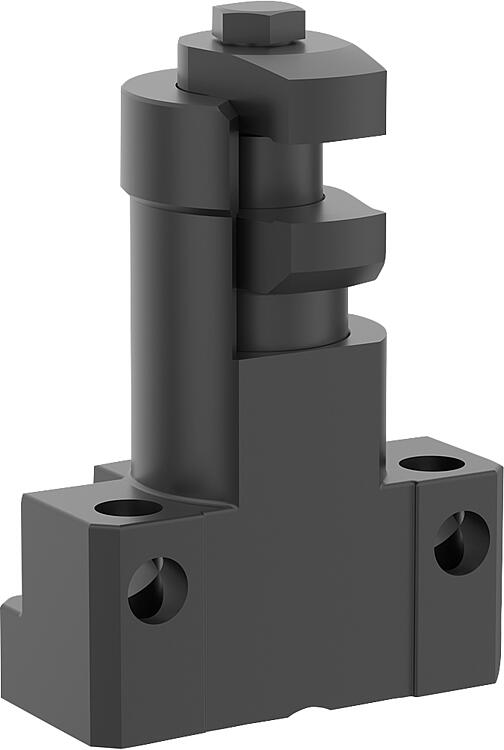

K2188_AFixador flutuante de aço forma A |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Corpo da base e mordentes em aço.
Batente de alumínio.Versão:Corpo básico preto brunido.
Mordentes carbonitretados e brunidos em preto.
Batente de extremidade anodizado preto.Indicação:O fixador flutuante é usado para prender e apoiar pontos de fixação salientes em componentes. Evita vibrações e deflexões durante a usinagem.Modo de operação:1. Pressione o fixador flutuante para baixo.
2. Gire os mordentes até o batente. Os mordentes flutuantes do fixador flutuante devem agora estar em contato com a parte inferior da peça de trabalho.
3. Aperte o fixador flutuante com a porca sextavada (observe o torque mínimo e máximo). Durante a fixação, a peça de trabalho é fixada e apoiada ao mesmo tempo.
4. Para afrouxar, execute o procedimento na ordem inversa.
Montagem:Defina a faixa de altura e o ângulo de rotação e fixe o fixador flutuante no suporte usando os furos (D1).
Ao definir a altura, uma margem generosa para cima deve ser levada em consideração.
Forma B: para aplicações especiais de fixação, o mordente padrão pode ser modificado ou substituído.Indicação de desenho:1) Mordente de fixação substituível
2) Parafuso cilíndrico M6 ISO 4762
3) Interface de fixação para o mordente de fixação DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | A | B | B1 | B2 | B3 | B4 | D
para parafuso | D1 | H
mín.
| H
máx.
| H1 | H2 | H3 | H4 | H5 | Curso
S | CAD | Aces. | Preço | Encomendar |
|---|
| K2188.060808 | A | Mordentes de fixação fixos | 48 | 31 | 22,5 | 14 | 7,5 | 8,5 | M6 | 8,4 | 60 | 68 | 21 | 30 | 10 | 10 | 7 | 8 |  | | sob consulta | | | K2188.081012 | A | Mordentes de fixação fixos | 55 | 36,5 | 26 | 16,5 | 9 | 8,5 | M8 | 10,5 | 70 | 80 | 24 | 35 | 11,5 | 12 | 9,3 | 12 | | | sob consulta | |
| Código do artigo | Forma | Tipo
da forma | L | M | Curso máx.
de aperto | Torque de aperto mín. | Torque de aperto máx. | Força
de aperto
N | SW | Capacidade
de carga
N | CAD | Aces. | Preço | Encomendar |
|---|
| K2188.060808 | A | Mordentes de fixação fixos | 64 | 14,6 | 8 | 8 | 10 | 3000 | 10 | 3000 | | | sob consulta | | | K2188.081012 | A | Mordentes de fixação fixos | 75 | 17,3 | 12 | 15 | 20 | 5000 | 13 | 5000 | | | sob consulta | |
