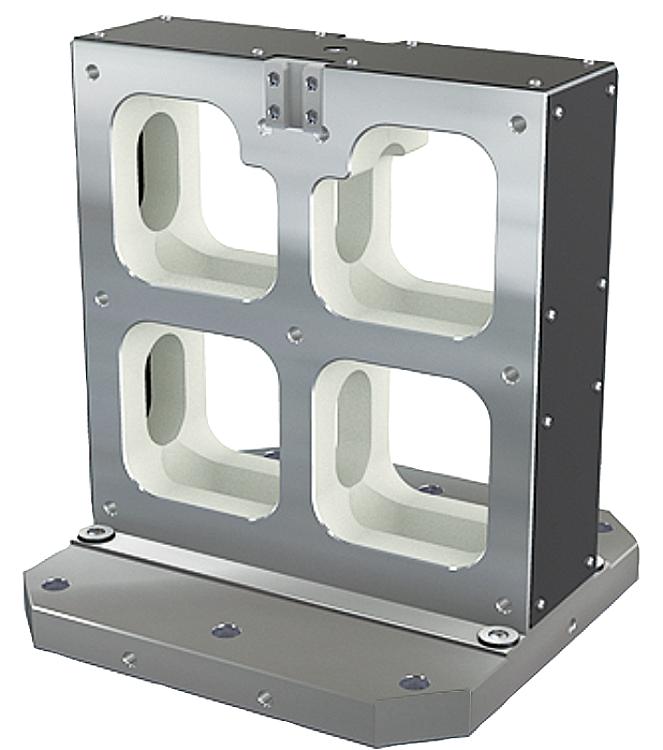

Cantoneira de fixação bilateral de ferro fundido cinzento para paletes de troca
Descrição do artigo/Imagens dos produtos

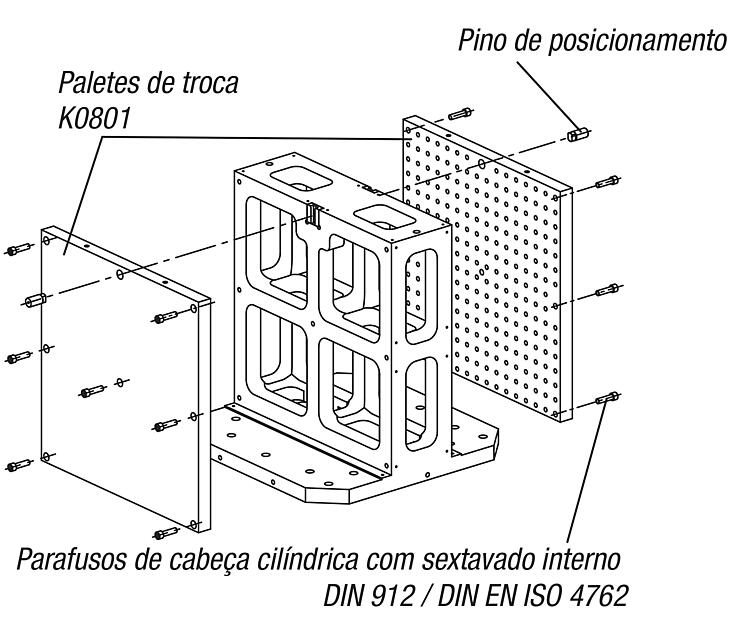

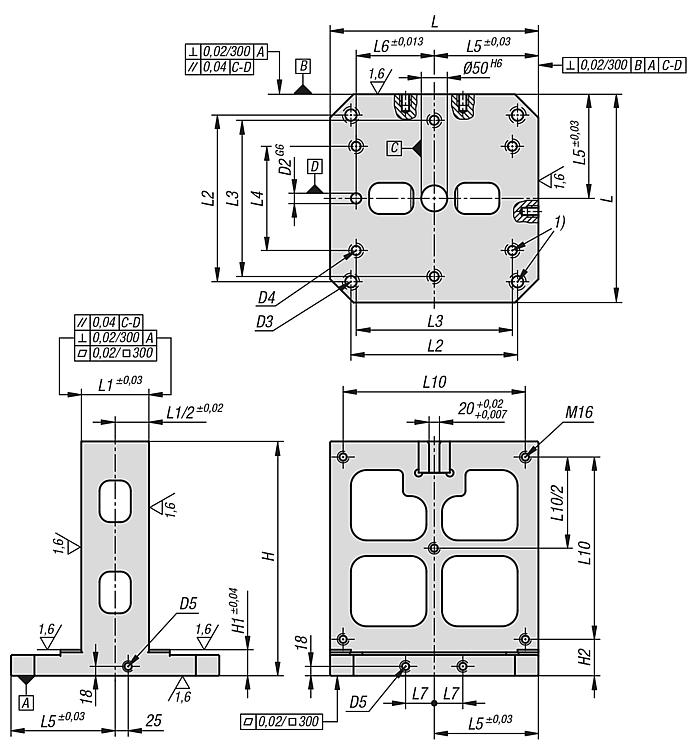

DescriçãoMaterial:GJL 300.Versão:Superfícies de assento e fixação usinadas com precisão.Indicação:As cantoneiras de fixação permitem o posicionamento e fixação de paletes intercambiáveis em ambos os lados. Com isso, é possível efetuar uma troca eficiente dos dispositivos de fixação. As cantoneiras de fixação são adaptadas às mesas de coordenadas para máquinas-ferramentas de acordo com as normas DIN 55201 e JIS 6337-1980. Os pinos de posicionamento para fixar a placa de fixação angular nas mesas de coordenadas DIN 55201 devem ser encomendados separadamente. Estão incluídos no fornecimento: parafusos olhais para o transporte assim como 2 parafusos de bloqueio para o posicionamento dos paletes.Indicação de desenho:
1) Furo passante para parafuso de cabeça cilíndrica DIN 912
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
