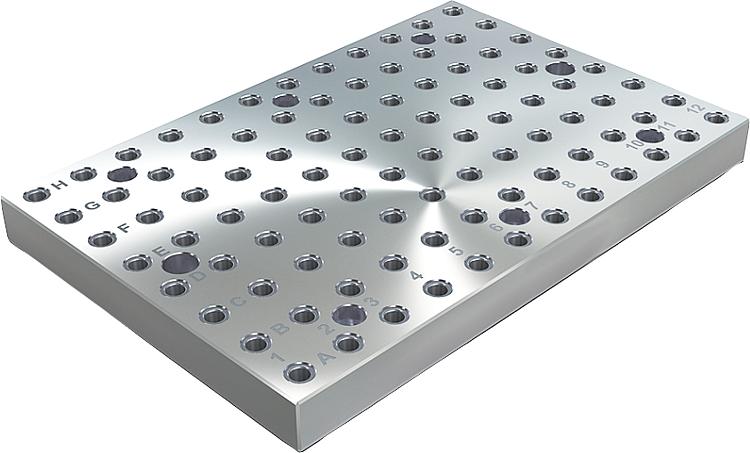

Placas base em ferro fundido cinzento com perfurações em intervalos
Descrição do artigo/Imagens dos produtos

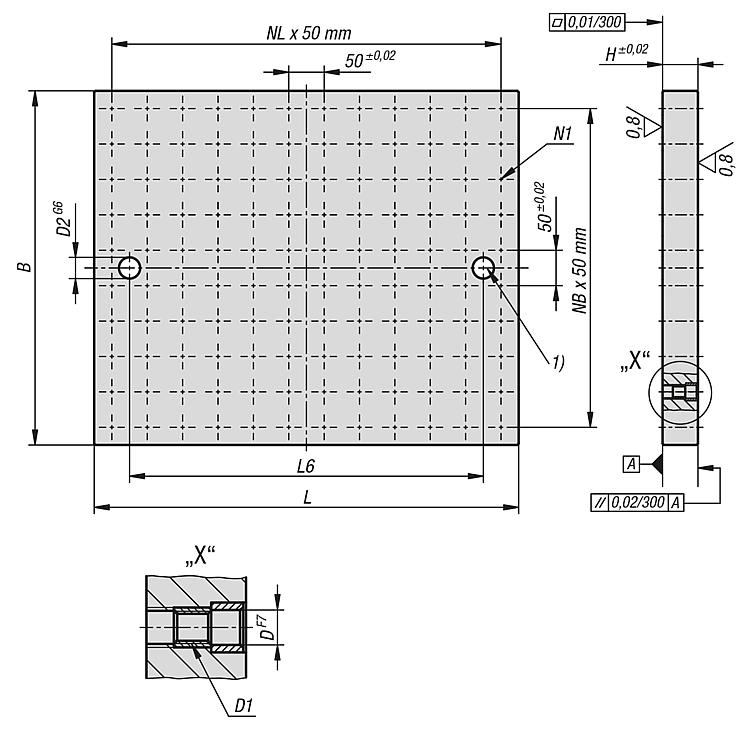

DescriçãoMaterial:GJL 300.Versão:Superfícies de assento e de fixação retificadas.Indicação:Distância de intervalos de grade de 50 ± 0,02 mm. As placas base com perfurações em intervalos são usadas para a construção de dispositivos modulares. Estas placas base são posicionadas e fixadas diretamente sobre as mesas de máquinas. As duas perfurações direcionadas servem para alinhar a placa base sobre a mesa de máquinas. Os furos de fixação são realizados de acordo com a mesa de máquinas do cliente. As perfurações em intervalos marcadas de forma alfanumérica garantem uma atribuição definida dos elementos de fixação, caso seja necessário repetir o procedimento. Os pinos de posicionamento para marcar as placas base devem ser encomendados separadamente. Os tampões de proteção para fechar as perfurações em intervalos devem ser encomendados separadamente. Os parafusos olhais para o transporte estão incluídos no fornecimento. Dimensões adicionais sob consulta.Indicação de desenho:
1) Furo de posicionamento
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
