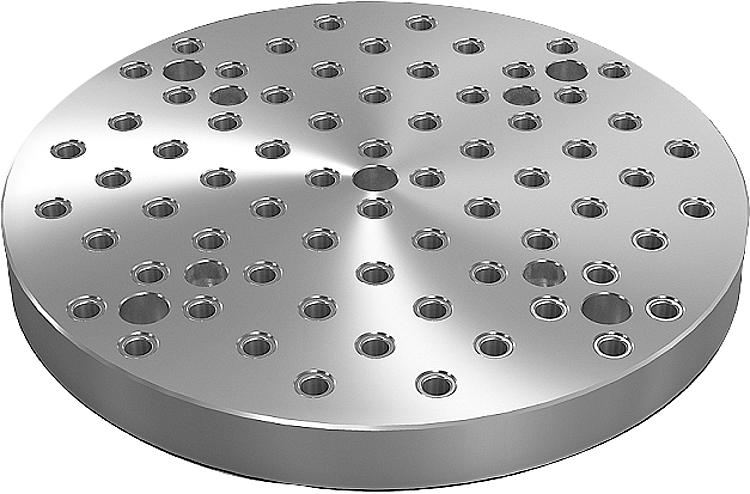

Placas base redondas de ferro fundido cinzento com perfurações em intervalos
Descrição do artigo/Imagens dos produtos

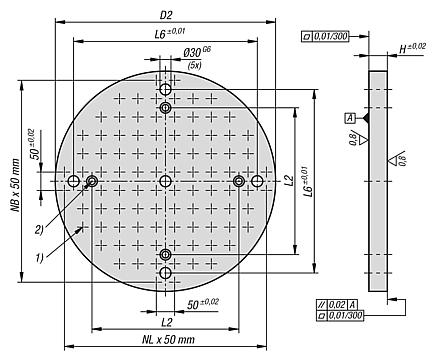

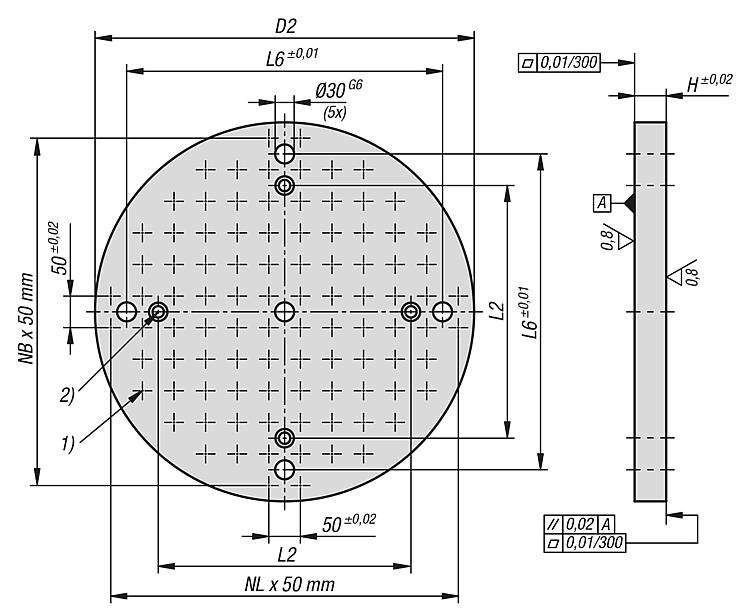

DescriçãoMaterial:GJL 300.Versão:Superfícies de assento e de fixação retificadas.Indicação:Distância de intervalos 50 ±0,02 mm. As placas base redondas com perfurações em intervalos são usadas para a construção de dispositivos modulares. Essas placas base são posicionadas e fixadas diretamente sobre as mesas de coordenadas. As perfurações direcionadas servem para alinhar a placa base sobre a mesa de coordenadas.Os pinos de posicionamento para marcar as placas base devem ser encomendados separadamente. Os tampões de proteção para fechar as perfurações em intervalos devem ser encomendados separadamente. Os parafusos olhais para o transporte estão incluídos no fornecimento. Dimensões adicionais sob consulta.Sob consulta:dimensões adicionais.Indicação de desenho:

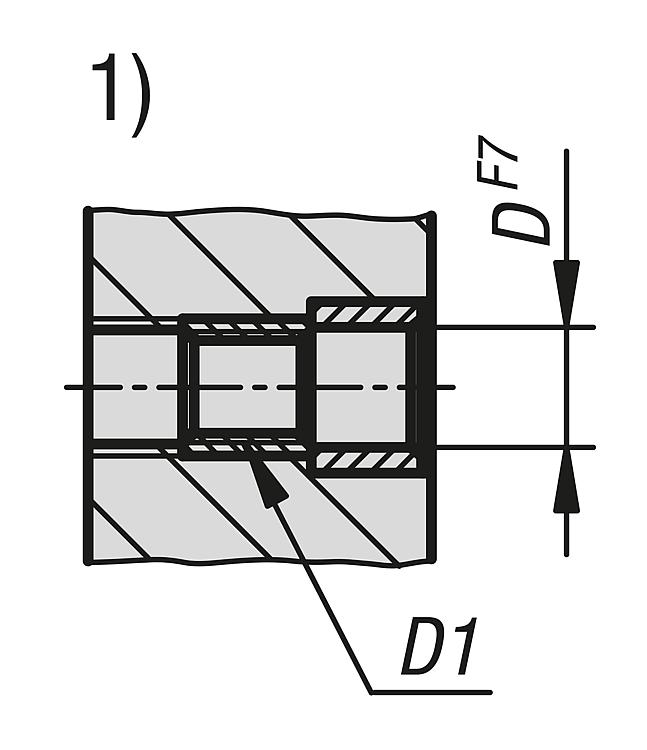

1) Perfuração em intervalos 2) Furo passante para parafuso de cabeça cilíndrica DIN 912 (D4)
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
