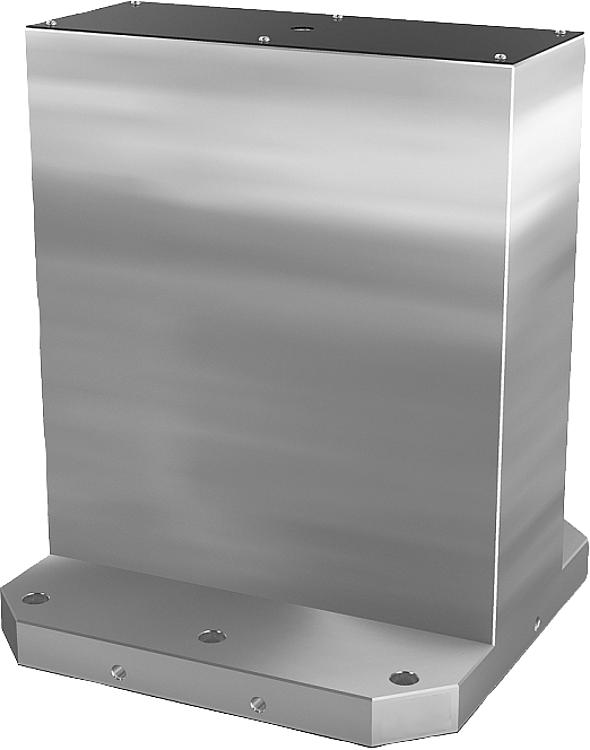

Cantoneira de fixação bilateral de ferro fundido cinzento com superfícies de fixação pré-usinadas
Descrição do artigo/Imagens dos produtos

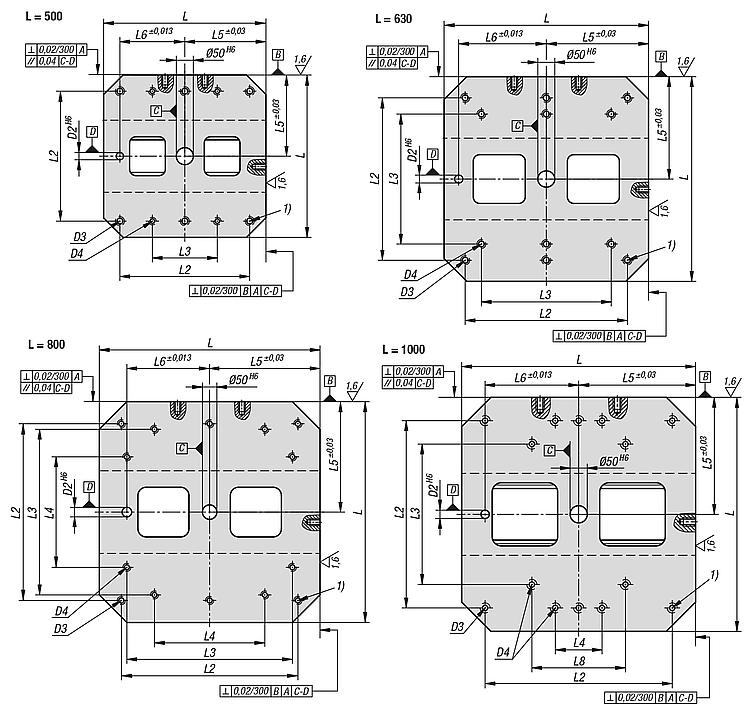

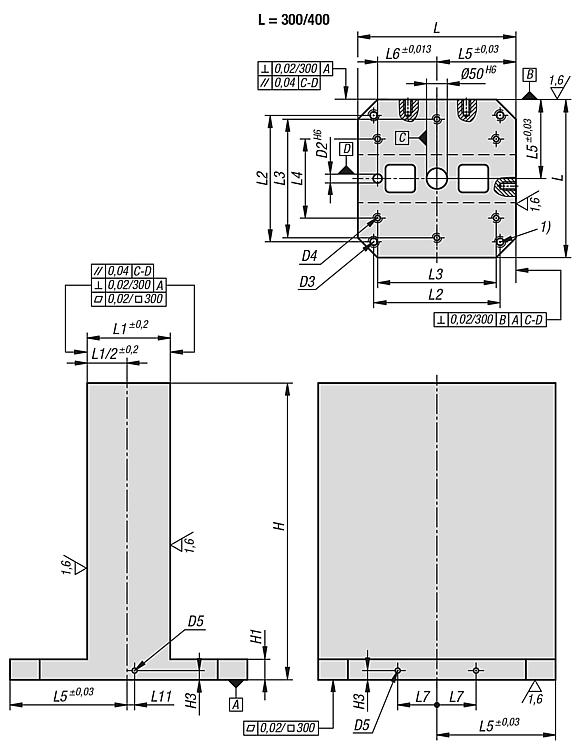

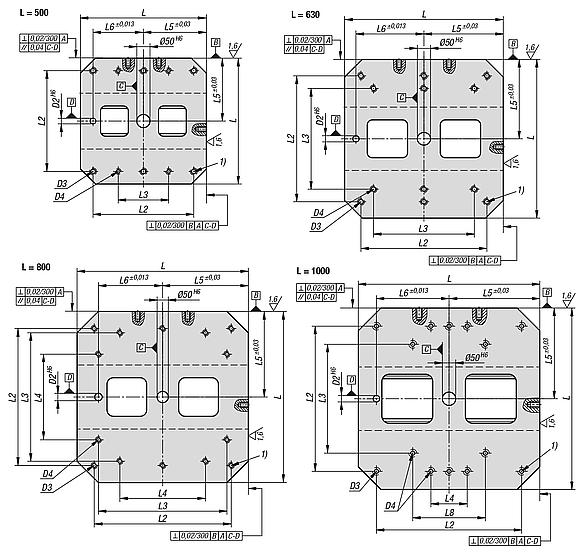

DescriçãoMaterial:GJL 300.Versão:Superfícies de assento e fixação usinadas com precisão. As superfícies de fixação são pré-usinadas com 1 mm de medida excedente.Indicação:As cantoneiras modulares com superfícies de fixação pré-usinadas proporcionam uma solução rápida e econômica para a fabricação de estruturas básicas com perfurações específicas em intervalos ou individuais. O pedestal possui acabamento usinado para montagem na mesa coordenada. As duas superfícies de fixação podem ser usinadas com a medida final do cliente. As cantoneiras de fixação são adaptadas às mesas para máquinas-ferramentas de acordo com as normas DIN 55201 e JIS 6337-1980. Os pinos de posicionamento para fixar os paletes nas mesas, de acordo com a norma DIN 55201, devem ser encomendados separadamente. Os parafusos olhais para o transporte estão incluídos no fornecimento. Dimensões adicionais sob consulta.Indicação de desenho:
1) Furo passante para parafuso de cabeça cilíndrica DIN 912 (D3/D4)
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
