Ímãs redondos (cápsulas magnéticas) de SmCo, Forma B

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Imãs
    - Ímãs redondos (cápsulas magnéticas) de SmCo
      - Ímãs redondos (cápsulas magnéticas) de SmCo, Forma B

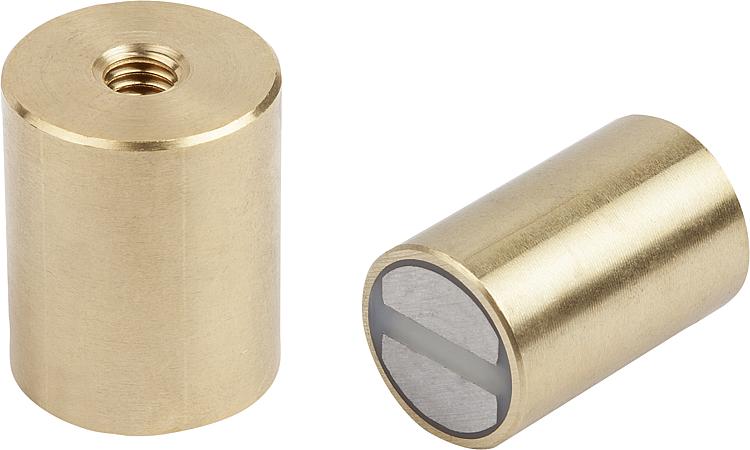

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em latão.
Núcleo do ímã em SmCo.Indicação:Versão lisa, sistema blindado. Diâmetro „D“ retificado com tolerância de ajuste h6. Prendedores magnéticos cilíndricos de SmCo não podem ser diretamente prensados no ferro de maneira alguma, caso contrário ocorrerão perdas de aderência devido ao curto-circuito no seu campo magnético. Prendedores magnéticos de SmCo são adequados principalmente para a utilização em ponteadeiras, pois não ocorre qualquer desmagnetização.Faixa de temperatura:máx. 200 °C.Indicação de desenho:

1) Superfície de aderência

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0551_B Ímãs redondos (cápsulas magnéticas) de SmCo, Forma B

173 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	B	6 8 10 13 16 20 25 32	M3 M4 M6	20 25 35 40	5 7 8 6	8 22 40 60 125 250 400 600	1,5 2 2,5 3 4 5 6				Reset
Código do artigo	Forma	D	D1	H	T	Força de aderência N	Distância para as paredes de ferro/mm	CAD	Aces.	Preço	Encomendar
K0551.02	B	6	M3	20	5	8	1,5			sob consulta
K0551.04	B	8	M3	20	5	22	1,5			sob consulta
K0551.06	B	10	M4	20	7	40	2			sob consulta
K0551.08	B	13	M4	20	7	60	2,5			sob consulta
K0551.10	B	16	M4	25	8	125	3			sob consulta
K0551.12	B	20	M6	25	6	250	4			sob consulta
K0551.14	B	25	M6	35	8	400	5			sob consulta
K0551.16	B	32	M6	40	6	600	6			sob consulta
