K0660

Grampo rápido horizontal com base horizontal e eixo de aperto...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Grampos rápidos, grampos de força

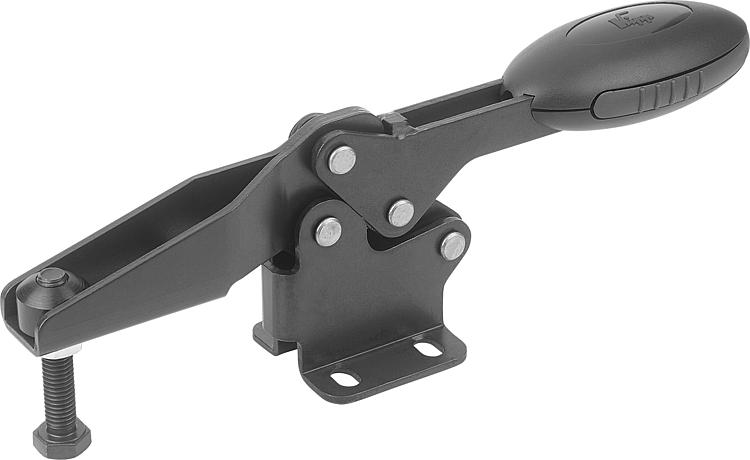

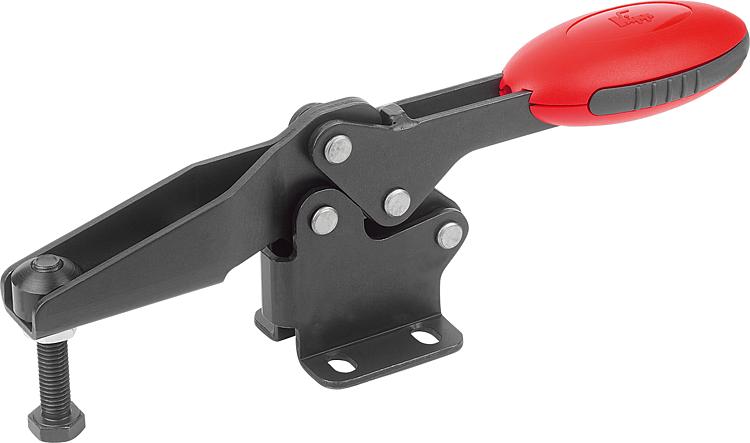

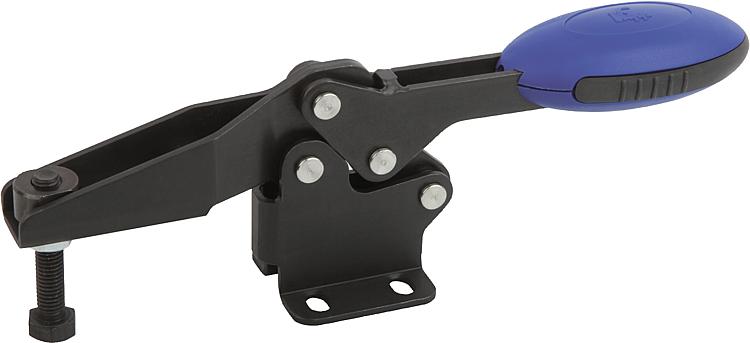

    - Grampo rápido horizontal com base horizontal e eixo de aperto regulável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.
Elemento do cabo em poliamida.Versão:carbonitretado e preto oxidado.

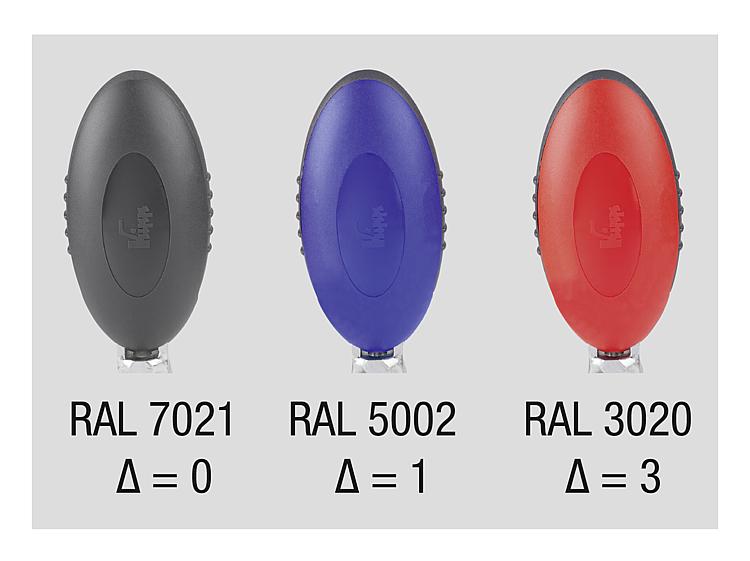

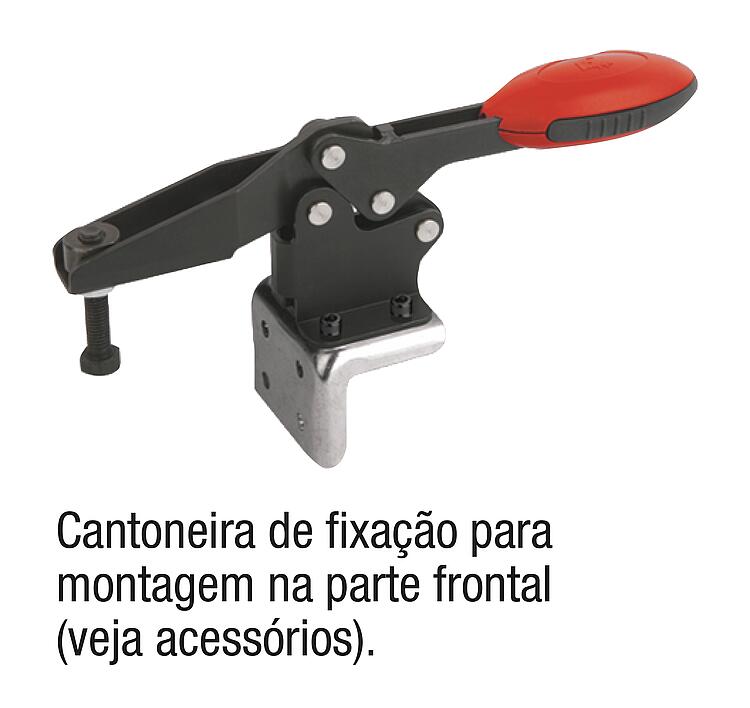

Elemento do manípulo azul, preto ou vermelho.Indicação:Buchas articuladas de alta qualidade e livres de manutenção. Aplicação de força permanente e constante ao abrir e fechar. Estabilidade ideal proporcionada pelo braço de fixação cônico com perfil em U.Sob consulta:cabos com cores adicionais.Acessórios:K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0660 Grampo rápido horizontal com base horizontal e eixo de aperto regulável

517 kB

Indicações técnicas para grampos rápidos com trava de segurança

565 kB

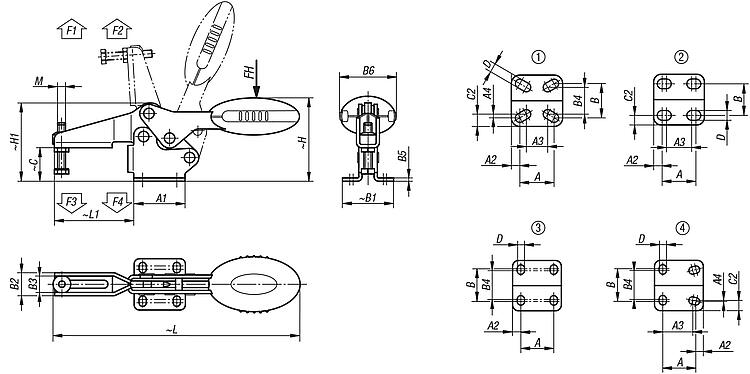

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor dos componentes	Molde de furação	Ângulo de abertura braço de fixação	Ângulo de abertura cabo	Força manual FH N	Força de retenção F1 N	Força de retenção F2 N	Força de tensão F3 N	Força de tensão F4 N	Código do artigo cantoneira de fixação	Preço
K0660.004001	azul RAL 5002	1	87°	69°	80	400	500	250	300	K0098.02	sob consulta
K0660.005001	azul RAL 5002	2	86°	67°	100	650	900	550	620	K0098.02	sob consulta
K0660.006001	azul RAL 5002	3	86°	67°	160	1350	1900	720	1200	K0098.04	sob consulta
K0660.008001	azul RAL 5002	3	86°	67°	200	2000	2800	830	1400	K0098.04	sob consulta
K0660.010001	azul RAL 5002	3	90°	71°	250	2200	4500	1200	2800	K0098.06	sob consulta
K0660.012001	azul RAL 5002	4	88°	68°	280	2400	5500	1000	2800	K0098.06	sob consulta
K0660.004000	grafite RAL 7021	1	87°	69°	80	400	500	250	300	K0098.02	sob consulta
K0660.005000	grafite RAL 7021	2	86°	67°	100	650	900	550	620	K0098.02	sob consulta
K0660.006000	grafite RAL 7021	3	86°	67°	160	1350	1900	720	1200	K0098.04	sob consulta
K0660.008000	grafite RAL 7021	3	86°	67°	200	2000	2800	830	1400	K0098.04	sob consulta
K0660.010000	grafite RAL 7021	3	90°	71°	250	2200	4500	1200	2800	K0098.06	sob consulta
K0660.012000	grafite RAL 7021	4	88°	68°	280	2400	5500	1000	2800	K0098.06	sob consulta
K0660.004003	vermelho RAL 3020	1	87°	69°	80	400	500	250	300	K0098.02	sob consulta
K0660.005003	vermelho RAL 3020	2	86°	67°	100	650	900	550	620	K0098.02	sob consulta
K0660.006003	vermelho RAL 3020	3	86°	67°	160	1350	1900	720	1200	K0098.04	sob consulta
K0660.008003	vermelho RAL 3020	3	86°	67°	200	2000	2800	830	1400	K0098.04	sob consulta
K0660.010003	vermelho RAL 3020	3	90°	71°	250	2200	4500	1200	2800	K0098.06	sob consulta
K0660.012003	vermelho RAL 3020	4	88°	68°	280	2400	5500	1000	2800	K0098.06	sob consulta

Código do artigo	Cor dos componentes	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	Preço
K0660.004001	azul RAL 5002	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	14,1	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	sob consulta
K0660.005001	azul RAL 5002	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	sob consulta
K0660.006001	azul RAL 5002	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	sob consulta
K0660.008001	azul RAL 5002	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	sob consulta
K0660.010001	azul RAL 5002	M10x55	41,5	59	9	-	-	43	59	26	19	39	3,5	47	40	-	8,8	94,8	88	279,4	103,9	sob consulta
K0660.012001	azul RAL 5002	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	47	52,3	13,5	8,5	104,8	101,6	314,7	122	sob consulta
K0660.004000	grafite RAL 7021	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	14,1	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	sob consulta
K0660.005000	grafite RAL 7021	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	sob consulta
K0660.006000	grafite RAL 7021	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	sob consulta
K0660.008000	grafite RAL 7021	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	sob consulta
K0660.010000	grafite RAL 7021	M10x55	41,5	59	9	-	-	43	59	26	19	39	3,5	47	40	-	8,8	94,8	88	279,4	103,9	sob consulta
K0660.012000	grafite RAL 7021	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	47	52,3	13,5	8,5	104,8	101,6	314,7	122	sob consulta
K0660.004003	vermelho RAL 3020	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	14,1	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	sob consulta
K0660.005003	vermelho RAL 3020	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	sob consulta
K0660.006003	vermelho RAL 3020	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	sob consulta
K0660.008003	vermelho RAL 3020	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	sob consulta
K0660.010003	vermelho RAL 3020	M10x55	41,5	59	9	-	-	43	59	26	19	39	3,5	47	40	-	8,8	94,8	88	279,4	103,9	sob consulta
K0660.012003	vermelho RAL 3020	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	47	52,3	13,5	8,5	104,8	101,6	314,7	122	sob consulta
