Sensores de monitoramento de condição com suporte para grampos rápidos
K1736

Sensores de monitoramento de condição com suporte para grampos...

voltar

Descrição do artigo/Imagens dos produtos

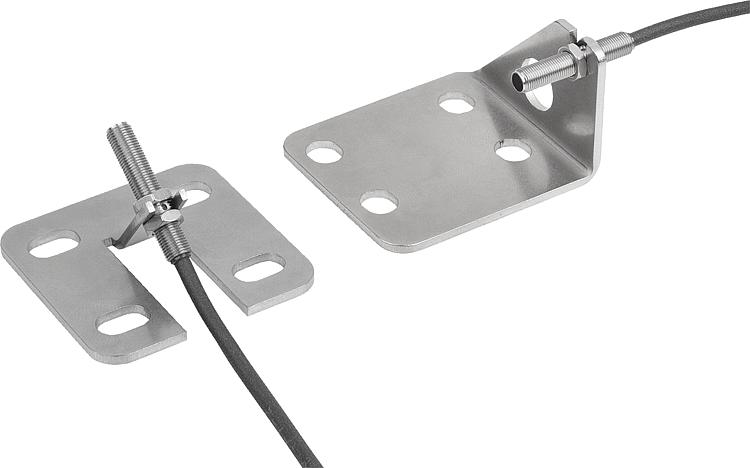

DescriçãoDescrição do produto:Sensores de monitoramento de condição com suporte servem para detecção do estado de acionamento dos grampos rápidos.
O sensor reconhece se o grampo se encontra em estado aberto ou fechado, possibilitando o processamento eletrônico desta informação.
O sensor é fixado no grampo por meio de um suporte.

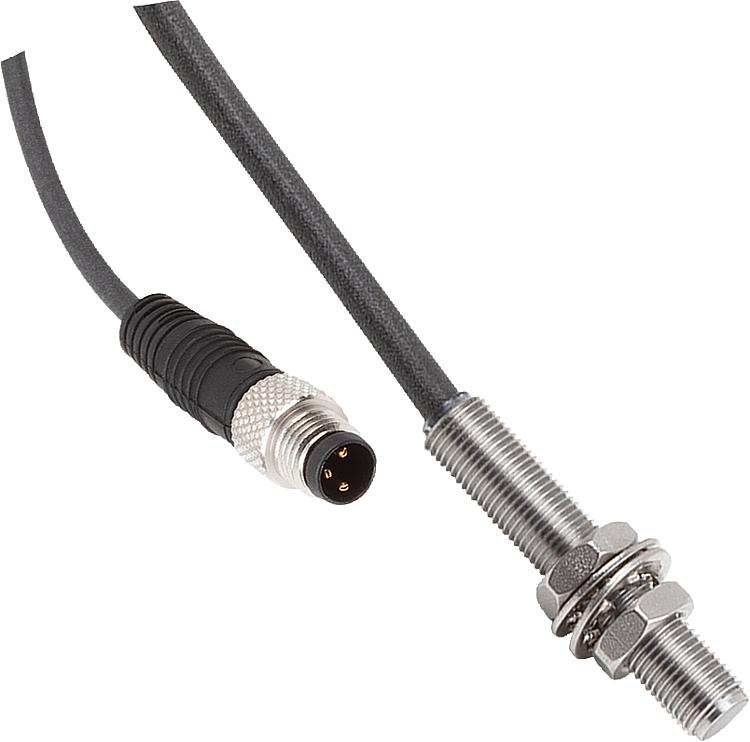

Material:Aço inoxidável.Versão:Superfície sem tratamento.Indicação:O sensor de condição e suporte são fornecidos desmontados.Dados técnicos:Sensor indutivo:
Circuito de saída: PNP contato normalmente aberto (NA)
Tensão de operação: 10 - 30 V DC
Corrente de serviço: 100 mA
Distância de operação: 0,8 mm
Frequência de chaveamento: 5000 Hz
Resistência ao curto-circuito: sim
Resistência à polaridade reversa: sim
Grau de proteção: IP 67
Tipo de conexão: cabo 0,3 m, PUR, com conector de encaixe
Faixa de temperatura: -25° C - +70°C
Aprovação: CE, c-UL-us, EAC
Montagem:O sensor de monitoramento de condição é fixado sobre as porcas no suporte e ajustado na medida L1.
O suporte é fixado com os parafusos do grampo de fixação rápida sobre os furos passantes entre o pedestal e a superfície de montagem.
O fino ajuste do ponto de comutação ocorre na montagem do grampo.
O procedimento detalhado se encontra na instrução de montagem.
Acessórios:K0660
K0662
K1278
K1737
Segurança:Sensores de monitoramento de condição não são adequados para utilização como dispositivos de segurança para proteção de pessoas.Indicação de desenho:
1) Display de LED

BN = marrom
BK = preto
BU = azul
Particularidades:
Aço inoxidávelRoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K1736 Sensores de monitoramento de condição com suporte para grampos rápidos 379 kB
 Montageanleitung/Installation instructions 601 kB

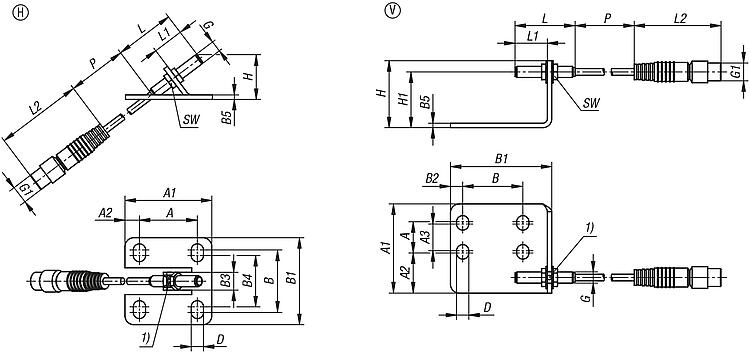

Desenhos (visão geral)

Sensores de monitoramento de condição com suporte para grampos rápidos

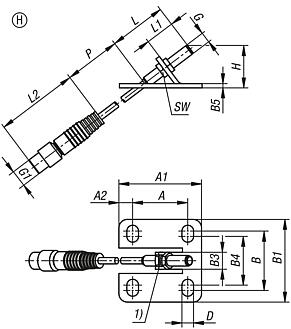

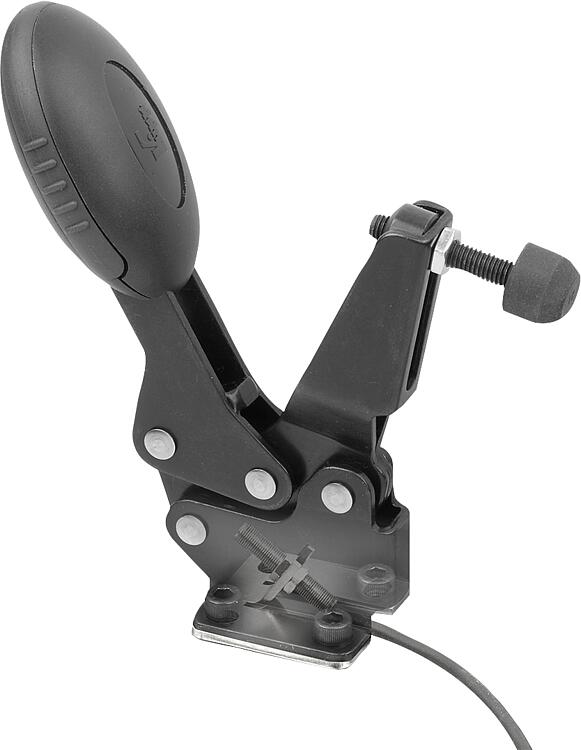

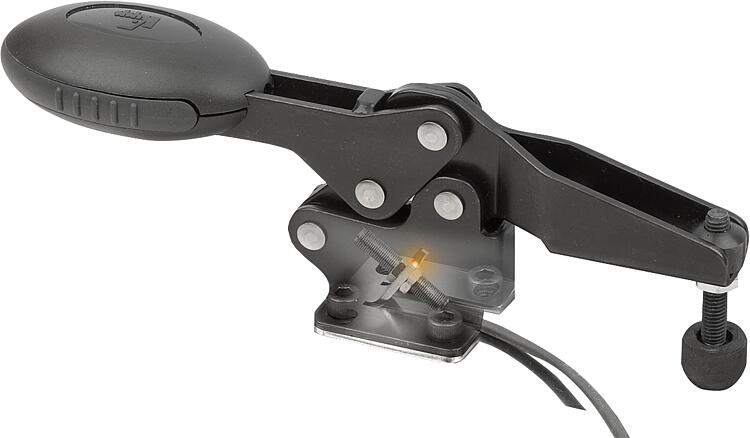

Sensores de monitoramento de condição de aço inoxidável com suporte, forma H, para
grampos rápidos horizontais

mais informações

Desenhos

Sensores de monitoramento de condição de aço inoxidável com suporte, forma H, para
grampos rápidos horizontais

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaAA1A2BB1B3B4B5DGG1HLL1L2PSWpara
grampos rápidos
M=Fuso grampo
de fixação rápid
CADAces.PreçoEncomendar
K1736.06111H26396,5283982325,5M5X0,5M8x120,12713,8393007K0660M6x35 sob consulta
K1736.08111H26449314582426,2M5X0,5M8x127,32720,6393007K0660M8x45 sob consulta

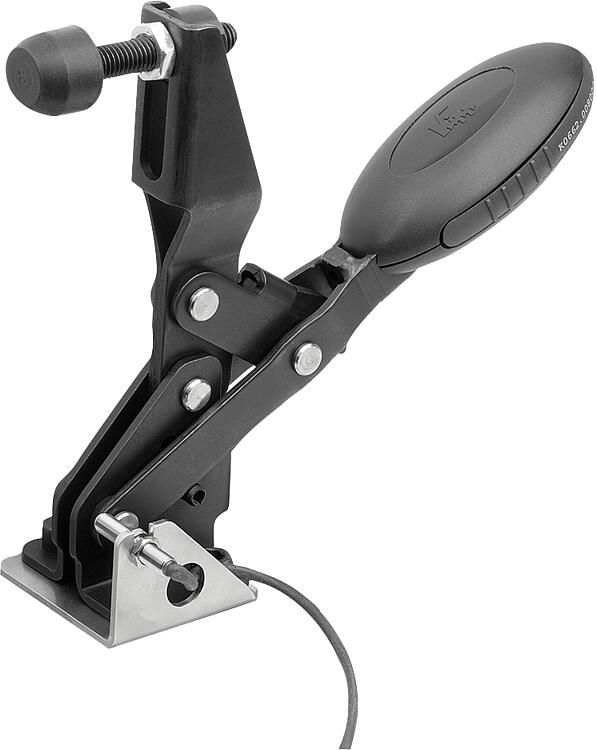

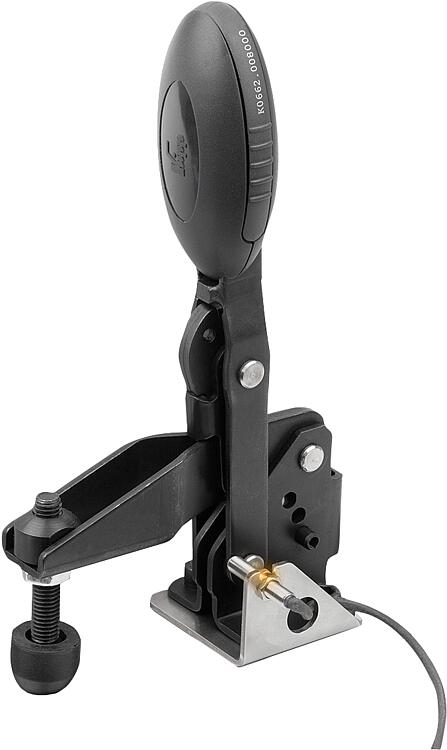

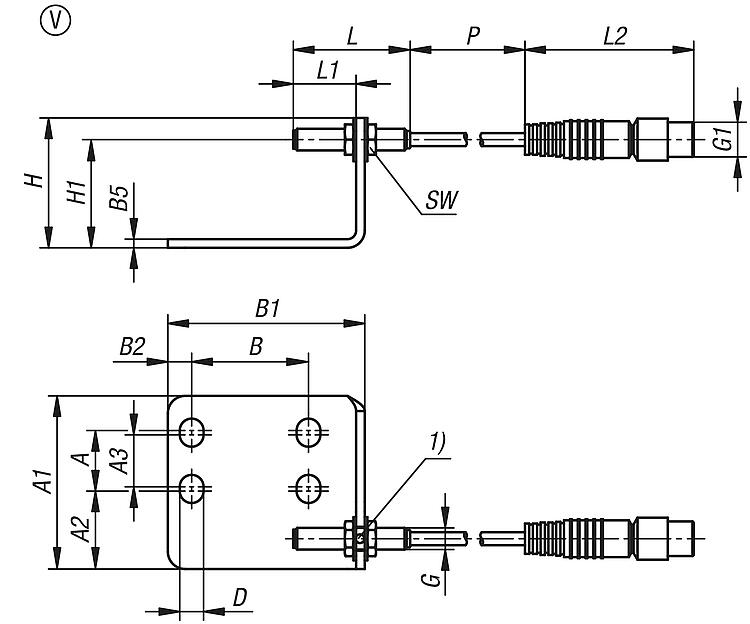

Sensores de monitoramento de condição com suporte, forma V, para
grampos rápidos verticais

mais informações

Desenhos

Sensores de monitoramento de condição com suporte, forma V, para
grampos rápidos verticais

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaAA1A2A3BB1B2B5DGG1HH1LL1L2PSWpara
grampos rápidos
M=Fuso grampo
de fixação rápid
CADAces.PreçoEncomendar
K1736.06121V144018122745,55,525,5M5X0,5M8x130252714,5393007K0662M6x35 sob consulta
K1736.08121V2145151932496,526,8M5X0,5M8x130252714,5393007K0662M8x45 sob consulta
