Grampo rápido horizontal com base horizontal e braço de aperto...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Grampos rápidos, grampos de força
    - Grampo rápido horizontal com base horizontal e braço de aperto com haste fechada

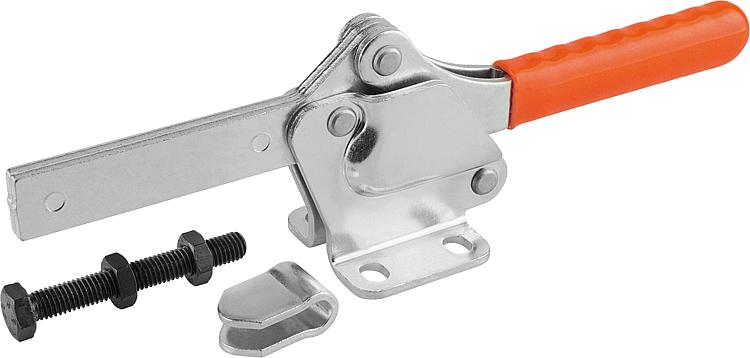

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:peça zincada e passivada.

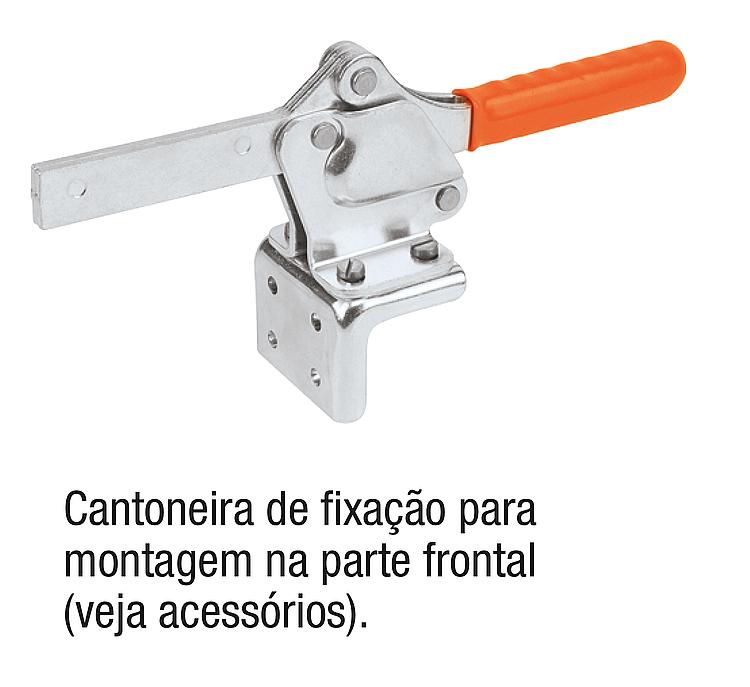

Cabo plástico resistente ao óleo.Indicação:Abraçadeira do fuso soldável.Acessórios:K0098
K0100
K0101
K0102
K0103
K0106

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0076 Grampo rápido horizontal com base horizontal e braço de aperto com haste fechada

227 kB

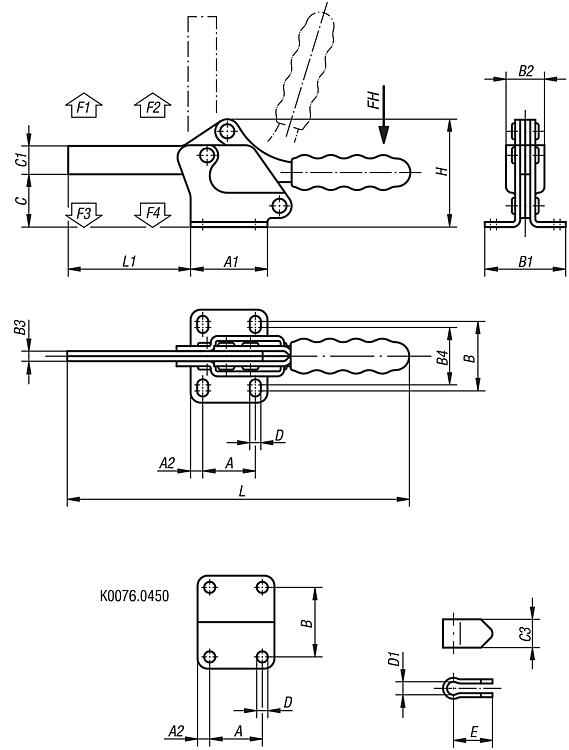

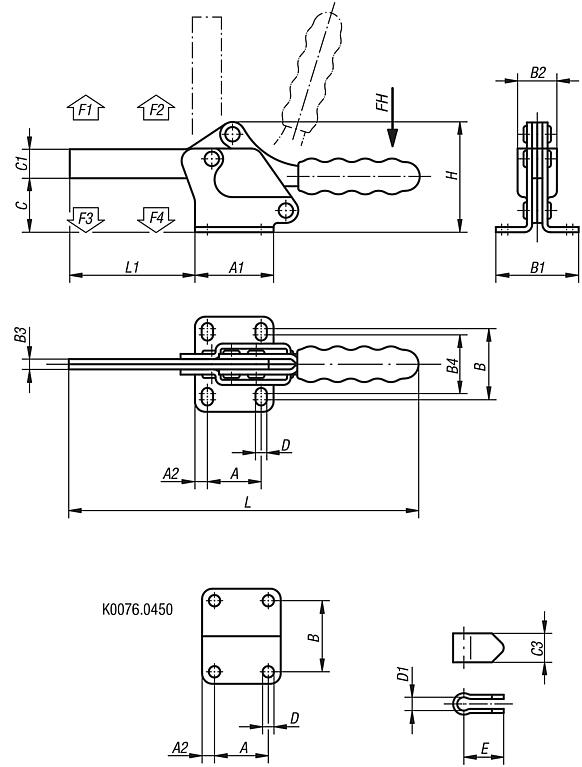

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

	95° 90°	80° 75°	200 250	1500 2500 3000	3500 5500 6500	800 1150	1950 3100					Reset
Código do artigo	Ângulo de abertura braço de fixação	Ângulo de abertura cabo	Força manual FH N	Força de retenção F1 N	Força de retenção F2 N	Força de tensão F3 N	Força de tensão F4 N	Cabo plástico adequado	CAD	Aces.	Preço	Encomendar
K0076.0250	95°	80°	200	1500	3500	800	1950	K0100.28			sob consulta
K0076.0350	90°	75°	250	2500	5500	1150	3100	K0100.30			sob consulta
K0076.0450	90°	75°	250	3000	6500	1150	3100	K0100.34			sob consulta

	26 41,2	42 59 67	8 9 13	32 43,7 42,8	47 60 68	23 30 38	6 8 10	27 39,7 -	34 45 59	17,5 24 27	17,5 22 26	6,6 8,7	8,3 10,3 12,3	24 30 32	67 91 110	226 272 310	82 110 130	M8x60 M10x80 M12x100					Reset
Código do artigo	A	A1	A2	B	B1	B2	B3	B4	C	C1	C3	D	D1	E	H	L	L1	M=Ponteira	Código do artigo cantoneira de fixação	CAD	Aces.	Preço	Encomendar
K0076.0250	26	42	8	32	47	23	6	27	34	17,5	17,5	6,6	8,3	24	67	226	82	M8x60	K0098.04			sob consulta
K0076.0350	41,2	59	9	43,7	60	30	8	39,7	45	24	22	8,7	10,3	30	91	272	110	M10x80	K0098.06			sob consulta
K0076.0450	41,2	67	13	42,8	68	38	10	-	59	27	26	8,7	12,3	32	110	310	130	M12x100	K0098.06			sob consulta
