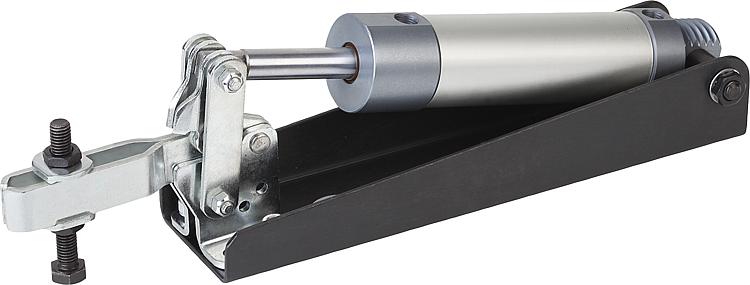

Grampo pneumático horizontal forma A
 K0089

Grampo pneumático horizontal forma A

 voltar

Descrição do artigo/Imagens dos produtos
DescriçãoMaterial:Peças da alavanca e eixo de aperto em aço.Versão:Peças da alavanca galvanizadas e cromadas. Ponteira e porcas fosfatados.
Superfície do cilindro sem proteção anticorrosiva.Indicação:Nas versões K0089.0075 e K0089.0150 é incluído no fornecimento um posicionador em neoprene.Acessórios:K0101
K0102
K0103
K0106
K0107Cilidro pneumático:Com duplo efeito sem amortecimento de fim de curso.Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
Folha de dados K0089 Grampo pneumático horizontal forma A 188 kB

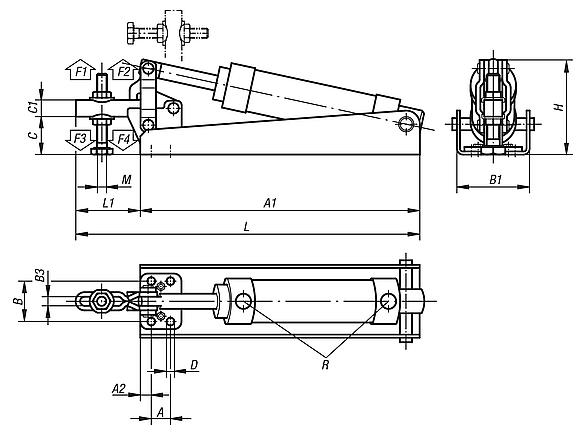

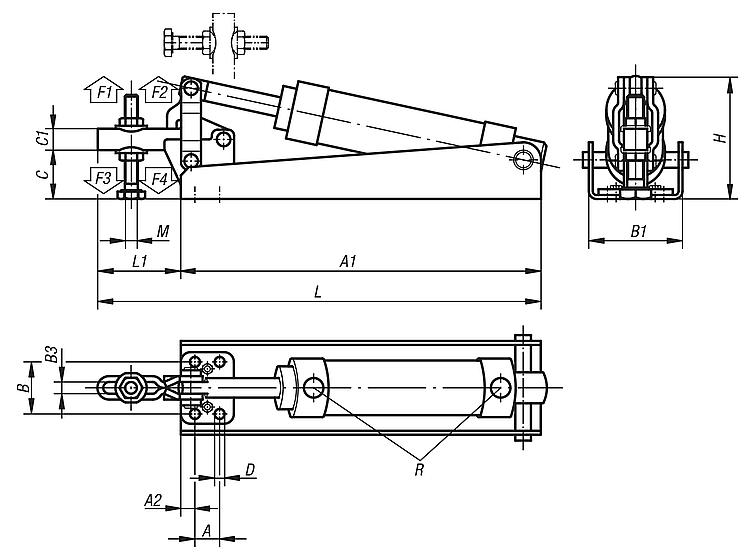

Desenhos

Grampo pneumático horizontal forma A

Visão geral de artigos (reduzida)

 Ferramentas para a seleção de artigo/filtro de pesquisa


  •
  • A

  •
  • 0,02 dm³
  • 0,04 dm³
  • 0,09 dm³
  • 0,27 dm³

  •
  • 70°
  • 85°

  •
  • 1000
  • 1300
  • 1600
  • 3000

  •
  • 1600
  • 1900
  • 2400
  • 5800

  •
  • 800
  • 1000
  • 1200
  • 2600

  •
  • 1400
  • 1600
  • 1800
  • 5400

Reset
Código do artigoFormaConsumo
de ar por
curso duplo		Ângulo de abertura
braço de fixação		Força de retenção
em 6 bar F1
N		Força de retenção
em 6 bar F2
N		Força de tensão
em 6 bar F3
N		Força de tensão
em 6 bar F4
N		CADAces.PreçoEncomendar
K0089.0075A0,02 dm³70°100016008001400 sob consulta
K0089.0150A0,04 dm³85°1300190010001600 sob consulta
K0089.0250A0,09 dm³85°1600240012001800 sob consulta
K0089.0450A0,27 dm³85°3000580026005400 sob consulta


  •
  • A

  •
  • 16
  • 12,7
  • 19
  • 32

  •
  • 145
  • 185
  • 234
  • 289

  •
  • 5
  • 7
  • 8
  • 10

  •
  • 24
  • 27
  • 32
  • 45

  •
  • 40
  • 48
  • 59
  • 76

  •
  • 5,3
  • 6,4
  • 8,9
  • 12,7

  •
  • 18
  • 24
  • 35
  • 54

  •
  • 9
  • 11
  • 17,5
  • 25

  •
  • 4,4
  • 5,1
  • 7,1
  • 8,7

  •
  • 50
  • 62
  • 84
  • 122

  •
  • 177
  • 227
  • 309
  • 413

  •
  • 32
  • 42
  • 75
  • 124

  •
  • M5x35
  • M6x50
  • M8x60
  • M12x100

  •
  • G1/8

  •
  • 2 - 6

  •
  • 40
  • 60
  • 55

Reset
Código do artigo

FormaAA1A2BB1B3CC1DHLL1MRP=Pressão
operacional
bar		Quantidade de
cursos por min.
em 6 bar		CADAces.PreçoEncomendar
K0089.0075A16145524405,31894,45017732M5x35G1/82 - 640 sob consulta
K0089.0150A12,7185727486,424115,16222742M6x50G1/82 - 660 sob consulta
K0089.0250A19234832598,93517,57,18430975M8x60G1/82 - 655 sob consulta
K0089.0450A3228910457612,754258,7122413124M12x100G1/82 - 655 sob consulta
