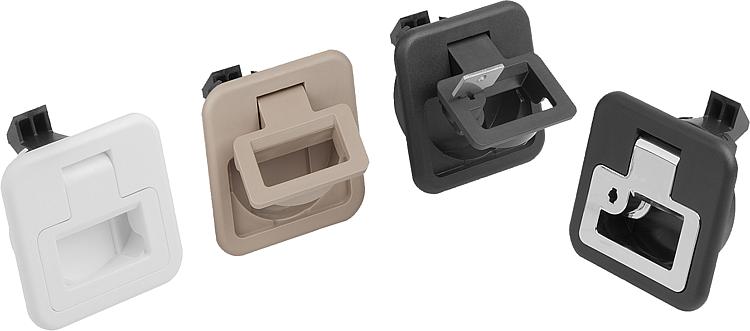

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:PC/ABS.Versão:Carcaça nas cores preta, branca ou bege.
Alça nas cores preto, banhado a cromo, branco ou bege.Indicação:Estes fechos com alças embutidas são projetados para a montagem alinhada em portas, abas e capôs.
Disponível em quatro tamanhos diferentes para diferentes espessuras de folha de porta. Fixação adicional por meio de variantes com chave.
A alça previamente fixada evita batidas no momento de retração.

Inflamabilidade (versão em plástico): listado como UL94-HB.
Torque máx. para o aperto dos parafusos: 2 Nm.

Forma A: com chave
Forma B: sem chaveModo de operação:Ao puxar a alça, o fecho é deslocado para a posição "aberta", permitindo a abertura da porta.
O bloqueio ocorre automaticamente ao bater a porta. É possível operar o fecho também pela parte traseira.Aplicação:- Indústria automobilística
- Tecnologia médica
- Engenharia mecânica
- Construção de barcos e navios
- Indústria aeroespacial

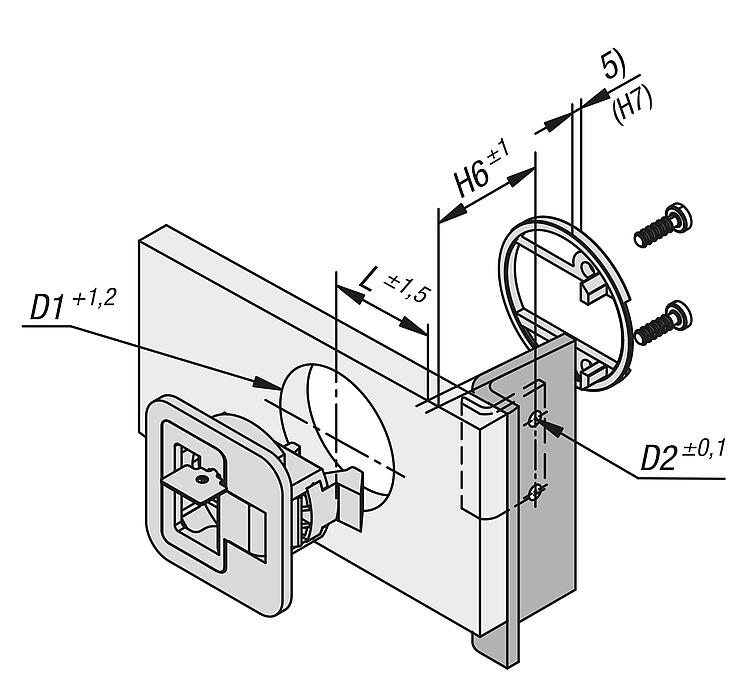

- Indústria de móveisMontagem:1. Faça o recorte de montagem de acordo com o esboço.
2. Instale a cantoneira de montagem.

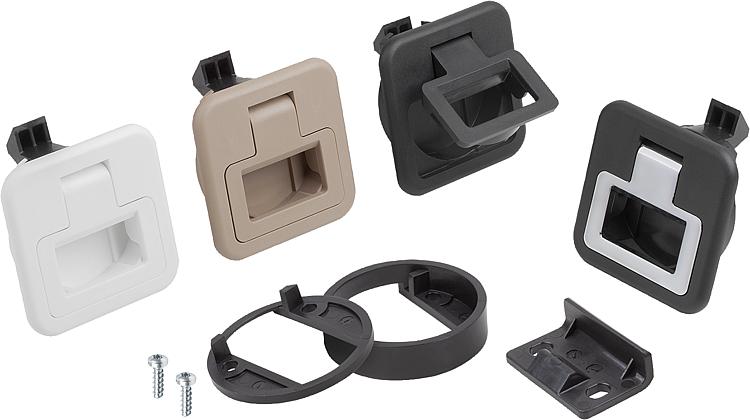

3. Fixe a parte traseira com peças de montagem.FornecimentoO suporte de montagem bem como os parafusos (M5) e a cantoneira adequados estão incluídos no fornecimento.
Os fechos de pressão trancáveis são fornecidos com 2 chaves respectivas.

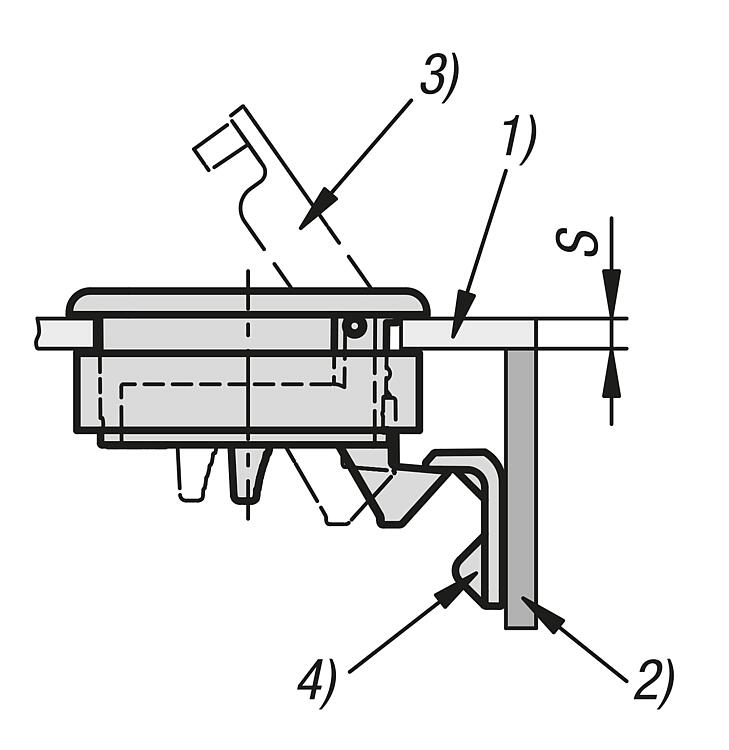

Os parafusos (M5) para a cantoneira de montagem não estão incluídos no fornecimento.Indicação de desenho:

1) Folha da porta
2) Estrutura
3) Alça
4) Cantoneira de montagem
5) Altura do suporte de montagem (consulte a Tabela H7)
6) Recorte para montagem

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1651 Fechos de pressão tipo concha em plástico com alça retrátil

354 kB

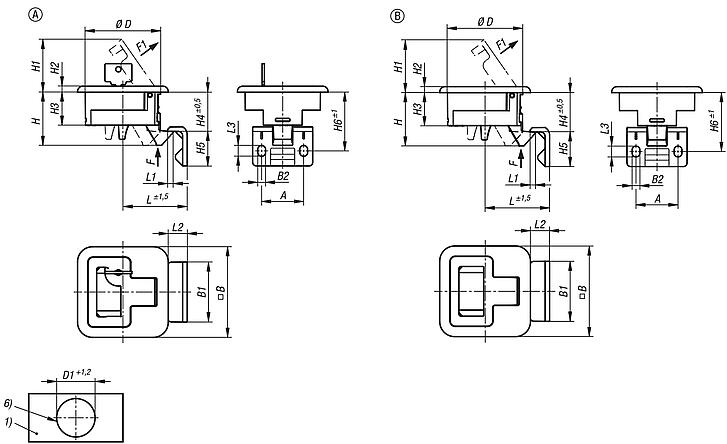

Desenhos (visão geral)

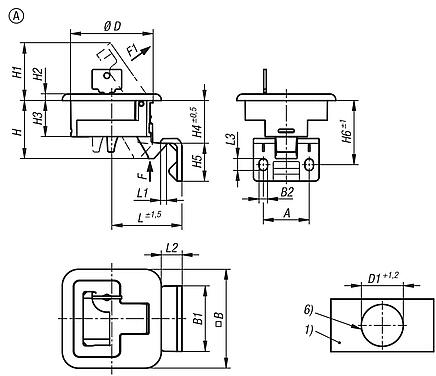

Fechos de pressão tipo concha em plástico com alça retrátil, forma A, com chave

mais informações

Desenhos

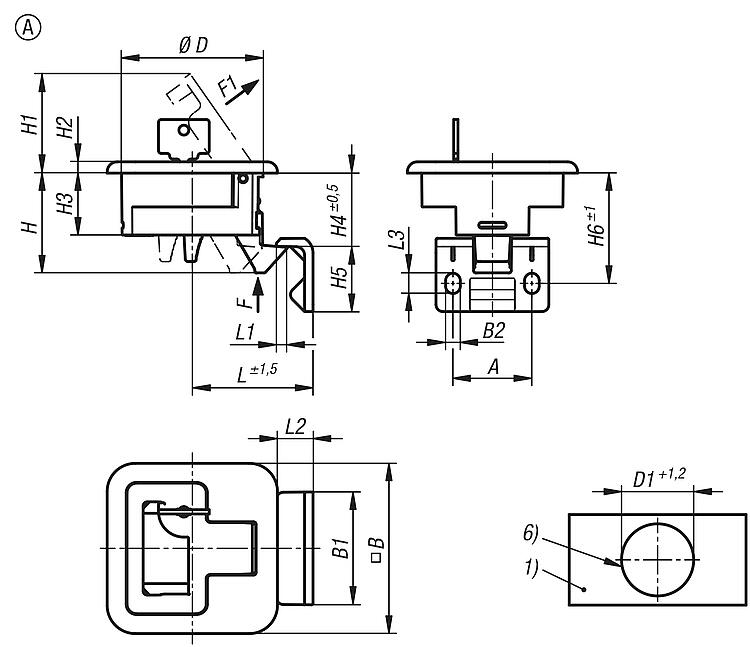

Fechos de pressão tipo concha em plástico com alça retrátil, forma A, com chave

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Cor do corpo básico	Cor dos componentes	A	B	B1	B2	D	D1	D2	H	H1	H2	Preço
K1651.2102356000	A	com travamento	preto	preto	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2107356000	A	com travamento	preto	preto	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2112356000	A	com travamento	preto	preto	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2117356000	A	com travamento	preto	preto	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2102356022	A	com travamento	branco	branco	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2107356022	A	com travamento	branco	branco	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2112356022	A	com travamento	branco	branco	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2117356022	A	com travamento	branco	branco	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2102356033	A	com travamento	bege	bege	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2107356033	A	com travamento	bege	bege	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2112356033	A	com travamento	bege	bege	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2117356033	A	com travamento	bege	bege	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2102356001	A	com travamento	preto	banhado a cromo	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2107356001	A	com travamento	preto	banhado a cromo	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2112356001	A	com travamento	preto	banhado a cromo	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta
K1651.2117356001	A	com travamento	preto	banhado a cromo	28	60	40	5,2	50	50	5,5	35,41	35	4	sob consulta

Código do artigo	Forma	Cor dos componentes	H3	H4	H5	H6	H7	L	L1	L2	L3	F=Força de retenção (N)	Força de tração F1 N	Faixa de temperatura °C	S=Espessura da porta em mm	Parafusos	Preço
K1651.2102356000	A	preto	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	2-7	M5X16	sob consulta
K1651.2107356000	A	preto	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	7-12	M5X20	sob consulta
K1651.2112356000	A	preto	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	12-17	M5X16	sob consulta
K1651.2117356000	A	preto	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	17-22	M5X20	sob consulta
K1651.2102356022	A	branco	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	2-7	M5X16	sob consulta
K1651.2107356022	A	branco	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	7-12	M5X20	sob consulta
K1651.2112356022	A	branco	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	12-17	M5X16	sob consulta
K1651.2117356022	A	branco	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	17-22	M5X20	sob consulta
K1651.2102356033	A	bege	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	2-7	M5X16	sob consulta
K1651.2107356033	A	bege	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	7-12	M5X20	sob consulta
K1651.2112356033	A	bege	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	12-17	M5X16	sob consulta
K1651.2117356033	A	bege	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	17-22	M5X20	sob consulta
K1651.2102356001	A	banhado a cromo	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	2-7	M5X16	sob consulta
K1651.2107356001	A	banhado a cromo	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	7-12	M5X20	sob consulta
K1651.2112356001	A	banhado a cromo	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	12-17	M5X16	sob consulta
K1651.2117356001	A	banhado a cromo	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	17-22	M5X20	sob consulta

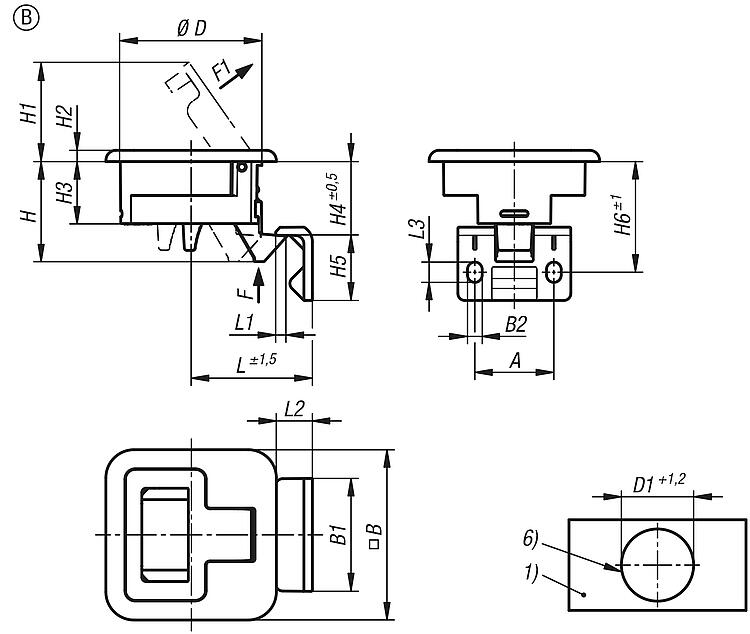

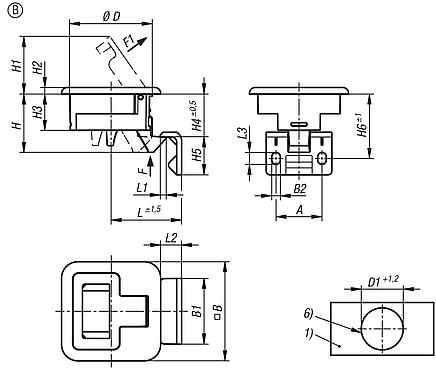

Fechos de pressão tipo concha em plástico com alça retrátil, forma B, sem chave

mais informações

Desenhos

Fechos de pressão tipo concha em plástico com alça retrátil, forma B, sem chave

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Cor do corpo básico	Cor dos componentes	A	B	B1	B2	D	D1	D2	H	H1	H2	Preço
K1651.2002356000	B	sem travamento	preto	preto	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2007356000	B	sem travamento	preto	preto	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2012356000	B	sem travamento	preto	preto	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2017356000	B	sem travamento	preto	preto	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2002356022	B	sem travamento	branco	branco	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2007356022	B	sem travamento	branco	branco	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2012356022	B	sem travamento	branco	branco	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2017356022	B	sem travamento	branco	branco	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2002356033	B	sem travamento	bege	bege	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2007356033	B	sem travamento	bege	bege	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2012356033	B	sem travamento	bege	bege	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2017356033	B	sem travamento	bege	bege	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2002356001	B	sem travamento	preto	banhado a cromo	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2007356001	B	sem travamento	preto	banhado a cromo	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2012356001	B	sem travamento	preto	banhado a cromo	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta
K1651.2017356001	B	sem travamento	preto	banhado a cromo	28	60	40	5,2	50	50	5,5	35,5	35	4	sob consulta

Código do artigo	Forma	Cor dos componentes	H3	H4	H5	H6	H7	L	L1	L2	L3	F=Força de retenção (N)	Força de tração F1 N	Faixa de temperatura °C	S=Espessura da porta em mm	Parafusos	Preço
K1651.2002356000	B	preto	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	2-7	M5X16	sob consulta
K1651.2007356000	B	preto	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	7-12	M5X20	sob consulta
K1651.2012356000	B	preto	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	12-17	M5X16	sob consulta
K1651.2017356000	B	preto	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	17-22	M5X20	sob consulta
K1651.2002356022	B	branco	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	2-7	M5X16	sob consulta
K1651.2007356022	B	branco	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	7-12	M5X20	sob consulta
K1651.2012356022	B	branco	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	12-17	M5X16	sob consulta
K1651.2017356022	B	branco	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	17-22	M5X20	sob consulta
K1651.2002356033	B	bege	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	2-7	M5X16	sob consulta
K1651.2007356033	B	bege	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	7-12	M5X20	sob consulta
K1651.2012356033	B	bege	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	12-17	M5X16	sob consulta
K1651.2017356033	B	bege	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	17-22	M5X20	sob consulta
K1651.2002356001	B	banhado a cromo	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	2-7	M5X16	sob consulta
K1651.2007356001	B	banhado a cromo	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 até 60	7-12	M5X20	sob consulta
K1651.2012356001	B	banhado a cromo	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	12-17	M5X16	sob consulta
K1651.2017356001	B	banhado a cromo	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 até 60	17-22	M5X20	sob consulta
