      - Fechos de pressão tipo concha em aço inoxidável com alça, retrátil

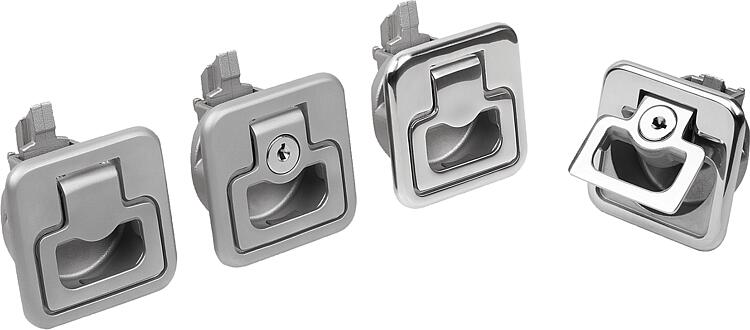

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Aço inoxidável 1.4401.

Versão:retificado e polido ou jateado fosco.Indicação:Estes fechos com alças embutidas são projetados para a montagem alinhada em portas, abas e capôs.
Disponível em dois diferentes tamanhos para diferentes espessuras de folha de porta. Variantes com chave permitem o travamento adicional. As fechaduras possuem fechos iguais, o que significa que todos os cilindros podem ser abertos com a mesma chave.
A alça previamente fixada evita batidas no momento de retração.

Torque máx. para o aperto dos parafusos: 2,4 Nm.

Forma A: com chave
Forma B: sem chaveModo de operação:Ao puxar a alça, o fecho é deslocado para a posição "aberta", permitindo a abertura da porta.
O bloqueio ocorre automaticamente ao bater a porta. É possível operar o fecho também pela parte traseira.Aplicação:- Indústria automobilística
- Engenharia mecânica
- Construção de barcos e navios
- Indústria aeroespacial
- Motohome e caravanismo

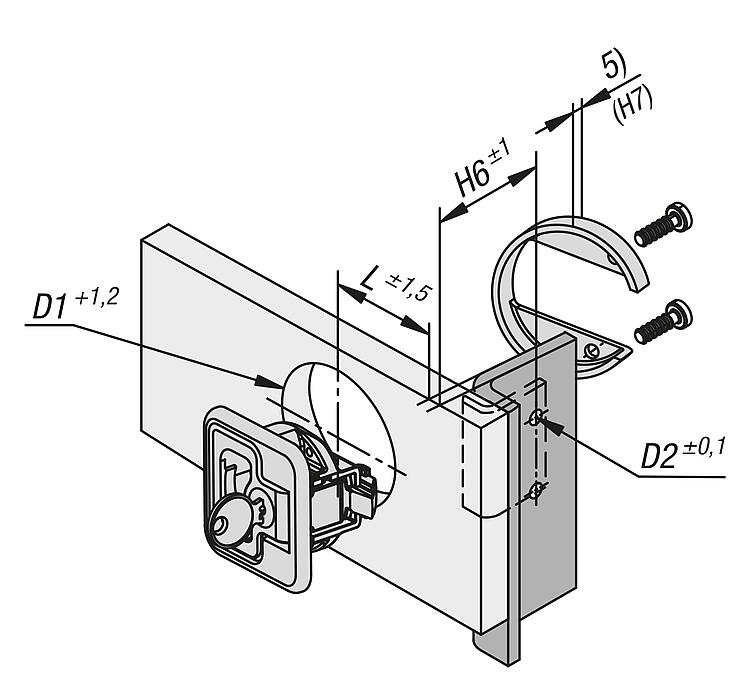

- Tecnologia médicaMontagem:1. Faça o recorte de montagem de acordo com o esboço.
2. Instale a cantoneira de montagem.

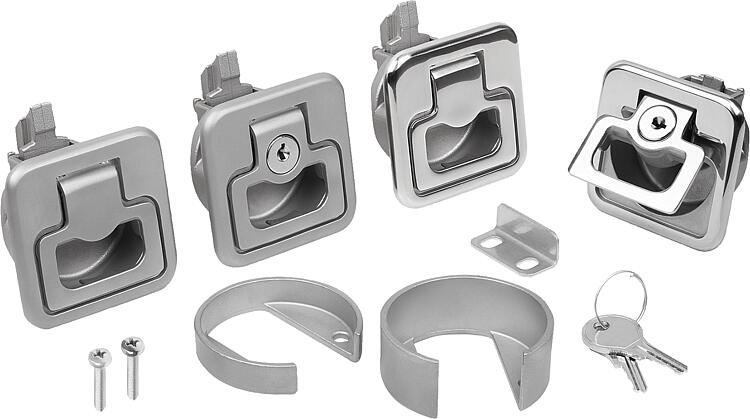

3. Fixe a parte traseira com peças de montagem.FornecimentoO suporte de montagem com os devidos parafusos (M4) e a cantoneira estão incluídos no fornecimento.
Os fechos de pressão trancáveis são fornecidos com 2 chaves respectivas.

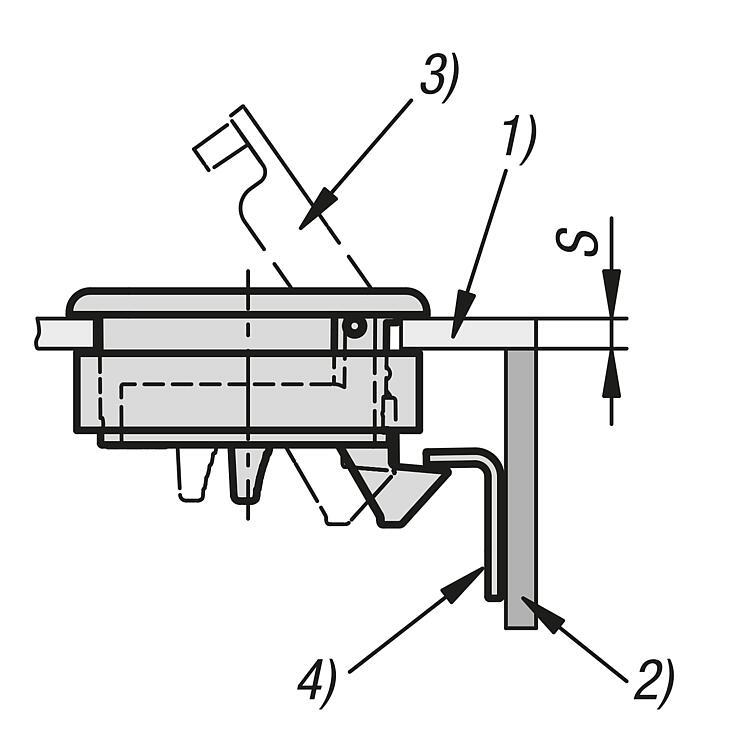

Os parafusos (M5) para a cantoneira de montagem não estão incluídos no fornecimento.Indicação de desenho:

1) Folha da porta
2) Estrutura
3) Alça
4) Cantoneira de montagem
5) Altura do suporte de montagem (consulte a Tabela H7)
6) Recorte para montagem

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1850 Fechos de pressão tipo concha em aço inoxidável com alça, retrátil

429 kB

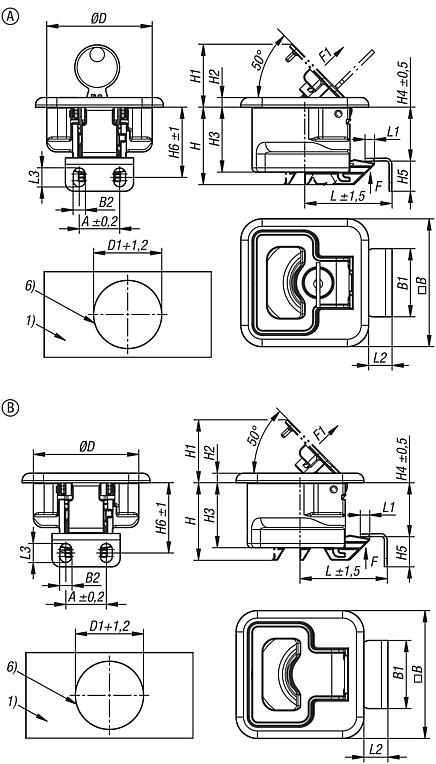

Desenhos (visão geral)

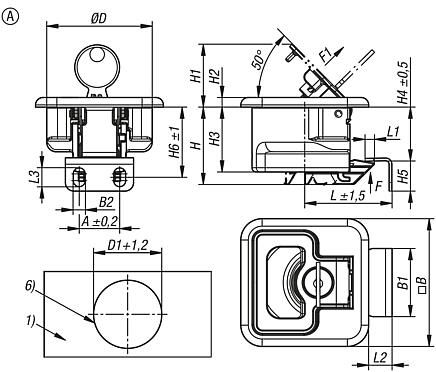

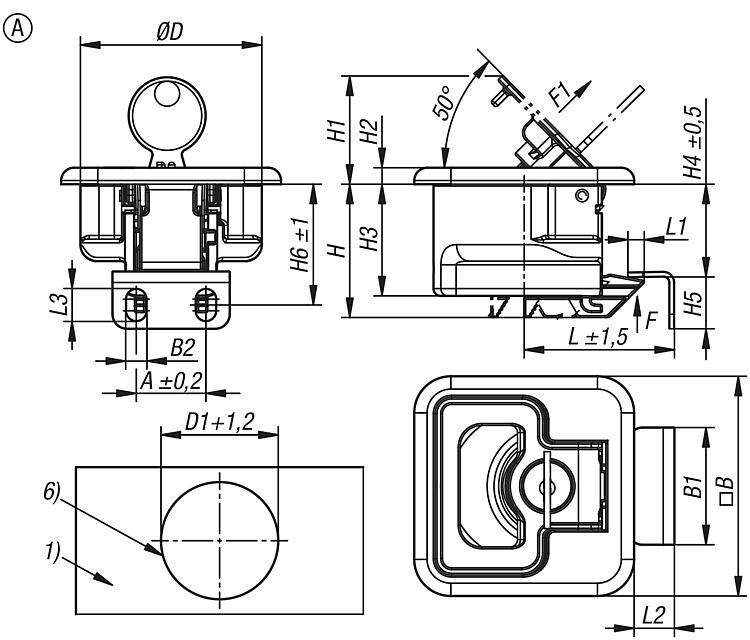

Fechos de pressão tipo concha em aço inoxidável com alça, retrátil, forma A

mais informações

Desenhos

Fechos de pressão tipo concha em aço inoxidável com alça, retrátil, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Superfície Corpo básico	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	Preço
K1850.1102356044	A	com travamento	polido	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23	sob consulta
K1850.1112356044	A	com travamento	polido	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5	sob consulta
K1850.1102356055	A	com travamento	jateado em fosco	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23	sob consulta
K1850.1112356055	A	com travamento	jateado em fosco	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5	sob consulta

Código do artigo	L	L1	L2	L3	F=Força de retenção (N)	Força de tração F1 N	Faixa de temperatura °C	S=Espessura da porta em mm	Parafusos	Preço
K1850.1102356044	41	5,6	11	8,6	850	100	-	2-12	M4x6	sob consulta
K1850.1112356044	41	5,6	11	8,6	850	100	-	12-22	M4x20	sob consulta
K1850.1102356055	41	5,6	11	8,6	850	100	-	2-12	M4x6	sob consulta
K1850.1112356055	41	5,6	11	8,6	850	100	-	12-22	M4x20	sob consulta

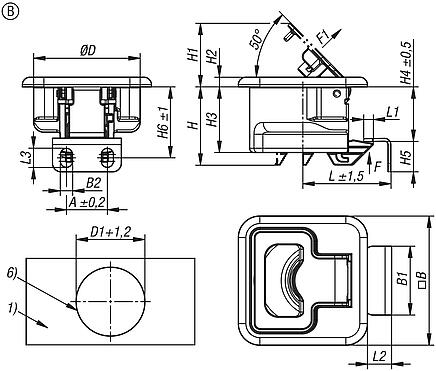

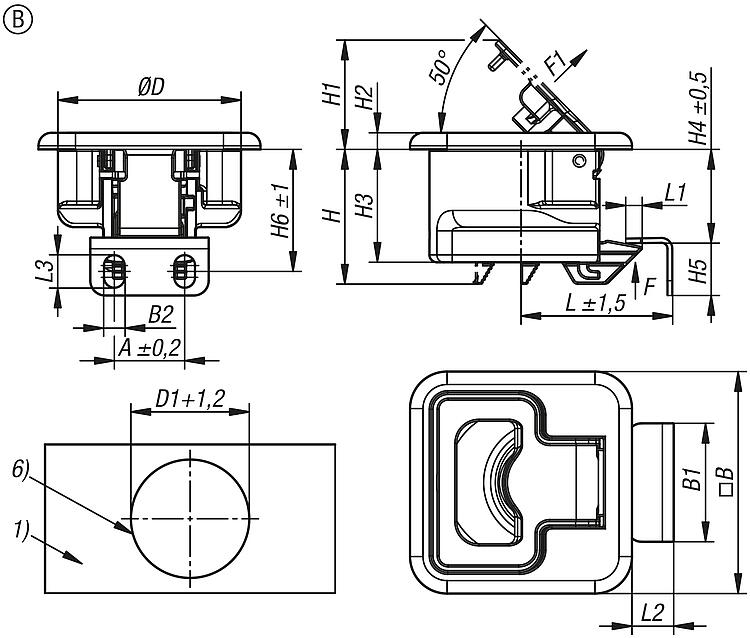

Fechos de pressão tipo concha em aço inoxidável com alça, retrátil, forma B

mais informações

Desenhos

Fechos de pressão tipo concha em aço inoxidável com alça, retrátil, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Superfície Corpo básico	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	Preço
K1850.1002356044	B	sem travamento	polido	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23	sob consulta
K1850.1012356044	B	sem travamento	polido	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5	sob consulta
K1850.1002356055	B	sem travamento	jateado em fosco	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23	sob consulta
K1850.1012356055	B	sem travamento	jateado em fosco	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5	sob consulta

Código do artigo	L	L1	L2	L3	F=Força de retenção (N)	Força de tração F1 N	Faixa de temperatura °C	S=Espessura da porta em mm	Parafusos	Preço
K1850.1002356044	41	5,6	11	8,6	850	100	-	2-12	M4x6	sob consulta
K1850.1012356044	41	5,6	11	8,6	850	100	-	12-22	M4x20	sob consulta
K1850.1002356055	41	5,6	11	8,6	850	100	-	2-12	M4x6	sob consulta
K1850.1012356055	41	5,6	11	8,6	850	100	-	12-22	M4x20	sob consulta
