Fechos de pressão em plástico com botão

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Fechos de engate, fechos de mola, fechaduras bate-fecha
    - Fechos de mola
      - Fechos de pressão em plástico com botão

Descrição do artigo/Imagens dos produtos

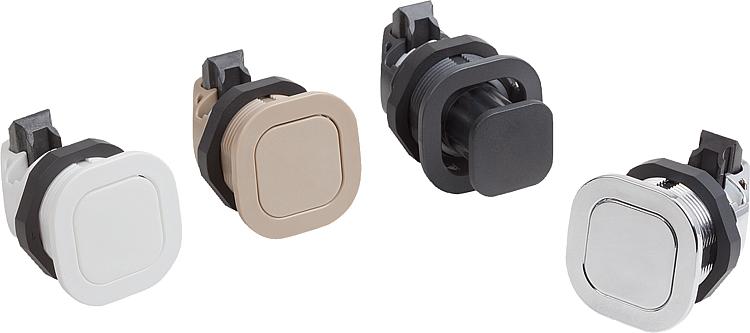

DescriçãoMaterial:PC/ABS.Versão:Preto, banhado a cromo, branco ou bege.Indicação:Estes fechos de pressão com botão embutido são projetados para a montagem alinhada em portas, abas e capôs.

Inflamabilidade: listado como UL94-HB.

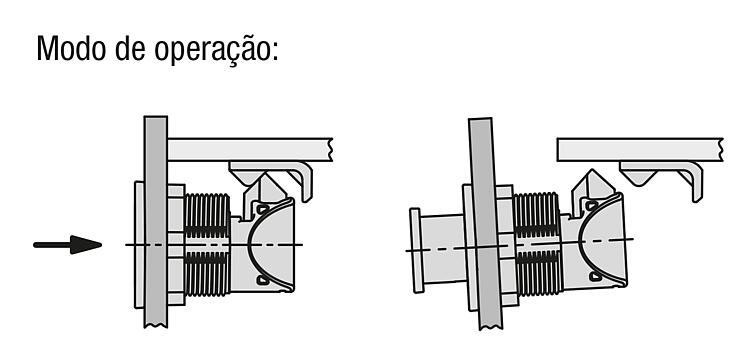

Torque máx. para o aperto da porca: 4,2 Nm.Modo de operação:No estado inativo, o botão se encontra alinhado com a carcaça. Ao pressionar o elemento de acionamento, este é projetado para fora e a porta pode ser aberta
puxando. O bloqueio ocorre automaticamente ao bater a porta. Pressione o botão novamente para retornar ao estado inativo.Aplicação:- Indústria automobilística
- Tecnologia medicinal
- Engenharia mecânica
- Construção de barcos e navios
- Indústria aeroespacial
- Indústria de móveisMontagem:1. Faça o recorte de montagem de acordo com o esboço.
2. Instalação da cantoneira de montagem.
3. Fixação da parte traseira com a porca de montagemFornecimentoA porca de montagem e a cantoneira estão incluídas no fornecimento.

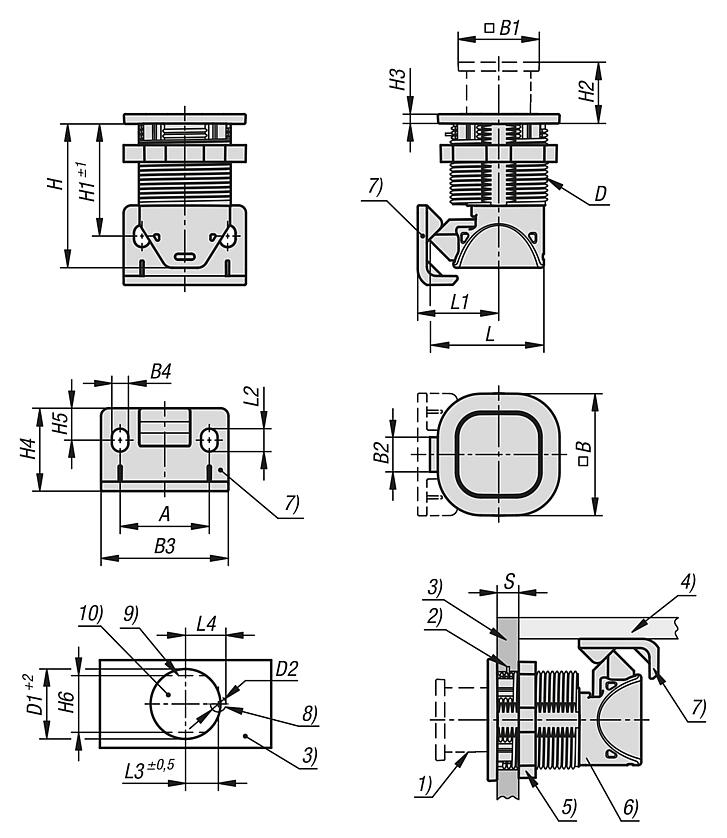

Os parafusos (M5) para a cantoneira de montagem não estão incluídos no fornecimento.Indicação de desenho:

1) Botão
2) Pino-guia antitorção
3) Folha da porta
4) Estrutura
5) Porca de montagem
6) Carcaça
7) Cantoneira para montagem
8) Para pino-guia (opcional)
9) Abertura antitorção (opcional)
10) Recorte para montagem

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1653 Fechos de pressão em plástico com botão

225 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	A	B	B1	B2	B3	B4	D	D1	D2	H	H1	H2	Preço
K1653.247400	preto	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	sob consulta
K1653.247401	banhado a cromo	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	sob consulta
K1653.247402	branco	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	sob consulta
K1653.247403	bege	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	sob consulta

Código do artigo	Cor do corpo básico	H3	H4	H5	H6	L	L1	L2	L3	L4	Carga máx. de operação em N	Faixa de temperatura °C	S=Espessura da porta em mm	Preço
K1653.247400	preto	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 até 60	1,2-19	sob consulta
K1653.247401	banhado a cromo	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 até 60	1,2-19	sob consulta
K1653.247402	branco	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 até 60	1,2-19	sob consulta
K1653.247403	bege	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 até 60	1,2-19	sob consulta
