- Adaptação Código do artigo
|
|

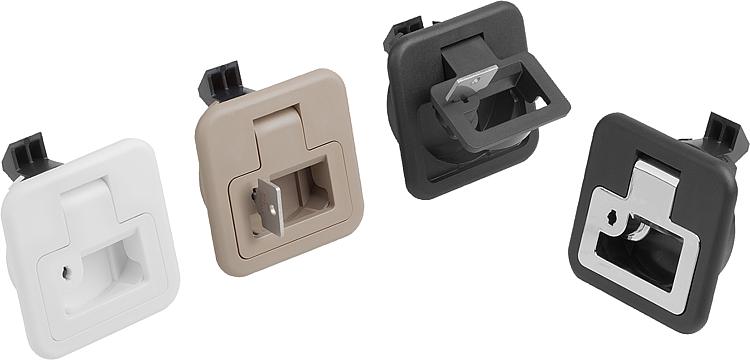

K1651_AFechos de pressão tipo concha em plástico com alça retrátil,... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:PC/ABS.Versão:Carcaça nas cores preta, branca ou bege. Alça nas cores preto, banhado a cromo, branco ou bege.Indicação:Estes fechos de mola com cabo embutido são projetados para montagem alinhada em portas, abas e capôs. Disponível em quatro tamanhos diferentes para diferentes espessuras de folha de porta. Fixação adicional por meio de variantes com travamento. O cabo previamente fixado evita uma retração.

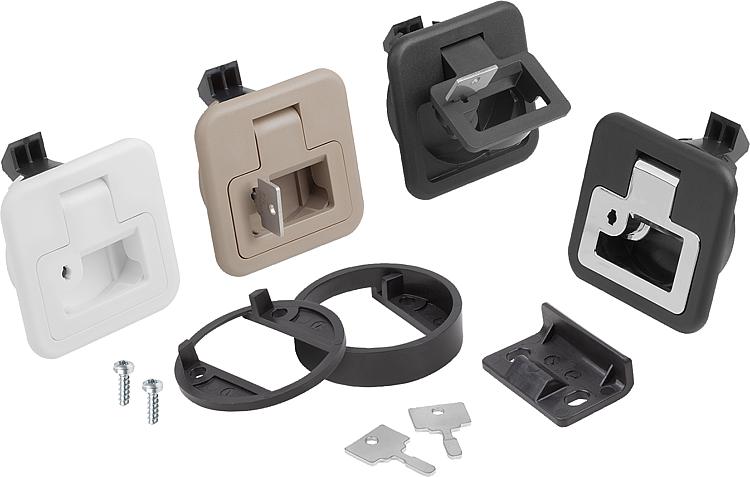

Inflamabilidade (versão em plástico): listado como UL94-HB. Torque máx. para apertar os parafusos: 2 Nm.Modo de operação:Ao puxar a alça, o fecho é deslocado para a posição "aberta", permitindo a abertura da porta. O bloqueio ocorre automaticamente ao bater a porta. É possível operar o fecho também pela parte traseira.Aplicação:- Indústria automobilística - Tecnologia medicinal - Engenharia mecânica - Construção de barcos e navios - Indústria aeroespacial - Indústria de móveisMontagem:1. Faça o recorte de montagem de acordo com o esboço. 2. Instale a cantoneira de montagem. 3. Fixe a parte traseira com peças de montagem.FornecimentoO suporte de montagem bem como os parafusos (M5) e a cantoneira adequados estão incluídos no fornecimento. Os fechos de pressão trancáveis são fornecidos com 2 chaves respectivas. Os parafusos (M5) para a cantoneira de montagem não estão incluídos no fornecimento.Indicação de desenho:1) Folha da porta 2) Estrutura 3) Alça 4) Cantoneira de montagem 5) Altura do suporte de montagem (consulte a Tabela H7) 6) Recorte para montagem Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo | Forma | Tipo da forma | Cor do corpo básico | Cor dos componentes | A | B | B1 | B2 | D | D1 | D2 | H | H1 | H2 | CAD | Aces. | Preço | Encomendar |
---|
K1651.2102356000 | A | com chave | preto | preto | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2107356000 | A | com chave | preto | preto | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2112356000 | A | com chave | preto | preto | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2117356000 | A | com chave | preto | preto | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2102356022 | A | com chave | branco | branco | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2107356022 | A | com chave | branco | branco | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2112356022 | A | com chave | branco | branco | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2117356022 | A | com chave | branco | branco | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2102356033 | A | com chave | bege | bege | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2107356033 | A | com chave | bege | bege | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2112356033 | A | com chave | bege | bege | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2117356033 | A | com chave | bege | bege | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2102356001 | A | com chave | preto | banhado a cromo | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2107356001 | A | com chave | preto | banhado a cromo | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2112356001 | A | com chave | preto | banhado a cromo | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | | K1651.2117356001 | A | com chave | preto | banhado a cromo | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | sob consulta | |
Código do artigo | Forma | Cor dos componentes | H3 | H4 | H5 | H6 | H7 | L | L1 | L2 | L3 | F=Força de retenção (N) | Força de tração F1 N | Faixa de temperatura °C | S=Espessura da porta em mm | Parafusos | CAD | Aces. | Preço | Encomendar |
---|
K1651.2102356000 | A | preto | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 2-7 | M5X16 | | | sob consulta | | K1651.2107356000 | A | preto | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 7-12 | M5X20 | | | sob consulta | | K1651.2112356000 | A | preto | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 12-17 | M5X16 | | | sob consulta | | K1651.2117356000 | A | preto | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 17-22 | M5X20 | | | sob consulta | | K1651.2102356022 | A | branco | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 2-7 | M5X16 | | | sob consulta | | K1651.2107356022 | A | branco | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 7-12 | M5X20 | | | sob consulta | | K1651.2112356022 | A | branco | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 12-17 | M5X16 | | | sob consulta | | K1651.2117356022 | A | branco | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 17-22 | M5X20 | | | sob consulta | | K1651.2102356033 | A | bege | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 2-7 | M5X16 | | | sob consulta | | K1651.2107356033 | A | bege | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 7-12 | M5X20 | | | sob consulta | | K1651.2112356033 | A | bege | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 12-17 | M5X16 | | | sob consulta | | K1651.2117356033 | A | bege | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 17-22 | M5X20 | | | sob consulta | | K1651.2102356001 | A | banhado a cromo | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 2-7 | M5X16 | | | sob consulta | | K1651.2107356001 | A | banhado a cromo | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 7-12 | M5X20 | | | sob consulta | | K1651.2112356001 | A | banhado a cromo | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 12-17 | M5X16 | | | sob consulta | | K1651.2117356001 | A | banhado a cromo | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 até 60 | 17-22 | M5X20 | | | sob consulta | |
