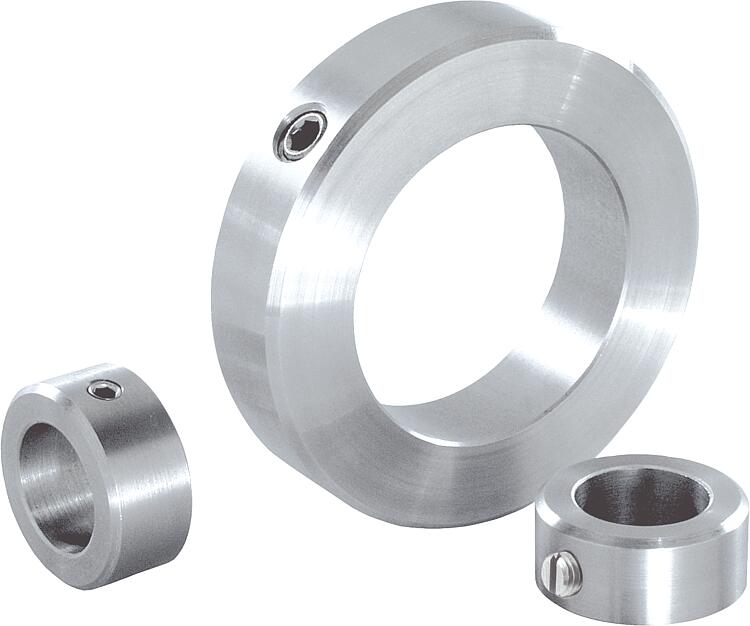

Anel de ajuste DIN 705, em aço inoxidável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Anéis de ajuste, anéis de aperto e cubos de aperto
      - Anel de ajuste DIN 705, em aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Aço inoxidável 1.4305.

Versão:Anel de ajuste e pino roscado com superfícies sem tratamento.Indicação:Forma A: com pino roscado DIN 553 (fenda)
Forma E: com pino roscado DIN EN ISO 4027 (sextavado interno)

As tolerâncias indicadas aplicam-se em conformidade com a norma DIN 705 para anéis de ajuste com superfície sem tratamento. As tolerâncias não podem ser garantidas para os anéis de ajuste revestidos a zinco. Contudo, isso não tem qualquer influência sobre o funcionamento.Indicação de desenho:

1) segundo pino roscado a partir de D1 ≥ 75

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0406 Anel de ajuste DIN 705, em aço inoxidável

198 kB

Desenhos (visão geral)

Anel de ajuste DIN 705, em aço inoxidável, Forma A, fenda

mais informações

Desenhos

Anel de ajuste DIN 705, em aço inoxidável, Forma A, fenda

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D1	B	D2	D3 Pino roscado	Preço
K0406.100302	A	aço inoxidável	3	5	7	M2x3	sob consulta
K0406.100402	A	aço inoxidável	4	5	8	M2,5x3	sob consulta
K0406.100502	A	aço inoxidável	5	6	10	M3x4	sob consulta
K0406.100602	A	aço inoxidável	6	8	12	M4x5	sob consulta
K0406.100702	A	aço inoxidável	7	8	12	M4x5	sob consulta
K0406.100802	A	aço inoxidável	8	8	16	M4x6	sob consulta
K0406.100902	A	aço inoxidável	9	10	18	M5x8	sob consulta
K0406.101002	A	aço inoxidável	10	10	20	M5x8	sob consulta
K0406.101102	A	aço inoxidável	11	10	20	M5x8	sob consulta
K0406.101202	A	aço inoxidável	12	12	22	M6x8	sob consulta
K0406.101402	A	aço inoxidável	14	12	25	M6x8	sob consulta
K0406.101502	A	aço inoxidável	15	12	25	M6x8	sob consulta
K0406.101602	A	aço inoxidável	16	12	28	M6x8	sob consulta
K0406.101802	A	aço inoxidável	18	14	32	M6x8	sob consulta
K0406.102002	A	aço inoxidável	20	14	32	M6x8	sob consulta
K0406.102402	A	aço inoxidável	24	16	40	M8x12	sob consulta
K0406.102502	A	aço inoxidável	25	16	40	M8x10	sob consulta
K0406.102602	A	aço inoxidável	26	16	40	M8x10	sob consulta
K0406.102802	A	aço inoxidável	28	16	45	M8x12	sob consulta
K0406.103002	A	aço inoxidável	30	16	45	M8x10	sob consulta
K0406.103202	A	aço inoxidável	32	16	50	M8x12	sob consulta
K0406.103502	A	aço inoxidável	35	16	56	M8x12	sob consulta
K0406.103602	A	aço inoxidável	36	16	56	M8x12	sob consulta
K0406.103802	A	aço inoxidável	38	16	56	M8x12	sob consulta
K0406.104002	A	aço inoxidável	40	18	63	M10x16	sob consulta
K0406.104202	A	aço inoxidável	42	18	63	M10x16	sob consulta
K0406.104502	A	aço inoxidável	45	18	70	M10x16	sob consulta
K0406.104802	A	aço inoxidável	48	18	70	M10x16	sob consulta
K0406.105002	A	aço inoxidável	50	18	80	M10x16	sob consulta
K0406.105202	A	aço inoxidável	52	18	80	M10x16	sob consulta
K0406.105502	A	aço inoxidável	55	18	80	M10x16	sob consulta
K0406.105602	A	aço inoxidável	56	18	80	M10x16	sob consulta
K0406.105802	A	aço inoxidável	58	20	90	M10x16	sob consulta
K0406.106002	A	aço inoxidável	60	20	90	M10x16	sob consulta
K0406.106302	A	aço inoxidável	63	20	90	M10x16	sob consulta
K0406.106502	A	aço inoxidável	65	20	100	M10x20	sob consulta
K0406.106802	A	aço inoxidável	68	20	100	M10x20	sob consulta
K0406.107002	A	aço inoxidável	70	20	100	M10x20	sob consulta
K0406.107202	A	aço inoxidável	72	20	100	M10x20	sob consulta
K0406.107502	A	aço inoxidável	75	22	110	M12x20	sob consulta
K0406.108002	A	aço inoxidável	80	22	110	M12x20	sob consulta
K0406.108502	A	aço inoxidável	85	22	125	M12x25	sob consulta
K0406.109002	A	aço inoxidável	90	22	125	M12x20	sob consulta
K0406.110002	A	aço inoxidável	100	25	140	M12x25	sob consulta

Anel de ajuste DIN 705, em aço inoxidável, Forma E, sextavado interno

mais informações

Desenhos

Anel de ajuste DIN 705, em aço inoxidável, Forma E, sextavado interno

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D1	B	D2	D3 Pino roscado	Preço
K0406.300302	E	aço inoxidável	3	5	7	M2x3	sob consulta
K0406.300402	E	aço inoxidável	4	5	8	M2,5x3	sob consulta
K0406.300502	E	aço inoxidável	5	6	10	M3x4	sob consulta
K0406.300602	E	aço inoxidável	6	8	12	M4x5	sob consulta
K0406.300702	E	aço inoxidável	7	8	12	M4x5	sob consulta
K0406.300802	E	aço inoxidável	8	8	16	M4x6	sob consulta
K0406.300902	E	aço inoxidável	9	10	18	M5x8	sob consulta
K0406.301002	E	aço inoxidável	10	10	20	M5x8	sob consulta
K0406.301102	E	aço inoxidável	11	10	20	M5x8	sob consulta
K0406.301202	E	aço inoxidável	12	12	22	M6x8	sob consulta
K0406.301402	E	aço inoxidável	14	12	25	M6x8	sob consulta
K0406.301502	E	aço inoxidável	15	12	25	M6x8	sob consulta
K0406.301602	E	aço inoxidável	16	12	28	M6x8	sob consulta
K0406.301802	E	aço inoxidável	18	14	32	M6x8	sob consulta
K0406.302002	E	aço inoxidável	20	14	32	M6x8	sob consulta
K0406.302402	E	aço inoxidável	24	16	40	M8x12	sob consulta
K0406.302502	E	aço inoxidável	25	16	40	M8x10	sob consulta
K0406.302602	E	aço inoxidável	26	16	40	M8x10	sob consulta
K0406.302802	E	aço inoxidável	28	16	45	M8x12	sob consulta
K0406.303002	E	aço inoxidável	30	16	45	M8x10	sob consulta
K0406.303202	E	aço inoxidável	32	16	50	M8x12	sob consulta
K0406.303502	E	aço inoxidável	35	16	56	M8x12	sob consulta
K0406.303602	E	aço inoxidável	36	16	56	M8x12	sob consulta
K0406.303802	E	aço inoxidável	38	16	56	M8x12	sob consulta
K0406.304002	E	aço inoxidável	40	18	63	M10x16	sob consulta
K0406.304202	E	aço inoxidável	42	18	63	M10x16	sob consulta
K0406.304502	E	aço inoxidável	45	18	70	M10x16	sob consulta
K0406.304802	E	aço inoxidável	48	18	70	M10x16	sob consulta
K0406.305002	E	aço inoxidável	50	18	80	M10x16	sob consulta
K0406.305202	E	aço inoxidável	52	18	80	M10x16	sob consulta
K0406.305502	E	aço inoxidável	55	18	80	M10x16	sob consulta
K0406.305602	E	aço inoxidável	56	18	80	M10x16	sob consulta
K0406.305802	E	aço inoxidável	58	20	90	M10x16	sob consulta
K0406.306002	E	aço inoxidável	60	20	90	M10x16	sob consulta
K0406.306302	E	aço inoxidável	63	20	90	M10x16	sob consulta
K0406.306502	E	aço inoxidável	65	20	100	M10x20	sob consulta
K0406.306802	E	aço inoxidável	68	20	100	M10x20	sob consulta
K0406.307002	E	aço inoxidável	70	20	100	M10x20	sob consulta
K0406.307202	E	aço inoxidável	72	20	100	M10x20	sob consulta
K0406.307502	E	aço inoxidável	75	22	110	M12x20	sob consulta
K0406.308002	E	aço inoxidável	80	22	110	M12x20	sob consulta
K0406.308502	E	aço inoxidável	85	22	125	M12x25	sob consulta
K0406.309002	E	aço inoxidável	90	22	125	M12x20	sob consulta
K0406.310002	E	aço inoxidável	100	25	140	M12x25	sob consulta
