K0611Anéis de aperto com fenda interna |
voltar |
|

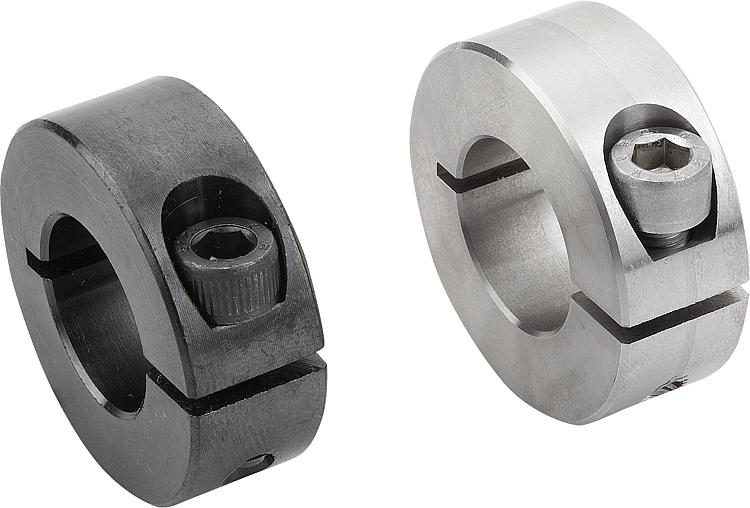

Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço.
Aço inoxidável 1.4305.
Aço inoxidável 1.4404.
Alumínio. Versão:Peça em aço brunido, parafuso em aço 12.9.
Aço inoxidável 1.4305 com superfície sem tratamento, parafuso em aço inoxidável A2-70.
Aço inoxidável 1.4404 com superfície sem tratamento, parafuso em aço inoxidável A4-70.
Alumínio com superfície sem tratamento, parafuso em aço inoxidável A2-70.Indicação:Anéis de aperto com fenda contornam o eixo proporcionado uma distribuição uniforme da força de aperto. Isto leva a um ajuste perfeito com as mais altas forças de retenção, sem que o eixo seja danificado.
A tolerância do eixo deve permanecer dentro da medida h11.
Os anéis de aperto fabricados de aço inoxidável A4 são marcados com um pequeno ponto central no diâmetro externo.Faixa de temperatura:-40 °C - +175 °C.Sob consulta:Outras dimensões. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

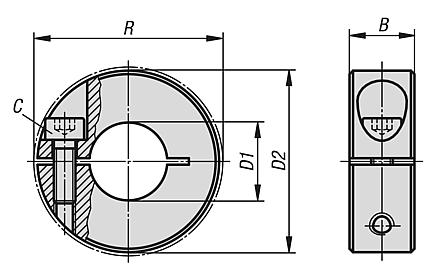

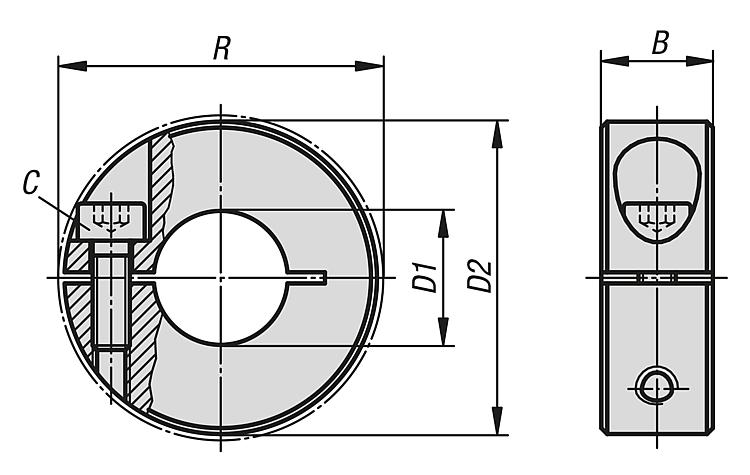

| Código do artigo | Tipo
da forma | Material
do corpo
básico | B
| C
(DIN 912) | D1 | D2 | R | CAD | Aces. | Preço | Encomendar |
|---|
| K0611.00401 | - | aço | 9 | M3x8 | 4 | 16 | 20,7 |  | | sob consulta | | | K0611.00501 | - | aço | 9 | M3x8 | 5 | 16 | 20,7 | | | sob consulta | | | K0611.00601 | - | aço | 9 | M3x8 | 6 | 16 | 20,7 | | | sob consulta | | | K0611.00801 | - | aço | 9 | M3x8 | 8 | 18 | 22,4 | | | sob consulta | | | K0611.01001 | - | aço | 9 | M3x10 | 10 | 24 | 26 | | | sob consulta | | | K0611.01201 | - | aço | 11 | M4x12 | 12 | 28 | 31,8 | | | sob consulta | | | K0611.01501 | - | aço | 13 | M5x16 | 15 | 34 | 39,4 | | | sob consulta | | | K0611.01601 | - | aço | 13 | M5x16 | 16 | 34 | 39,4 | | | sob consulta | | | K0611.01801 | - | aço | 13 | M5x16 | 18 | 36 | 41,1 | | | sob consulta | | | K0611.02001 | - | aço | 15 | M6x18 | 20 | 40 | 46,4 | | | sob consulta | | | K0611.02201 | - | aço | 15 | M6x18 | 22 | 42 | 48,1 | | | sob consulta | | | K0611.02501 | - | aço | 15 | M6x18 | 25 | 45 | 50,8 | | | sob consulta | | | K0611.02801 | - | aço | 15 | M6x18 | 28 | 48 | 53,7 | | | sob consulta | | | K0611.03001 | - | aço | 15 | M6x18 | 30 | 54 | 58,6 | | | sob consulta | | | K0611.04001 | - | aço | 15 | M6x18 | 40 | 60 | 65 | | | sob consulta | | | K0611.05001 | - | aço | 19 | M8x25 | 50 | 78 | 87 | | | sob consulta | | | K0611.00402 | - | aço inoxidável | 9 | M3x8 | 4 | 16 | 20,7 | | | sob consulta | | | K0611.00502 | - | aço inoxidável | 9 | M3x8 | 5 | 16 | 20,7 | | | sob consulta | | | K0611.00602 | - | aço inoxidável | 9 | M3x8 | 6 | 16 | 20,7 | | | sob consulta | | | K0611.00802 | - | aço inoxidável | 9 | M3x8 | 8 | 18 | 22,4 | | | sob consulta | | | K0611.01002 | - | aço inoxidável | 9 | M3x10 | 10 | 24 | 26 | | | sob consulta | | | K0611.01202 | - | aço inoxidável | 11 | M4x12 | 12 | 28 | 31,8 | | | sob consulta | | | K0611.01502 | - | aço inoxidável | 13 | M5x16 | 15 | 34 | 39,4 | | | sob consulta | | | K0611.01602 | - | aço inoxidável | 13 | M5x16 | 16 | 34 | 39,4 | | | sob consulta | | | K0611.01802 | - | aço inoxidável | 13 | M5x16 | 18 | 36 | 41,1 | | | sob consulta | | | K0611.02002 | - | aço inoxidável | 15 | M6x18 | 20 | 40 | 46,4 | | | sob consulta | | | K0611.02202 | - | aço inoxidável | 15 | M6x18 | 22 | 42 | 48,1 | | | sob consulta | | | K0611.02502 | - | aço inoxidável | 15 | M6x18 | 25 | 45 | 50,8 | | | sob consulta | | | K0611.02802 | - | aço inoxidável | 15 | M6x18 | 28 | 48 | 53,7 | | | sob consulta | | | K0611.03002 | - | aço inoxidável | 15 | M6x18 | 30 | 54 | 58,6 | | | sob consulta | | | K0611.04002 | - | aço inoxidável | 15 | M6x18 | 40 | 60 | 65 | | | sob consulta | | | K0611.05002 | - | aço inoxidável | 19 | M8x25 | 50 | 78 | 87 | | | sob consulta | | | K0611.00404 | com fenda interior | aço inoxidável A4 | 9 | M3x8 | 4 | 16 | 20,7 | | | sob consulta | | | K0611.00504 | com fenda interior | aço inoxidável A4 | 9 | M3x8 | 5 | 16 | 20,7 | | | sob consulta | | | K0611.00604 | com fenda interior | aço inoxidável A4 | 9 | M3x8 | 6 | 16 | 20,7 | | | sob consulta | | | K0611.00804 | com fenda interior | aço inoxidável A4 | 9 | M3x8 | 8 | 18 | 22,4 | | | sob consulta | | | K0611.01004 | com fenda interior | aço inoxidável A4 | 9 | M3x10 | 10 | 24 | 26 | | | sob consulta | | | K0611.01204 | com fenda interior | aço inoxidável A4 | 11 | M4x12 | 12 | 28 | 31,8 | | | sob consulta | | | K0611.01504 | com fenda interior | aço inoxidável A4 | 13 | M5x16 | 15 | 34 | 39,4 | | | sob consulta | | | K0611.01604 | com fenda interior | aço inoxidável A4 | 13 | M5x16 | 16 | 34 | 39,4 | | | sob consulta | | | K0611.01804 | com fenda interior | aço inoxidável A4 | 13 | M5x16 | 18 | 36 | 41,1 | | | sob consulta | | | K0611.02004 | com fenda interior | aço inoxidável A4 | 15 | M6x18 | 20 | 40 | 46,4 | | | sob consulta | | | K0611.02204 | com fenda interior | aço inoxidável A4 | 15 | M6x18 | 22 | 42 | 48,1 | | | sob consulta | | | K0611.02504 | com fenda interior | aço inoxidável A4 | 15 | M6x18 | 25 | 45 | 50,8 | | | sob consulta | | | K0611.02804 | com fenda interior | aço inoxidável A4 | 15 | M6x18 | 28 | 48 | 53,7 | | | sob consulta | | | K0611.03004 | com fenda interior | aço inoxidável A4 | 15 | M6x18 | 30 | 54 | 58,6 | | | sob consulta | | | K0611.04004 | com fenda interior | aço inoxidável A4 | 15 | M6x18 | 40 | 60 | 65 | | | sob consulta | | | K0611.05004 | com fenda interior | aço inoxidável A4 | 19 | M8x25 | 50 | 78 | 87 | | | sob consulta | | | K0611.00403 | com fenda interior | alumínio | 9 | M3x8 | 4 | 16 | 20,7 | | | sob consulta | | | K0611.00503 | com fenda interior | alumínio | 9 | M3x8 | 5 | 16 | 20,7 | | | sob consulta | | | K0611.00603 | com fenda interior | alumínio | 9 | M3x8 | 6 | 16 | 20,7 | | | sob consulta | | | K0611.00803 | com fenda interior | alumínio | 9 | M3x8 | 8 | 18 | 22,4 | | | sob consulta | | | K0611.01003 | com fenda interior | alumínio | 9 | M3x10 | 10 | 24 | 26 | | | sob consulta | | | K0611.01203 | com fenda interior | alumínio | 11 | M4x12 | 12 | 28 | 31,8 | | | sob consulta | | | K0611.01503 | com fenda interior | alumínio | 13 | M5x16 | 15 | 34 | 39,4 | | | sob consulta | | | K0611.01603 | com fenda interior | alumínio | 13 | M5x16 | 16 | 34 | 39,4 | | | sob consulta | | | K0611.01803 | com fenda interior | alumínio | 13 | M5x16 | 18 | 36 | 41,1 | | | sob consulta | | | K0611.02003 | com fenda interior | alumínio | 15 | M6x18 | 20 | 40 | 46,4 | | | sob consulta | | | K0611.02203 | com fenda interior | alumínio | 15 | M6x18 | 22 | 42 | 48,1 | | | sob consulta | | | K0611.02503 | com fenda interior | alumínio | 15 | M6x18 | 25 | 45 | 50,8 | | | sob consulta | | | K0611.02803 | com fenda interior | alumínio | 15 | M6x18 | 28 | 48 | 53,7 | | | sob consulta | | | K0611.03003 | com fenda interior | alumínio | 15 | M6x18 | 30 | 54 | 58,6 | | | sob consulta | | | K0611.04003 | com fenda interior | alumínio | 15 | M6x18 | 40 | 60 | 65 | | | sob consulta | | | K0611.05003 | com fenda interior | alumínio | 19 | M8x25 | 50 | 78 | 87 | | | sob consulta | |
