- Adaptação Código do artigo
|
|

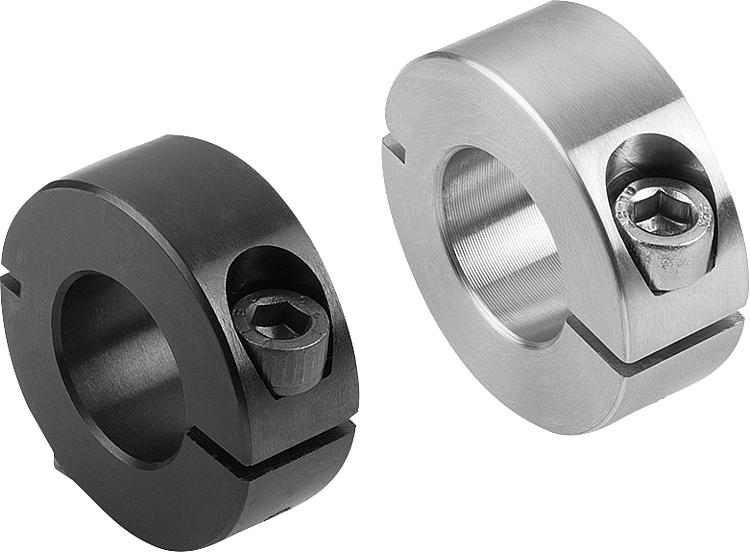

K0611Anéis de aperto com fenda externa |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço.
Aço inoxidável 1.4305.
Aço inoxidável 1.4404.
Alumínio.Versão:Peça em aço brunido, parafuso em aço 12.9. Aço inoxidável 1.4305 com superfície sem tratamento, parafuso em aço inoxidável A2-70. Aço inoxidável 1.4404 com superfície sem tratamento, parafuso em aço inoxidável A4-70. Alumínio com superfície sem tratamento, parafuso em aço inoxidável A2-70.Indicação:Anéis de aperto com fenda contornam o eixo exterior proporcionando uma distribuição uniforme da força de aperto. Isto leva a um ajuste perfeito com as mais altas forças de retenção, sem danificação do eixo.
A tolerância do eixo deve permanecer dentro da medida h11.
Devido à fenda posicionada no lado exterior do anel, podem ser alcançadas forças de aperto até 15% mais elevadas do que o design com fenda interna. O furo permanece cilíndrico, desta maneira o eixo estará exatamente envolvido. Baixo desequilíbrio.
Os anéis de aperto fabricados de aço inoxidável A4 são marcados com um pequeno ponto central no diâmetro externo.Faixa de temperatura:-40 °C - +175 °C.Sob consulta:Outras dimensões.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

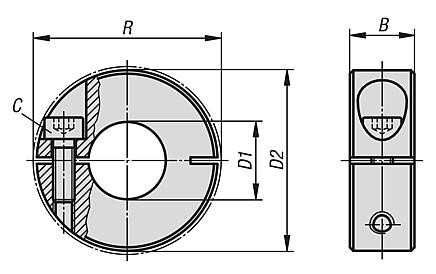

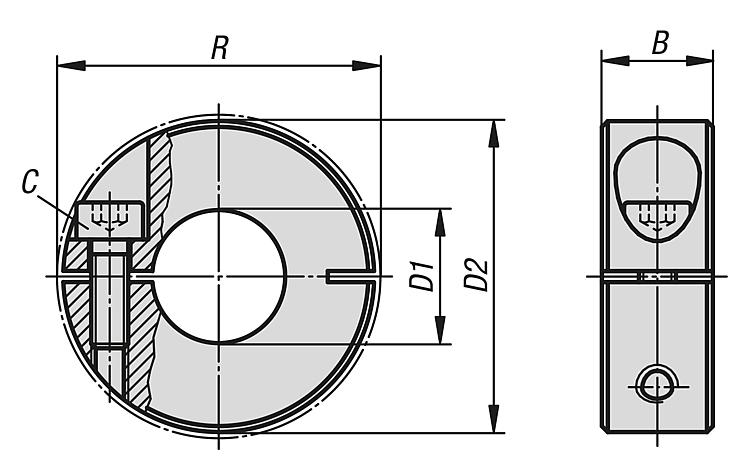

Código do artigo | Tipo da forma | Material do corpo básico | Chave de aço | B | C (DIN 912) | D1 | D2 | R | CAD | Aces. | Preço | Encomendar |
---|
K0611.100401 | com fenda exterior | aço | - | 9 | M3x8 | 4 | 16 | 20,7 | | | sob consulta | | K0611.100501 | com fenda exterior | aço | - | 9 | M3x8 | 5 | 16 | 20,7 | | | sob consulta | | K0611.100601 | com fenda exterior | aço | - | 9 | M3x8 | 6 | 16 | 20,7 | | | sob consulta | | K0611.100801 | com fenda exterior | aço | - | 9 | M3x8 | 8 | 18 | 22,4 | | | sob consulta | | K0611.101001 | com fenda exterior | aço | - | 9 | M3x10 | 10 | 24 | 26 | | | sob consulta | | K0611.101201 | com fenda exterior | aço | - | 11 | M4x12 | 12 | 28 | 31,8 | | | sob consulta | | K0611.101501 | com fenda exterior | aço | - | 13 | M5x16 | 15 | 34 | 39,4 | | | sob consulta | | K0611.101601 | com fenda exterior | aço | - | 13 | M5x16 | 16 | 34 | 39,4 | | | sob consulta | | K0611.101801 | com fenda exterior | aço | - | 13 | M5x16 | 18 | 36 | 41,1 | | | sob consulta | | K0611.102001 | com fenda exterior | aço | - | 15 | M6x18 | 20 | 40 | 46,4 | | | sob consulta | | K0611.102201 | com fenda exterior | aço | - | 15 | M6x18 | 22 | 42 | 48,1 | | | sob consulta | | K0611.102501 | com fenda exterior | aço | - | 15 | M6x18 | 25 | 45 | 50,8 | | | sob consulta | | K0611.102801 | com fenda exterior | aço | - | 15 | M6x18 | 28 | 48 | 53,7 | | | sob consulta | | K0611.103001 | com fenda exterior | aço | - | 15 | M6x18 | 30 | 54 | 58,6 | | | sob consulta | | K0611.104001 | com fenda exterior | aço | - | 15 | M6x18 | 40 | 60 | 65 | | | sob consulta | | K0611.105001 | com fenda exterior | aço | - | 19 | M8x25 | 50 | 78 | 87 | | | sob consulta | | K0611.100402 | com fenda exterior | aço inoxidável | 1.4305 | 9 | M3x8 | 4 | 16 | 20,7 | | | sob consulta | | K0611.100502 | com fenda exterior | aço inoxidável | 1.4305 | 9 | M3x8 | 5 | 16 | 20,7 | | | sob consulta | | K0611.100602 | com fenda exterior | aço inoxidável | 1.4305 | 9 | M3x8 | 6 | 16 | 20,7 | | | sob consulta | | K0611.100802 | com fenda exterior | aço inoxidável | 1.4305 | 9 | M3x8 | 8 | 18 | 22,4 | | | sob consulta | | K0611.101002 | com fenda exterior | aço inoxidável | 1.4305 | 9 | M3x10 | 10 | 24 | 26 | | | sob consulta | | K0611.101202 | com fenda exterior | aço inoxidável | 1.4305 | 11 | M4x12 | 12 | 28 | 31,8 | | | sob consulta | | K0611.101502 | com fenda exterior | aço inoxidável | 1.4305 | 13 | M5x16 | 15 | 34 | 39,4 | | | sob consulta | | K0611.101602 | com fenda exterior | aço inoxidável | 1.4305 | 13 | M5x16 | 16 | 34 | 39,4 | | | sob consulta | | K0611.101802 | com fenda exterior | aço inoxidável | 1.4305 | 13 | M5x16 | 18 | 36 | 41,1 | | | sob consulta | | K0611.102002 | com fenda exterior | aço inoxidável | 1.4305 | 15 | M6x18 | 20 | 40 | 46,4 | | | sob consulta | | K0611.102202 | com fenda exterior | aço inoxidável | 1.4305 | 15 | M6x18 | 22 | 42 | 48,1 | | | sob consulta | | K0611.102502 | com fenda exterior | aço inoxidável | 1.4305 | 15 | M6x18 | 25 | 45 | 50,8 | | | sob consulta | | K0611.102802 | com fenda exterior | aço inoxidável | 1.4305 | 15 | M6x18 | 28 | 48 | 53,7 | | | sob consulta | | K0611.103002 | com fenda exterior | aço inoxidável | 1.4305 | 15 | M6x18 | 30 | 54 | 58,6 | | | sob consulta | | K0611.104002 | com fenda exterior | aço inoxidável | 1.4305 | 15 | M6x18 | 40 | 60 | 65 | | | sob consulta | | K0611.105002 | com fenda exterior | aço inoxidável | 1.4305 | 19 | M8x25 | 50 | 78 | 87 | | | sob consulta | | K0611.100404 | com fenda exterior | aço inoxidável A4 | 1.4404 | 9 | M3x8 | 4 | 16 | 20,7 | | | sob consulta | | K0611.100504 | com fenda exterior | aço inoxidável A4 | 1.4404 | 9 | M3x8 | 5 | 16 | 20,7 | | | sob consulta | | K0611.100604 | com fenda exterior | aço inoxidável A4 | 1.4404 | 9 | M3x8 | 6 | 16 | 20,7 | | | sob consulta | | K0611.100804 | com fenda exterior | aço inoxidável A4 | 1.4404 | 9 | M3x8 | 8 | 18 | 22,4 | | | sob consulta | | K0611.101004 | com fenda exterior | aço inoxidável A4 | 1.4404 | 9 | M3x10 | 10 | 24 | 26 | | | sob consulta | | K0611.101204 | com fenda exterior | aço inoxidável A4 | 1.4404 | 11 | M4x12 | 12 | 28 | 31,8 | | | sob consulta | | K0611.101504 | com fenda exterior | aço inoxidável A4 | 1.4404 | 13 | M5x16 | 15 | 34 | 39,4 | | | sob consulta | | K0611.101604 | com fenda exterior | aço inoxidável A4 | 1.4404 | 13 | M5x16 | 16 | 34 | 39,4 | | | sob consulta | | K0611.101804 | com fenda exterior | aço inoxidável A4 | 1.4404 | 13 | M5x16 | 18 | 36 | 41,1 | | | sob consulta | | K0611.102004 | com fenda exterior | aço inoxidável A4 | 1.4404 | 15 | M6x18 | 20 | 40 | 46,4 | | | sob consulta | | K0611.102204 | com fenda exterior | aço inoxidável A4 | 1.4404 | 15 | M6x18 | 22 | 42 | 48,1 | | | sob consulta | | K0611.102504 | com fenda exterior | aço inoxidável A4 | 1.4404 | 15 | M6x18 | 25 | 45 | 50,8 | | | sob consulta | | K0611.102804 | com fenda exterior | aço inoxidável A4 | 1.4404 | 15 | M6x18 | 28 | 48 | 53,7 | | | sob consulta | | K0611.103004 | com fenda exterior | aço inoxidável A4 | 1.4404 | 15 | M6x18 | 30 | 54 | 58,6 | | | sob consulta | | K0611.104004 | com fenda exterior | aço inoxidável A4 | 1.4404 | 15 | M6x18 | 40 | 60 | 65 | | | sob consulta | | K0611.105004 | com fenda exterior | aço inoxidável A4 | 1.4404 | 19 | M8x25 | 50 | 78 | 87 | | | sob consulta | | K0611.100403 | com fenda exterior | alumínio | - | 9 | M3x8 | 4 | 16 | 20,7 | | | sob consulta | | K0611.100503 | com fenda exterior | alumínio | - | 9 | M3x8 | 5 | 16 | 20,7 | | | sob consulta | | K0611.100603 | com fenda exterior | alumínio | - | 9 | M3x8 | 6 | 16 | 20,7 | | | sob consulta | | K0611.100803 | com fenda exterior | alumínio | - | 9 | M3x8 | 8 | 18 | 22,4 | | | sob consulta | | K0611.101003 | com fenda exterior | alumínio | - | 9 | M3x10 | 10 | 24 | 26 | | | sob consulta | | K0611.101203 | com fenda exterior | alumínio | - | 11 | M4x12 | 12 | 28 | 31,8 | | | sob consulta | | K0611.101503 | com fenda exterior | alumínio | - | 13 | M5x16 | 15 | 34 | 39,4 | | | sob consulta | | K0611.101603 | com fenda exterior | alumínio | - | 13 | M5x16 | 16 | 34 | 39,4 | | | sob consulta | | K0611.101803 | com fenda exterior | alumínio | - | 13 | M5x16 | 18 | 36 | 41,1 | | | sob consulta | | K0611.102003 | com fenda exterior | alumínio | - | 15 | M6x18 | 20 | 40 | 46,4 | | | sob consulta | | K0611.102203 | com fenda exterior | alumínio | - | 15 | M6x18 | 22 | 42 | 48,1 | | | sob consulta | | K0611.102503 | com fenda exterior | alumínio | - | 15 | M6x18 | 25 | 45 | 50,8 | | | sob consulta | | K0611.102803 | com fenda exterior | alumínio | - | 15 | M6x18 | 28 | 48 | 53,7 | | | sob consulta | | K0611.103003 | com fenda exterior | alumínio | - | 15 | M6x18 | 30 | 54 | 58,6 | | | sob consulta | | K0611.104003 | com fenda exterior | alumínio | - | 15 | M6x18 | 40 | 60 | 65 | | | sob consulta | | K0611.105003 | com fenda exterior | alumínio | - | 19 | M8x25 | 50 | 78 | 87 | | | sob consulta | |
