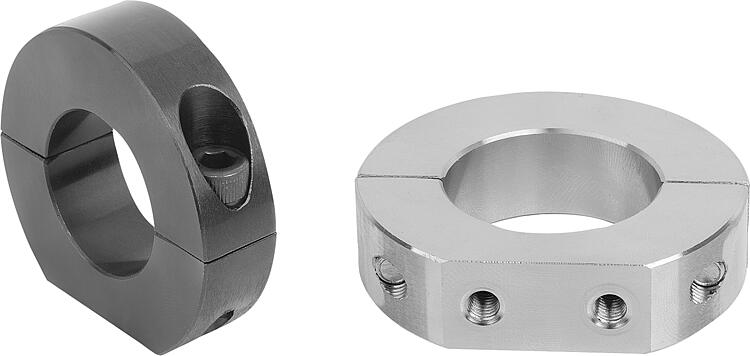

K2224Anéis de aperto em aço ou aço inoxidável bipartidos com... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço.
Aço inoxidável 1.4305. Versão:Aço brunido.
Aço com superfície sem tratamento.Indicação:Anéis de aperto bipartidos, com superfície de apoio, envolvem o eixo com uma distribuição uniforme das forças de aperto. Isso leva a um ajuste perfeito com as mais altas forças de retenção, sem danificação do eixo.
A tolerância do eixo deve permanecer dentro da medida h11.
Através da versão de duas peças, é possível executar a montagem rápida e simples, sem ter que desmontar os componentes ao lado.
Os furos roscados dos anéis de aperto bipartidos podem ser usados para fixar outros elementos, como alavancas de engrenagem ou cames, em eixos e árvores. Eles podem ser montados de forma fácil e segura com forte força de fixação, reduzindo a altura da ranhura sem danificar a superfície dos eixos. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

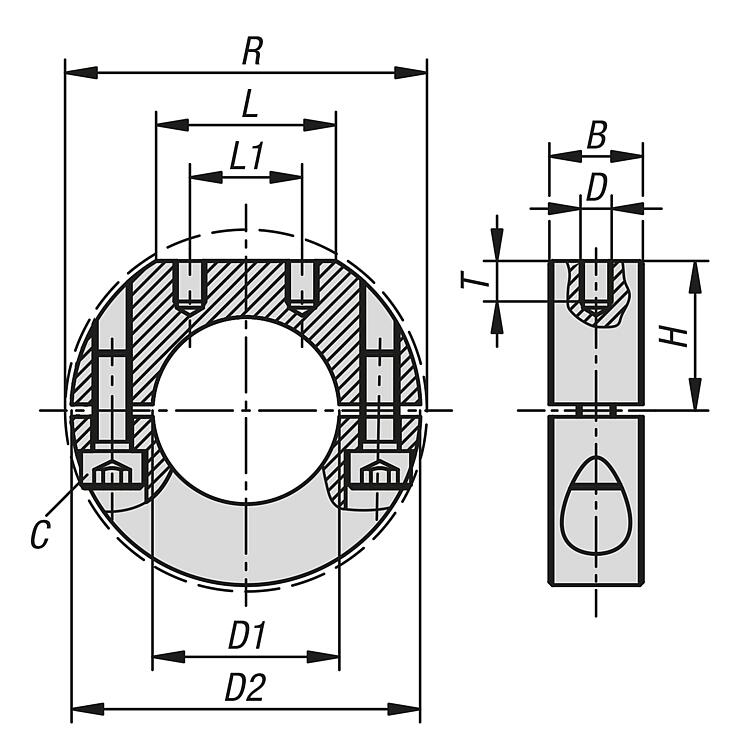

| Código do artigo | Material
do corpo
básico | Chave
de aço | B
| C
(DIN 912) | D | D1 | D2 | H | L | L1 | R | T | CAD | Aces. | Preço | Encomendar |
|---|
| K2224.01001 | aço | 1.0503 | 9 | M3x10 | M3 | 10 | 28 | 12 | 14,5 | 8 | - | 4 |  | | sob consulta | | | K2224.01201 | aço | 1.0503 | 11 | M4x12 | M3 | 12 | 30 | 13 | 15 | 8 | 31,8 | 4 | | | sob consulta | | | K2224.01401 | aço | 1.0503 | 11 | M04X14 | M3 | 14 | 32 | 14 | 15 | 9 | 33,9 | 4 | | | sob consulta | | | K2224.01501 | aço | 1.0503 | 13 | M5x16 | M4 | 15 | 36 | 15 | 19,5 | 12 | 39,4 | 5,5 | | | sob consulta | | | K2224.01601 | aço | 1.0503 | 13 | M5x16 | M4 | 16 | 38 | 16 | 20 | 13 | 39,4 | 5,5 | | | sob consulta | | | K2224.01801 | aço | 1.0503 | 13 | M5x16 | M4 | 18 | 40 | 17 | 21 | 12,5 | 42,2 | 5,5 | | | sob consulta | | | K2224.02001 | aço | 1.0503 | 15 | M06X16 | M4 | 20 | 42 | 18 | 21,5 | 14 | 46,4 | 5,5 | | | sob consulta | | | K2224.02201 | aço | 1.0503 | 15 | M06X16 | M4 | 22 | 46 | 20 | 22,5 | 12 | 48,1 | 5,5 | | | sob consulta | | | K2224.02501 | aço | 1.0503 | 15 | M06X16 | M4 | 25 | 48 | 21 | 23 | 12,5 | 50,8 | 5,5 | | | sob consulta | | | K2224.02801 | aço | 1.0503 | 15 | M06X16 | M5 | 28 | 54 | 22,5 | 29 | 18,5 | - | 7 | | | sob consulta | | | K2224.03001 | aço | 1.0503 | 15 | M6x18 | M5 | 30 | 56 | 24 | 28,5 | 18 | 58,6 | 7 | | | sob consulta | | | K2224.03201 | aço | 1.0503 | 15 | M6x18 | M5 | 32 | 58 | 25 | 29 | 18 | 58,6 | 7 | | | sob consulta | | | K2224.03501 | aço | 1.0503 | 15 | M6x18 | M5 | 35 | 60 | 26 | 30 | 20 | 61,6 | 7 | | | sob consulta | | | K2224.03801 | aço | 1.0503 | 15 | M6x18 | M5 | 38 | 66 | 27 | 37 | 27 | - | 7 | | | sob consulta | | | K2224.04001 | aço | 1.0503 | 15 | M6x18 | M5 | 40 | 66 | 27 | 37 | 27 | - | 7 | | | sob consulta | | | K2224.04501 | aço | 1.0503 | 19 | M8x25 | M6 | 45 | 76 | 31 | 41,5 | 28 | 79,4 | 8,5 | | | sob consulta | | | K2224.05001 | aço | 1.0503 | 19 | M8x25 | M6 | 50 | 82 | 34,5 | 43,5 | 29 | 84,2 | 8,5 | | | sob consulta | | | K2224.01002 | aço inoxidável | 1.4305 | 9 | M3x10 | M3 | 10 | 28 | 12 | 14,5 | 8 | - | 4 | | | sob consulta | | | K2224.01202 | aço inoxidável | 1.4305 | 11 | M4x12 | M3 | 12 | 30 | 13 | 15 | 8 | 31,8 | 4 | | | sob consulta | | | K2224.01402 | aço inoxidável | 1.4305 | 11 | M04X14 | M3 | 14 | 32 | 14 | 15 | 9 | 33,9 | 4 | | | sob consulta | | | K2224.01502 | aço inoxidável | 1.4305 | 13 | M5x16 | M4 | 15 | 36 | 15 | 19,5 | 12 | 39,4 | 5,5 | | | sob consulta | | | K2224.01602 | aço inoxidável | 1.4305 | 13 | M5x16 | M4 | 16 | 38 | 16 | 20 | 13 | 39,4 | 5,5 | | | sob consulta | | | K2224.01802 | aço inoxidável | 1.4305 | 13 | M5x16 | M4 | 18 | 40 | 17 | 21 | 12,5 | 42,2 | 5,5 | | | sob consulta | | | K2224.02002 | aço inoxidável | 1.4305 | 15 | M06X16 | M4 | 20 | 42 | 18 | 21,5 | 14 | 46,4 | 5,5 | | | sob consulta | | | K2224.02202 | aço inoxidável | 1.4305 | 15 | M06X16 | M4 | 22 | 46 | 20 | 22,5 | 12 | 48,1 | 5,5 | | | sob consulta | | | K2224.02502 | aço inoxidável | 1.4305 | 15 | M06X16 | M4 | 25 | 48 | 21 | 23 | 12,5 | 50,8 | 5,5 | | | sob consulta | | | K2224.02802 | aço inoxidável | 1.4305 | 15 | M06X16 | M5 | 28 | 54 | 22,5 | 29 | 18,5 | - | 7 | | | sob consulta | | | K2224.03002 | aço inoxidável | 1.4305 | 15 | M6x18 | M5 | 30 | 56 | 24 | 28,5 | 18 | 58,6 | 7 | | | sob consulta | | | K2224.03202 | aço inoxidável | 1.4305 | 15 | M6x18 | M5 | 32 | 58 | 25 | 29 | 18 | 58,6 | 7 | | | sob consulta | | | K2224.03502 | aço inoxidável | 1.4305 | 15 | M6x18 | M5 | 35 | 60 | 26 | 30 | 20 | 61,6 | 7 | | | sob consulta | | | K2224.03802 | aço inoxidável | 1.4305 | 15 | M6x18 | M5 | 38 | 66 | 27 | 37 | 27 | - | 7 | | | sob consulta | | | K2224.04002 | aço inoxidável | 1.4305 | 15 | M6x18 | M5 | 40 | 66 | 27 | 37 | 27 | - | 7 | | | sob consulta | | | K2224.04502 | aço inoxidável | 1.4305 | 19 | M8x25 | M6 | 45 | 76 | 31 | 41,5 | 28 | 79,4 | 8,5 | | | sob consulta | | | K2224.05002 | aço inoxidável | 1.4305 | 19 | M8x25 | M6 | 50 | 82 | 34,5 | 43,5 | 29 | 84,2 | 8,5 | | | sob consulta | |
