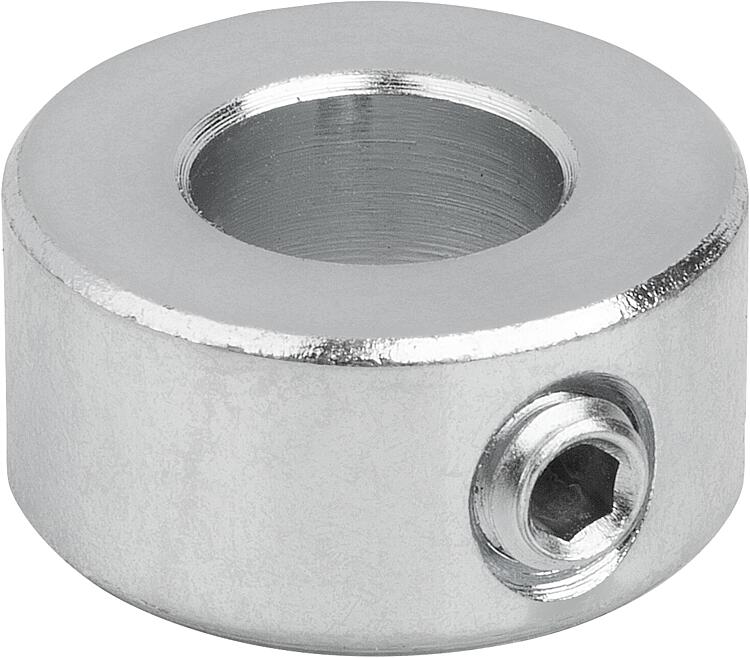

        Anel de ajuste DIN 705, em aço, Forma E, sextavado interno

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:Superfície sem tratamento, passivada na cor azul.Indicação de desenho:

1) segundo pino roscado a partir de D1 ≥ 75

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0406_E Anel de ajuste DIN 705, em aço, Forma E, sextavado interno

278 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Superfície Corpo básico	Forma	D1	B	D2	D3 Pino roscado	Preço
K0406.300301	aço	superfície sem tratamento	E	3	5	7	M2x3	sob consulta
K0406.300401	aço	superfície sem tratamento	E	4	5	8	M2,5x3	sob consulta
K0406.300501	aço	superfície sem tratamento	E	5	6	10	M3x4	sob consulta
K0406.300601	aço	superfície sem tratamento	E	6	8	12	M4x5	sob consulta
K0406.300701	aço	superfície sem tratamento	E	7	8	12	M4x5	sob consulta
K0406.300801	aço	superfície sem tratamento	E	8	8	16	M4x6	sob consulta
K0406.300901	aço	superfície sem tratamento	E	9	10	18	M5x8	sob consulta
K0406.301001	aço	superfície sem tratamento	E	10	10	20	M5x8	sob consulta
K0406.301101	aço	superfície sem tratamento	E	11	10	20	M5x8	sob consulta
K0406.301201	aço	superfície sem tratamento	E	12	12	22	M6x8	sob consulta
K0406.301401	aço	superfície sem tratamento	E	14	12	25	M6x8	sob consulta
K0406.301501	aço	superfície sem tratamento	E	15	12	25	M6x8	sob consulta
K0406.301601	aço	superfície sem tratamento	E	16	12	28	M6x8	sob consulta
K0406.301801	aço	superfície sem tratamento	E	18	14	32	M6x8	sob consulta
K0406.302001	aço	superfície sem tratamento	E	20	14	32	M6x8	sob consulta
K0406.302401	aço	superfície sem tratamento	E	24	16	40	M8x12	sob consulta
K0406.302501	aço	superfície sem tratamento	E	25	16	40	M8x10	sob consulta
K0406.302601	aço	superfície sem tratamento	E	26	16	40	M8x10	sob consulta
K0406.302801	aço	superfície sem tratamento	E	28	16	45	M8x12	sob consulta
K0406.303001	aço	superfície sem tratamento	E	30	16	45	M8x10	sob consulta
K0406.303201	aço	superfície sem tratamento	E	32	16	50	M8x12	sob consulta
K0406.303501	aço	superfície sem tratamento	E	35	16	56	M8x12	sob consulta
K0406.303601	aço	superfície sem tratamento	E	36	16	56	M8x12	sob consulta
K0406.303801	aço	superfície sem tratamento	E	38	16	56	M8x12	sob consulta
K0406.304001	aço	superfície sem tratamento	E	40	18	63	M10x16	sob consulta
K0406.304201	aço	superfície sem tratamento	E	42	18	63	M10x16	sob consulta
K0406.304501	aço	superfície sem tratamento	E	45	18	70	M10x16	sob consulta
K0406.304801	aço	superfície sem tratamento	E	48	18	70	M10x16	sob consulta
K0406.305001	aço	superfície sem tratamento	E	50	18	80	M10x16	sob consulta
K0406.305201	aço	superfície sem tratamento	E	52	18	80	M10x16	sob consulta
K0406.305501	aço	superfície sem tratamento	E	55	18	80	M10x16	sob consulta
K0406.305601	aço	superfície sem tratamento	E	56	18	80	M10x16	sob consulta
K0406.305801	aço	superfície sem tratamento	E	58	20	90	M10x16	sob consulta
K0406.306001	aço	superfície sem tratamento	E	60	20	90	M10x16	sob consulta
K0406.306301	aço	superfície sem tratamento	E	63	20	90	M10x16	sob consulta
K0406.306501	aço	superfície sem tratamento	E	65	20	100	M10x20	sob consulta
K0406.306801	aço	superfície sem tratamento	E	68	20	100	M10x20	sob consulta
K0406.307001	aço	superfície sem tratamento	E	70	20	100	M10x20	sob consulta
K0406.307201	aço	superfície sem tratamento	E	72	20	100	M10x20	sob consulta
K0406.307501	aço inoxidável A2	superfície sem tratamento	E	75	22	110	M12x20	sob consulta
K0406.308001	aço inoxidável A2	superfície sem tratamento	E	80	22	110	M12x20	sob consulta
K0406.308501	aço inoxidável A2	superfície sem tratamento	E	85	22	125	M12x25	sob consulta
K0406.309001	aço inoxidável A2	superfície sem tratamento	E	90	22	125	M12x20	sob consulta
K0406.310001	aço inoxidável A2	superfície sem tratamento	E	100	25	140	M12x25	sob consulta
K0406.300303	aço	zincado, passivado na cor azul	E	3	5	7	M2x3	sob consulta
K0406.300403	aço	zincado, passivado na cor azul	E	4	5	8	M2,5x3	sob consulta
K0406.300503	aço	zincado, passivado na cor azul	E	5	6	10	M3x4	sob consulta
K0406.300603	aço	zincado, passivado na cor azul	E	6	8	12	M4x5	sob consulta
K0406.300703	aço	zincado, passivado na cor azul	E	7	8	12	M4x5	sob consulta
K0406.300803	aço	zincado, passivado na cor azul	E	8	8	16	M4x6	sob consulta
K0406.300903	aço	zincado, passivado na cor azul	E	9	10	18	M5x8	sob consulta
K0406.301003	aço	zincado, passivado na cor azul	E	10	10	20	M5x8	sob consulta
K0406.301103	aço	zincado, passivado na cor azul	E	11	10	20	M5x8	sob consulta
K0406.301203	aço	zincado, passivado na cor azul	E	12	12	22	M6x8	sob consulta
K0406.301403	aço	zincado, passivado na cor azul	E	14	12	25	M6x8	sob consulta
K0406.301503	aço	zincado, passivado na cor azul	E	15	12	25	M6x8	sob consulta
K0406.301603	aço	zincado, passivado na cor azul	E	16	12	28	M6x8	sob consulta
K0406.301803	aço	zincado, passivado na cor azul	E	18	14	32	M6x8	sob consulta
K0406.302003	aço	zincado, passivado na cor azul	E	20	14	32	M6x8	sob consulta
K0406.302403	aço	zincado, passivado na cor azul	E	24	16	40	M8x12	sob consulta
K0406.302503	aço	zincado, passivado na cor azul	E	25	16	40	M8x10	sob consulta
K0406.302603	aço	zincado, passivado na cor azul	E	26	16	40	M8x10	sob consulta
K0406.302803	aço	zincado, passivado na cor azul	E	28	16	45	M8x12	sob consulta
K0406.303003	aço	zincado, passivado na cor azul	E	30	16	45	M8x10	sob consulta
K0406.303203	aço	zincado, passivado na cor azul	E	32	16	50	M8x12	sob consulta
K0406.303503	aço	zincado, passivado na cor azul	E	35	16	56	M8x12	sob consulta
K0406.303603	aço	zincado, passivado na cor azul	E	36	16	56	M8x12	sob consulta
K0406.303803	aço	zincado, passivado na cor azul	E	38	16	56	M8x12	sob consulta
K0406.304003	aço	zincado, passivado na cor azul	E	40	18	63	M10x16	sob consulta
K0406.304203	aço	zincado, passivado na cor azul	E	42	18	63	M10x16	sob consulta
K0406.304503	aço	zincado, passivado na cor azul	E	45	18	70	M10x16	sob consulta
K0406.304803	aço	zincado, passivado na cor azul	E	48	18	70	M10x16	sob consulta
K0406.305003	aço	zincado, passivado na cor azul	E	50	18	80	M10x16	sob consulta
K0406.305203	aço	zincado, passivado na cor azul	E	52	18	80	M10x16	sob consulta
K0406.305503	aço	zincado, passivado na cor azul	E	55	18	80	M10x16	sob consulta
K0406.305603	aço	zincado, passivado na cor azul	E	56	18	80	M10x16	sob consulta
K0406.305803	aço	zincado, passivado na cor azul	E	58	20	90	M10x16	sob consulta
K0406.306003	aço	zincado, passivado na cor azul	E	60	20	90	M10x16	sob consulta
K0406.306303	aço	zincado, passivado na cor azul	E	63	20	90	M10x16	sob consulta
K0406.306503	aço	zincado, passivado na cor azul	E	65	20	100	M10x20	sob consulta
K0406.306803	aço	zincado, passivado na cor azul	E	68	20	100	M10x20	sob consulta
K0406.307003	aço	zincado, passivado na cor azul	E	70	20	100	M10x20	sob consulta
K0406.307203	aço	zincado, passivado na cor azul	E	72	20	100	M10x20	sob consulta
K0406.307503	aço	zincado, passivado na cor azul	E	75	22	110	M12x20	sob consulta
K0406.308003	aço	zincado, passivado na cor azul	E	80	22	110	M12x20	sob consulta
K0406.308503	aço	zincado, passivado na cor azul	E	85	22	125	M12x25	sob consulta
K0406.309003	aço	zincado, passivado na cor azul	E	90	22	125	M12x20	sob consulta
K0406.310003	aço	zincado, passivado na cor azul	E	100	25	140	M12x25	sob consulta
