Elementos para regulagem de altura com contraporca

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de suporte, elementos de posicionamento, batentes reguláveis
    - Elementos ajustáveis na altura
      - Elementos para regulagem de altura com contraporca

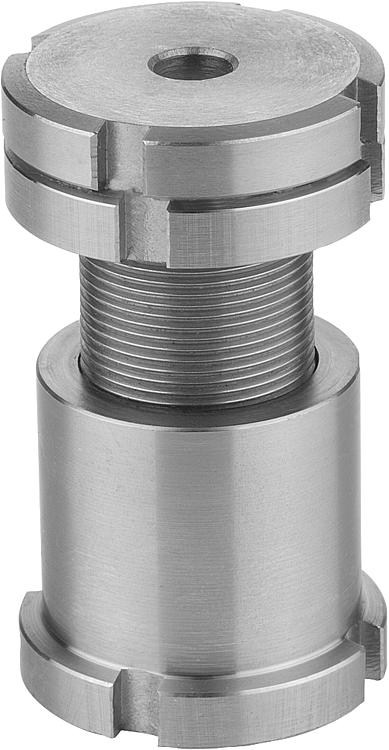

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Versão normal 1.7225,
Versão em aço inoxidável 1.4305.Versão:Versão padrão galvanizada com zinco, passivada na cor azul.
Versão em aço inoxidável com superfície sem tratamento.Indicação:Os elementos de regulagem de altura são utilizados na montagem e alinhamento de motores, agregados, elementos acionadores e nas linhas de produção. Nestes casos, a contraporca serve para a proteção de um ajuste previamente determinado. Tamanhos adicionais sob consulta.
A carga estática adicional F1 está disponível após dedução da força de pré-tensão (parafuso 8.8, µ m = 0,125) da carga total F.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0693 Elementos para regulagem de altura com contraporca

194 kB

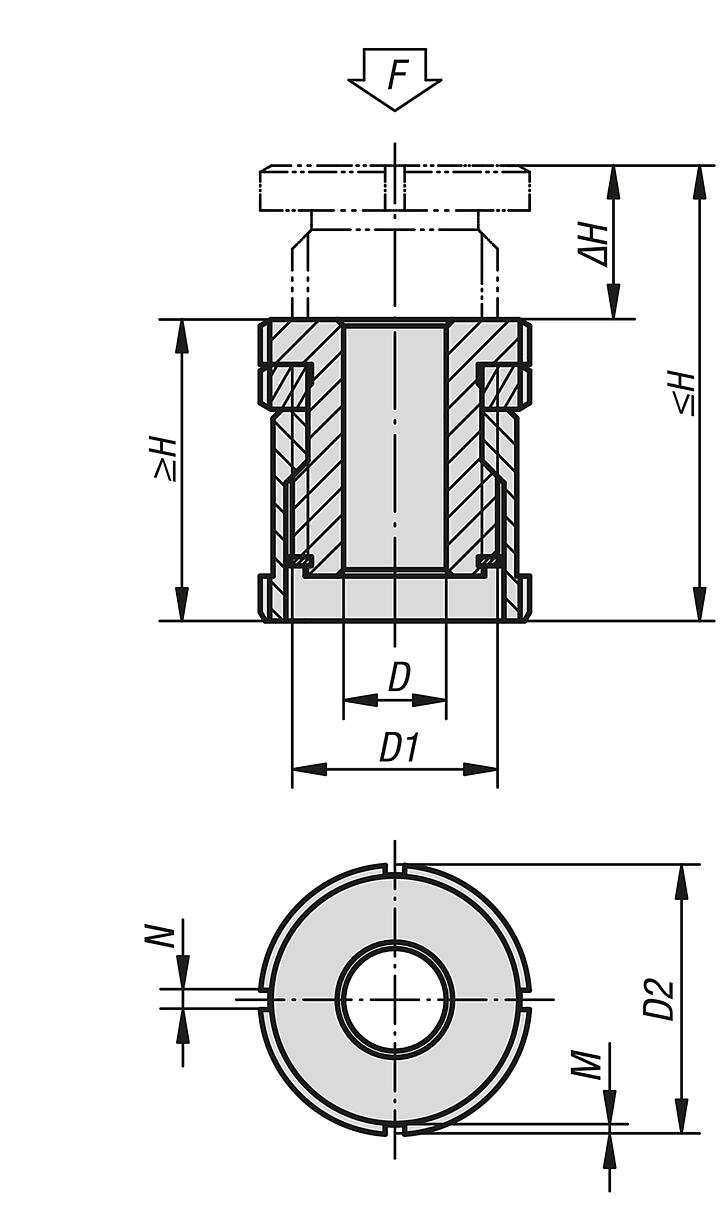

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	D	para parafuso	D1	D2	H mín.	H máx.	ΔH	N	M	F kN	F1 kN	Preço
K0693.01004	aço temperado	4,5	M4	M15x1	25	33	43	10	4	2	40	36	sob consulta
K0693.01005	aço temperado	5,5	M5	M15x1	25	33	43	10	4	2	40	33,4	sob consulta
K0693.01006	aço temperado	6,6	M6	M15x1	25	33	43	10	4	2	40	30,7	sob consulta
K0693.01406	aço temperado	6,6	M6	M20x1	32	41	55	14	4	2	65	55,7	sob consulta
K0693.01408	aço temperado	9	M8	M20x1	32	41	55	14	4	2	65	48	sob consulta
K0693.01410	aço temperado	11	M10	M20x1	32	41	55	14	4	2	65	37,9	sob consulta
K0693.01810	aço temperado	11	M10	M30x1,5	45	49	67	18	5	2	120	92,9	sob consulta
K0693.01812	aço temperado	13,5	M12	M30x1,5	45	49	67	18	5	2	120	80,4	sob consulta
K0693.01816	aço temperado	17,5	M16	M30x1,5	45	49	67	18	5	2	120	45,5	sob consulta
K0693.02316	aço temperado	17,5	M16	M40x1,5	58	63	86	23	6	2,5	210	136	sob consulta
K0693.02320	aço temperado	22	M20	M40x1,5	58	63	86	23	6	2,5	210	90	sob consulta
K0693.02324	aço temperado	26	M24	M40x1,5	58	63	86	23	6	2,5	210	37	sob consulta
K0693.02920	aço temperado	22	M20	M50x1,5	70	77	106	29	6	2,5	330	210	sob consulta
K0693.02924	aço temperado	26	M24	M50x1,5	70	77	106	29	6	2,5	330	157	sob consulta
K0693.02930	aço temperado	33	M30	M50x1,5	70	77	106	29	6	2,5	330	53	sob consulta
K0693.010041	aço inoxidável	4,5	M4	M15x1	25	33	43	10	4	2	27,1	24,14	sob consulta
K0693.010051	aço inoxidável	5,5	M5	M15x1	25	33	43	10	4	2	27,1	22,24	sob consulta
K0693.010061	aço inoxidável	6,6	M6	M15x1	25	33	43	10	4	2	27,1	20,26	sob consulta
K0693.014061	aço inoxidável	6,6	M6	M20x1	32	41	55	14	4	2	43,4	36,56	sob consulta
K0693.014081	aço inoxidável	9	M8	M20x1	32	41	55	14	4	2	43,4	30,86	sob consulta
K0693.014101	aço inoxidável	11	M10	M20x1	32	41	55	14	4	2	43,4	23,41	sob consulta
K0693.018101	aço inoxidável	11	M10	M30x1,5	45	49	67	18	5	2	84	64,01	sob consulta
K0693.018121	aço inoxidável	13,5	M12	M30x1,5	45	49	67	18	5	2	84	54,82	sob consulta
K0693.018161	aço inoxidável	17,5	M16	M30x1,5	45	49	67	18	5	2	84	28,9	sob consulta
K0693.023161	aço inoxidável	17,5	M16	M40x1,5	58	63	86	23	6	2,5	148	92,9	sob consulta
K0693.023201	aço inoxidável	22	M20	M40x1,5	58	63	86	23	6	2,5	148	59,08	sob consulta
K0693.023241	aço inoxidável	26	M24	M40x1,5	58	63	86	23	6	2,5	148	20,3	sob consulta
K0693.029201	aço inoxidável	22	M20	M50x1,5	70	77	106	29	6	2,5	225	136,08	sob consulta
K0693.029241	aço inoxidável	26	M24	M50x1,5	70	77	106	29	6	2,5	225	97,3	sob consulta
K0693.029301	aço inoxidável	33	M30	M50x1,5	70	77	106	29	6	2,5	225	20,6	sob consulta
