      - Elementos de regulagem de altura com arruela esférica de compensação

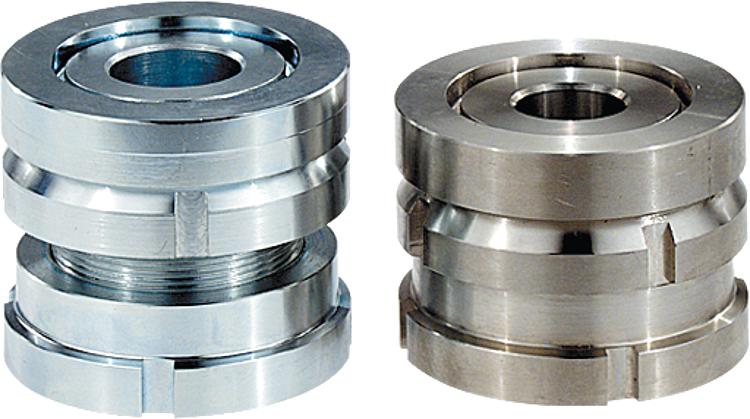

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Versão normal 1.7225,
Versão em aço inoxidável 1.4305.Versão:Versão padrão galvanizada com zinco, passivada na cor azul.
Versão em aço inoxidável com superfície sem tratamento.Indicação:Os elementos para regulagem de altura com arruela esférica de compensação são utilizados na montagem e no alinhamento de motores, agregados, elementos de acionamento e linhas de produção. Com eles se consegue um exato posicionamento na montagem de superfícies inclinadas até um ângulo de aproximadamente 4°.
A carga estática adicional F1 está disponível após dedução da força de pré-tensão (parafuso 8.8, µ m = 0,125) da carga total F.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0695 Elementos de regulagem de altura com arruela esférica de compensação

199 kB

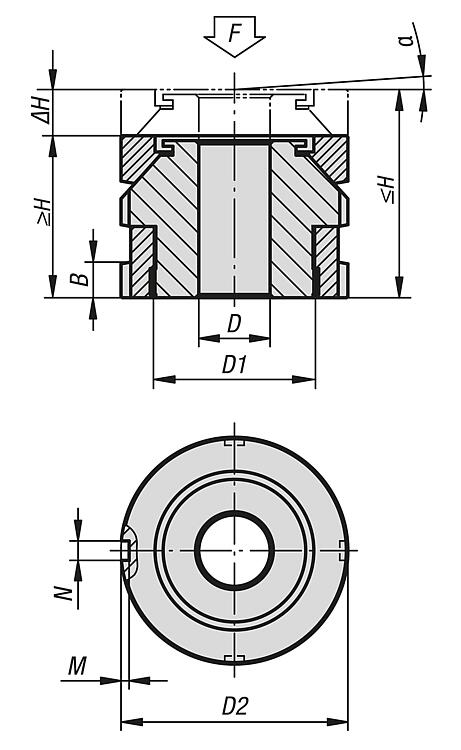

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	D	para parafuso	D1	D2	H mín.	H máx.	ΔH	N	M	α	F kN	F1 kN	Preço
K0695.0406	aço temperado	6,6	M6	M15x1	25	22	26	4	4	2	4°	40	36	sob consulta
K0695.0506	aço temperado	6,6	M6	M20x1	32	26	31	5	4	2	4°	65	55,7	sob consulta
K0695.0508	aço temperado	9	M8	M20x1	32	26	31	5	4	2	4°	65	48	sob consulta
K0695.0510	aço temperado	11	M10	M20x1	32	26	31	5	4	2	4°	65	37,9	sob consulta
K0695.0710	aço temperado	11	M10	M30x1,5	45	34	41	7	5	2	4°	120	92,9	sob consulta
K0695.0712	aço temperado	13,5	M12	M30x1,5	45	34	41	7	5	2	4°	120	80,4	sob consulta
K0695.0716	aço temperado	17,5	M16	M30x1,5	45	34	41	7	5	2	4°	120	45,5	sob consulta
K0695.0916	aço temperado	17,5	M16	M40x1,5	58	44	53	9	6	2,5	4°	210	136	sob consulta
K0695.0920	aço temperado	22	M20	M40x1,5	58	44	53	9	6	2,5	4°	210	90	sob consulta
K0695.0924	aço temperado	26	M24	M40x1,5	58	44	53	9	6	2,5	4°	210	37	sob consulta
K0695.1020	aço temperado	22	M20	M50x1,5	70	50	60	10	6	2,5	4°	330	210	sob consulta
K0695.1024	aço temperado	26	M24	M50x1,5	70	50	60	10	6	2,5	4°	330	157	sob consulta
K0695.1030	aço temperado	33	M30	M50x1,5	70	50	60	10	6	2,5	4°	330	53	sob consulta
K0695.1224	aço temperado	26	M24	M60x2	80	56	68	12	7	3	4°	495	322	sob consulta
K0695.1230	aço temperado	33	M30	M60x2	80	56	68	12	7	3	4°	495	218	sob consulta
K0695.04061	aço inoxidável	6,6	M6	M15x1	25	22	26	4	4	2	4°	27,1	24,14	sob consulta
K0695.05061	aço inoxidável	6,6	M6	M20x1	32	26	31	5	4	2	4°	43,4	36,56	sob consulta
K0695.05081	aço inoxidável	9	M8	M20x1	32	26	31	5	4	2	4°	43,4	30,86	sob consulta
K0695.05101	aço inoxidável	11	M10	M20x1	32	26	31	5	4	2	4°	43,4	23,41	sob consulta
K0695.07101	aço inoxidável	11	M10	M30x1,5	45	34	41	7	5	2	4°	84	64,01	sob consulta
K0695.07121	aço inoxidável	13,5	M12	M30x1,5	45	34	41	7	5	2	4°	84	54,82	sob consulta
K0695.07161	aço inoxidável	17,5	M16	M30x1,5	45	34	41	7	5	2	4°	84	28,9	sob consulta
K0695.09161	aço inoxidável	17,5	M16	M40x1,5	58	44	53	9	6	2,5	4°	148	92,9	sob consulta
K0695.09201	aço inoxidável	22	M20	M40x1,5	58	44	53	9	6	2,5	4°	148	59,08	sob consulta
K0695.09241	aço inoxidável	26	M24	M40x1,5	58	44	53	9	6	2,5	4°	148	20,3	sob consulta
K0695.10201	aço inoxidável	22	M20	M50x1,5	70	50	60	10	6	2,5	4°	225	136,08	sob consulta
K0695.10241	aço inoxidável	26	M24	M50x1,5	70	50	60	10	6	2,5	4°	225	97,3	sob consulta
K0695.10301	aço inoxidável	33	M30	M50x1,5	70	50	60	10	6	2,5	4°	225	20,6	sob consulta
K0695.12241	aço inoxidável	26	M24	M60x2	80	56	68	12	7	3	4°	323	195,3	sob consulta
K0695.12301	aço inoxidável	33	M30	M60x2	80	56	68	12	7	3	4°	323	118,6	sob consulta
