K0115Elementos de regulagem de altura com arruela esférica de... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

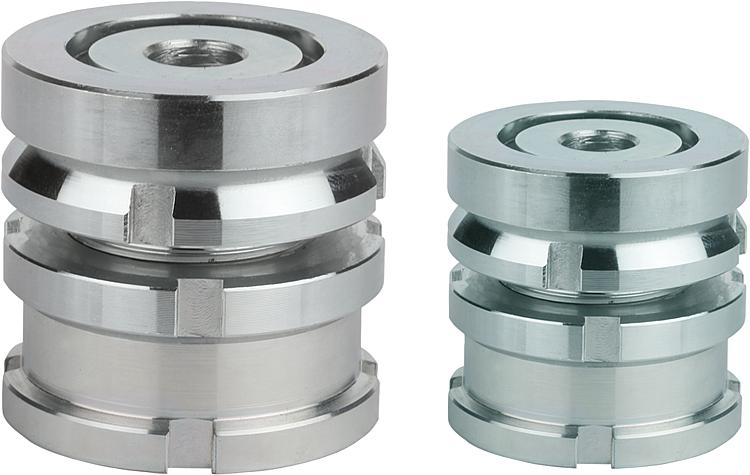

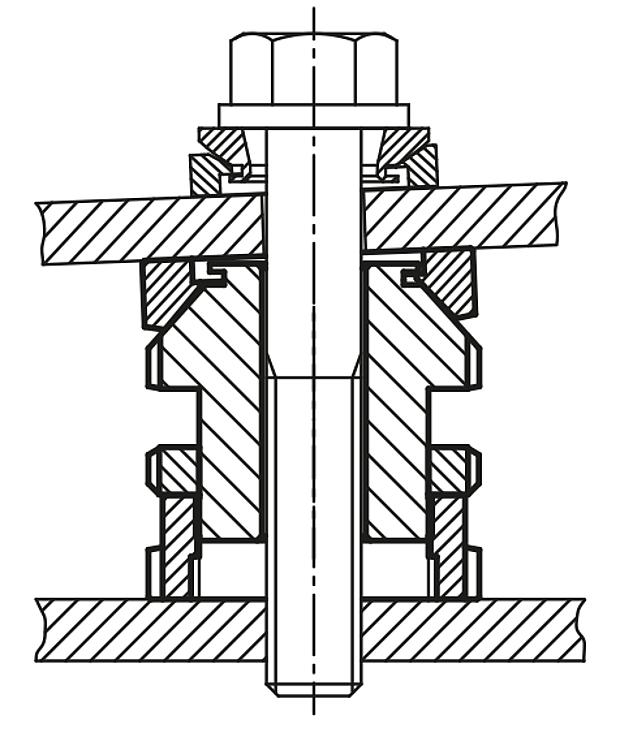

DescriçãoVersão:Versão padrão galvanizada com zinco, passivada na cor azul. Versão em aço inoxidável com superfície sem proteção anticorrosiva.Indicação:O elemento de ajuste de altura com arruela esférica de compensação e contraporca se utiliza em montagem e alinhamento de motores, agregados, elementos acionadores e linhas de produção. Com eles se consegue um exato posicionamento na montagem de superfícies inclinadas até um ângulo de aproximadamente 4°. Nestes casos, a contraporca serve para a proteção de um ajuste previamente determinado. A carga estática adicional F1 está disponível após dedução da força de pré-tensão (parafuso 8.8, µ m = 0,125) da carga total F. Acessórios:Arruelas esféricas de compensação K0691 DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

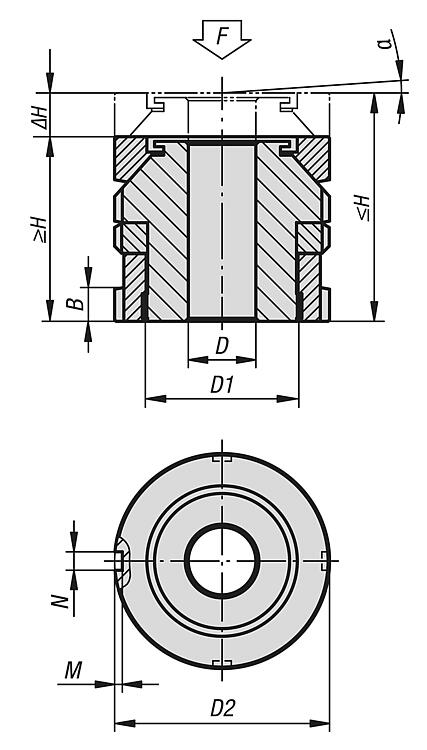

Código do artigo | Material do corpo básico | D | para parafuso | D1 | D2 | H mín.
| H máx.
| ΔH | N | M | α | F kN | F1 kN | CAD | Aces. | Preço | Encomendar |
---|
K0115.0406 | aço temperado | 6,6 | M6 | M15x1 | 25 | 27 | 31 | 4 | 4 | 2 | 4° | 40 | 36 | | | sob consulta | | K0115.0506 | aço temperado | 6,6 | M6 | M20x1 | 32 | 32 | 37 | 5 | 4 | 2 | 4° | 65 | 55,7 | | | sob consulta | | K0115.0508 | aço temperado | 9 | M8 | M20x1 | 32 | 32 | 37 | 5 | 4 | 2 | 4° | 65 | 48 | | | sob consulta | | K0115.0510 | aço temperado | 11 | M10 | M20x1 | 32 | 32 | 37 | 5 | 4 | 2 | 4° | 65 | 37,9 | | | sob consulta | | K0115.0710 | aço temperado | 11 | M10 | M30x1,5 | 45 | 41 | 48 | 7 | 5 | 2 | 4° | 120 | 92,9 | | | sob consulta | | K0115.0712 | aço temperado | 13,5 | M12 | M30x1,5 | 45 | 41 | 48 | 7 | 5 | 2 | 4° | 120 | 80,4 | | | sob consulta | | K0115.0716 | aço temperado | 17,5 | M16 | M30x1,5 | 45 | 41 | 48 | 7 | 5 | 2 | 4° | 120 | 45,5 | | | sob consulta | | K0115.0916 | aço temperado | 17,5 | M16 | M40x1,5 | 58 | 53 | 62 | 9 | 6 | 2,5 | 4° | 210 | 136 | | | sob consulta | | K0115.0920 | aço temperado | 22 | M20 | M40x1,5 | 58 | 53 | 62 | 9 | 6 | 2,5 | 4° | 210 | 90 | | | sob consulta | | K0115.0924 | aço temperado | 26 | M24 | M40x1,5 | 58 | 53 | 62 | 9 | 6 | 2,5 | 4° | 210 | 37 | | | sob consulta | | K0115.1020 | aço temperado | 22 | M20 | M50x1,5 | 70 | 61 | 71 | 10 | 6 | 2,5 | 4° | 330 | 210 | | | sob consulta | | K0115.1024 | aço temperado | 26 | M24 | M50x1,5 | 70 | 61 | 71 | 10 | 6 | 2,5 | 4° | 330 | 157 | | | sob consulta | | K0115.1030 | aço temperado | 33 | M30 | M50x1,5 | 70 | 61 | 71 | 10 | 6 | 2,5 | 4° | 330 | 53 | | | sob consulta | | K0115.1224 | aço temperado | 26 | M24 | M60x2 | 80 | 67 | 79 | 12 | 7 | 3 | 4° | 495 | 322 | | | sob consulta | | K0115.1230 | aço temperado | 33 | M30 | M60x2 | 80 | 67 | 79 | 12 | 7 | 3 | 4° | 495 | 218 | | | sob consulta | | K0115.04061 | aço inoxidável | 6,6 | M6 | M15x1 | 25 | 27 | 31 | 4 | 4 | 2 | 4° | 27,1 | 24,14 | | | sob consulta | | K0115.05061 | aço inoxidável | 6,6 | M6 | M20x1 | 32 | 32 | 37 | 5 | 4 | 2 | 4° | 43,4 | 36,56 | | | sob consulta | | K0115.05081 | aço inoxidável | 9 | M8 | M20x1 | 32 | 32 | 37 | 5 | 4 | 2 | 4° | 43,4 | 30,86 | | | sob consulta | | K0115.05101 | aço inoxidável | 11 | M10 | M20x1 | 32 | 32 | 37 | 5 | 4 | 2 | 4° | 43,4 | 23,41 | | | sob consulta | | K0115.07101 | aço inoxidável | 11 | M10 | M30x1,5 | 45 | 41 | 48 | 7 | 5 | 2 | 4° | 84 | 64,01 | | | sob consulta | | K0115.07121 | aço inoxidável | 13,5 | M12 | M30x1,5 | 45 | 41 | 48 | 7 | 5 | 2 | 4° | 84 | 54,82 | | | sob consulta | | K0115.07161 | aço inoxidável | 17,5 | M16 | M30x1,5 | 45 | 41 | 48 | 7 | 5 | 2 | 4° | 84 | 28,9 | | | sob consulta | | K0115.09161 | aço inoxidável | 17,5 | M16 | M40x1,5 | 58 | 53 | 62 | 9 | 6 | 2,5 | 4° | 148 | 92,9 | | | sob consulta | | K0115.09201 | aço inoxidável | 22 | M20 | M40x1,5 | 58 | 53 | 62 | 9 | 6 | 2,5 | 4° | 148 | 59,08 | | | sob consulta | | K0115.09241 | aço inoxidável | 26 | M24 | M40x1,5 | 58 | 53 | 62 | 9 | 6 | 2,5 | 4° | 148 | 20,3 | | | sob consulta | | K0115.10201 | aço inoxidável | 22 | M20 | M50x1,5 | 70 | 61 | 71 | 10 | 6 | 2,5 | 4° | 225 | 136,08 | | | sob consulta | | K0115.10241 | aço inoxidável | 26 | M24 | M50x1,5 | 70 | 61 | 71 | 10 | 6 | 2,5 | 4° | 225 | 97,3 | | | sob consulta | | K0115.10301 | aço inoxidável | 33 | M30 | M50x1,5 | 70 | 61 | 71 | 10 | 6 | 2,5 | 4° | 225 | 20,6 | | | sob consulta | | K0115.12241 | aço inoxidável | 26 | M24 | M60x2 | 80 | 67 | 79 | 12 | 7 | 3 | 4° | 323 | 195,3 | | | sob consulta | | K0115.12301 | aço inoxidável | 33 | M30 | M60x2 | 80 | 67 | 79 | 12 | 7 | 3 | 4° | 323 | 118,6 | | | sob consulta | |
