- Adaptação Código do artigo
|
|

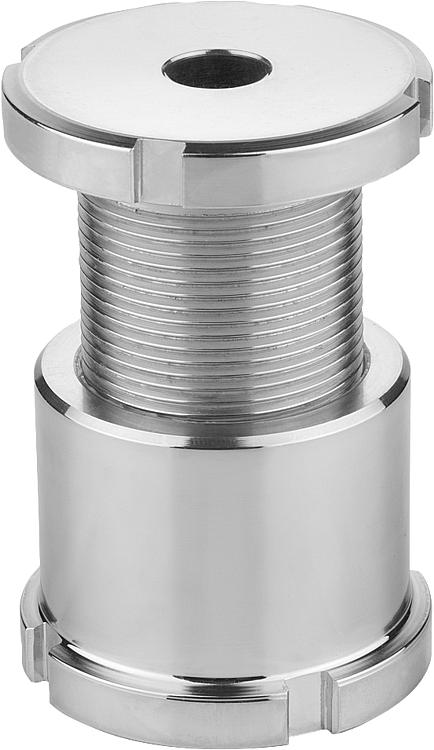

K0692Elementos para regulagem de altura |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Versão normal 1.7225,
Versão em aço inoxidável 1.4305.Versão:Versão padrão galvanizada com zinco, passivada na cor azul. Versão em aço inoxidável com superfície sem tratamento.Indicação:Os elementos de regulagem de altura são utilizados na montagem e alinhamento de motores, agregados, elementos acionadores e nas linhas de produção. Eles se caracterizam pelo seu grande deslocamento de 15 mm até 40 mm. Outros tamanhos podem ser obtidos sob consulta. A carga estática adicional F1 está disponível após dedução da força de pré-tensão (parafuso 8.8, µ m = 0,125) da carga total F.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

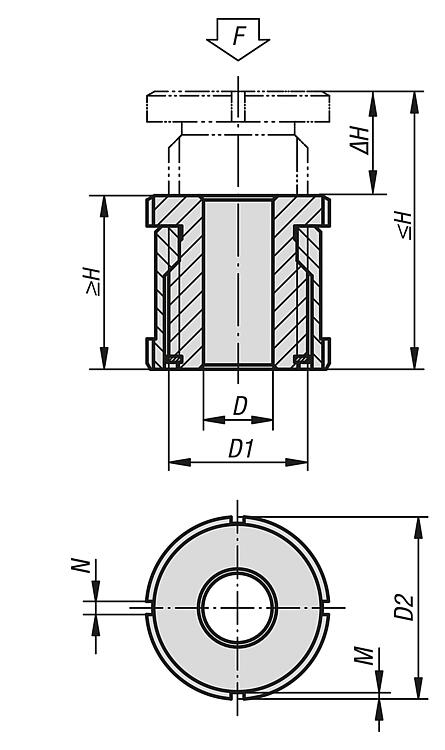

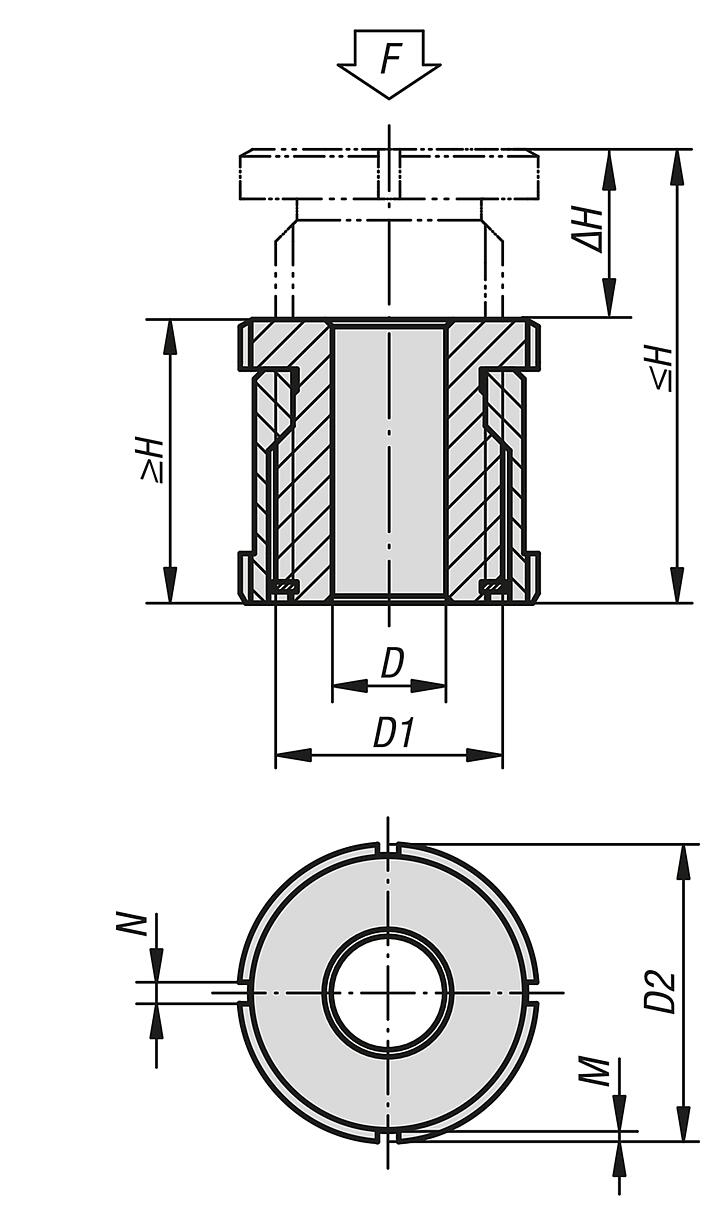

Código do artigo | Material do corpo básico | D | para parafuso | D1 | D2 | H mín.
| H máx.
| ΔH | N | M | F kN | F1 kN | CAD | Aces. | Preço | Encomendar |
---|
K0692.01504 | aço temperado | 4,5 | M4 | M15x1 | 25 | 28 | 43 | 15 | 4 | 2 | 40 | 36 | | | sob consulta | | K0692.01505 | aço temperado | 5,5 | M5 | M15x1 | 25 | 28 | 43 | 15 | 4 | 2 | 40 | 33,4 | | | sob consulta | | K0692.01506 | aço temperado | 6,6 | M6 | M15x1 | 25 | 28 | 43 | 15 | 4 | 2 | 40 | 30,7 | | | sob consulta | | K0692.02006 | aço temperado | 6,6 | M6 | M20x1 | 32 | 35 | 55 | 20 | 4 | 2 | 65 | 55,7 | | | sob consulta | | K0692.02008 | aço temperado | 9 | M8 | M20x1 | 32 | 35 | 55 | 20 | 4 | 2 | 65 | 48 | | | sob consulta | | K0692.02010 | aço temperado | 11 | M10 | M20x1 | 32 | 35 | 55 | 20 | 4 | 2 | 65 | 37,9 | | | sob consulta | | K0692.02510 | aço temperado | 11 | M10 | M30x1,5 | 45 | 42 | 67 | 25 | 5 | 2 | 120 | 92,9 | | | sob consulta | | K0692.02512 | aço temperado | 13,5 | M12 | M30x1,5 | 45 | 42 | 67 | 25 | 5 | 2 | 120 | 80,4 | | | sob consulta | | K0692.02516 | aço temperado | 17,5 | M16 | M30x1,5 | 45 | 42 | 67 | 25 | 5 | 2 | 120 | 45,5 | | | sob consulta | | K0692.03216 | aço temperado | 17,5 | M16 | M40x1,5 | 58 | 54 | 86 | 32 | 6 | 2,5 | 210 | 136 | | | sob consulta | | K0692.03220 | aço temperado | 22 | M20 | M40x1,5 | 58 | 54 | 86 | 32 | 6 | 2,5 | 210 | 90 | | | sob consulta | | K0692.03224 | aço temperado | 26 | M24 | M40x1,5 | 58 | 54 | 86 | 32 | 6 | 2,5 | 210 | 37 | | | sob consulta | | K0692.04020 | aço temperado | 22 | M20 | M50x1,5 | 70 | 66 | 106 | 40 | 6 | 2,5 | 330 | 210 | | | sob consulta | | K0692.04024 | aço temperado | 26 | M24 | M50x1,5 | 70 | 66 | 106 | 40 | 6 | 2,5 | 330 | 157 | | | sob consulta | | K0692.04030 | aço temperado | 33 | M30 | M50x1,5 | 70 | 66 | 106 | 40 | 6 | 2,5 | 330 | 53 | | | sob consulta | | K0692.015041 | aço inoxidável | 4,5 | M4 | M15x1 | 25 | 28 | 43 | 15 | 4 | 2 | 27,1 | 24,14 | | | sob consulta | | K0692.015051 | aço inoxidável | 5,5 | M5 | M15x1 | 25 | 28 | 43 | 15 | 4 | 2 | 27,1 | 22,24 | | | sob consulta | | K0692.015061 | aço inoxidável | 6,6 | M6 | M15x1 | 25 | 28 | 43 | 15 | 4 | 2 | 27,1 | 20,26 | | | sob consulta | | K0692.020061 | aço inoxidável | 6,6 | M6 | M20x1 | 32 | 35 | 55 | 20 | 4 | 2 | 43,4 | 36,56 | | | sob consulta | | K0692.020081 | aço inoxidável | 9 | M8 | M20x1 | 32 | 35 | 55 | 20 | 4 | 2 | 43,4 | 30,86 | | | sob consulta | | K0692.020101 | aço inoxidável | 11 | M10 | M20x1 | 32 | 35 | 55 | 20 | 4 | 2 | 43,4 | 23,41 | | | sob consulta | | K0692.025101 | aço inoxidável | 11 | M10 | M30x1,5 | 45 | 42 | 67 | 25 | 5 | 2 | 84 | 64,01 | | | sob consulta | | K0692.025121 | aço inoxidável | 13,5 | M12 | M30x1,5 | 45 | 42 | 67 | 25 | 5 | 2 | 84 | 54,82 | | | sob consulta | | K0692.025161 | aço inoxidável | 17,5 | M16 | M30x1,5 | 45 | 42 | 67 | 25 | 5 | 2 | 84 | 28,9 | | | sob consulta | | K0692.032161 | aço inoxidável | 17,5 | M16 | M40x1,5 | 58 | 54 | 86 | 32 | 6 | 2,5 | 148 | 92,9 | | | sob consulta | | K0692.032201 | aço inoxidável | 22 | M20 | M40x1,5 | 58 | 54 | 86 | 32 | 6 | 2,5 | 148 | 59,08 | | | sob consulta | | K0692.032241 | aço inoxidável | 26 | M24 | M40x1,5 | 58 | 54 | 86 | 32 | 6 | 2,5 | 148 | 20,3 | | | sob consulta | | K0692.040201 | aço inoxidável | 22 | M20 | M50x1,5 | 70 | 66 | 106 | 40 | 6 | 2,5 | 225 | 136,08 | | | sob consulta | | K0692.040241 | aço inoxidável | 26 | M24 | M50x1,5 | 70 | 66 | 106 | 40 | 6 | 2,5 | 225 | 97,3 | | | sob consulta | | K0692.040301 | aço inoxidável | 33 | M30 | M50x1,5 | 70 | 66 | 106 | 40 | 6 | 2,5 | 225 | 20,6 | | | sob consulta | |
