        Arruelas esféricas, forma C DIN 6319, edição 10/01

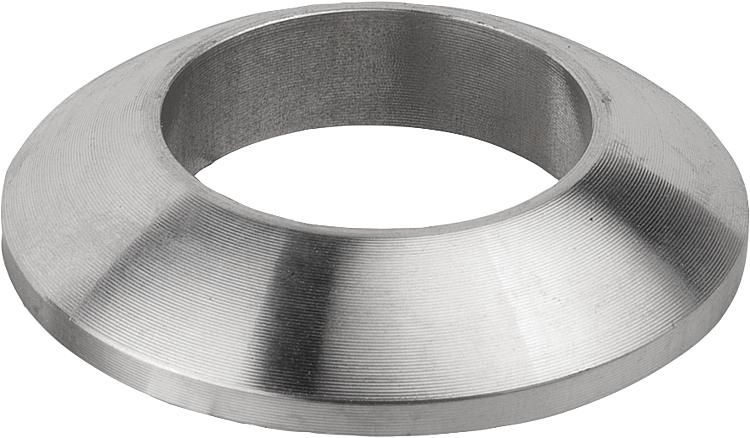

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço cementado ou aço inoxidável.Versão:Aço cementado, endurecido, fosfatizado com manganês.
Profundidade de cementação Eht (450 HV 1) 0,2+0,2.
Dureza da superfície (550 + 100) HV 10

aço inoxidável, superfície sem tratamento.
Indicação:Para orifícios oblongos devem ser utilizadas arruelas cônicas da versão G.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0729_C Arruelas esféricas, forma C DIN 6319, edição 10/01

175 kB

Visão geral dos elementos de fixação e vedação

716 kB

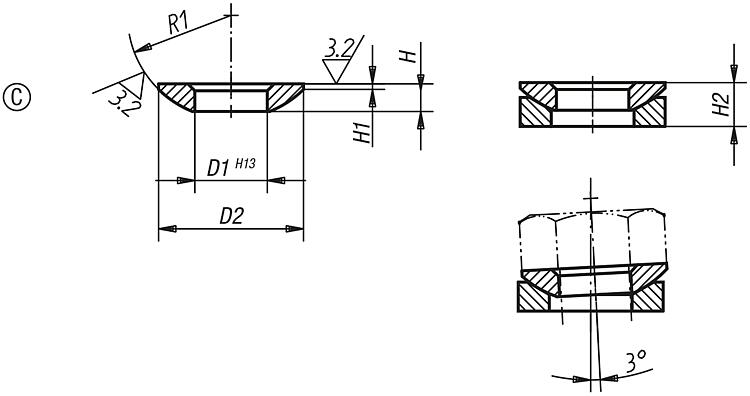

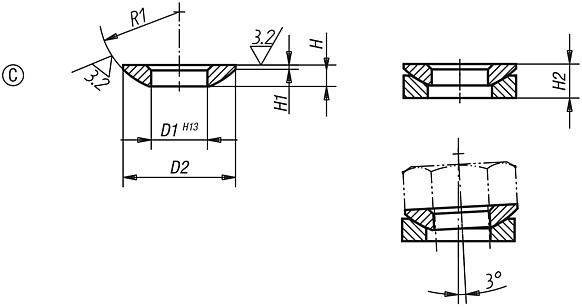

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Forma	D1	D2	H	H1	R1	Capacidade de carga máx. kN (apenas com carga estática)	Preço
K0729.105	aço cementado	C	5,25	10,5	2	0,4	7,5	6,5	sob consulta
K0729.106	aço cementado	C	6,4	12	2,3	0,7	9	9	sob consulta
K0729.108	aço cementado	C	8,4	17	3,2	0,6	12	17	sob consulta
K0729.110	aço cementado	C	10,5	21	4	0,8	15	26	sob consulta
K0729.112	aço cementado	C	13	24	4,6	1,1	17	38	sob consulta
K0729.114	aço cementado	C	15	28	5	1,2	22	53	sob consulta
K0729.116	aço cementado	C	17	30	5,3	1,3	22	73	sob consulta
K0729.120	aço cementado	C	21	36	6,3	2	27	117	sob consulta
K0729.124	aço cementado	C	25	44	8,2	2,4	32	168	sob consulta
K0729.130	aço cementado	C	31	56	11,2	3,6	41	269	sob consulta
K0729.136	aço cementado	C	37	68	14	4,6	50	394	sob consulta
K0729.142	aço cementado	C	43	78	17	6,5	58	542	sob consulta
K0729.148	aço cementado	C	50	92	21	8	67	714	sob consulta
K0729.156	aço cementado	C	58	103	23	9,5	79	960	sob consulta
K0729.164	aço cementado	C	66	120	27	12	93	1269	sob consulta
K0729.0106	aço inoxidável	C	6,4	12	2,3	0,7	9	6	sob consulta
K0729.0108	aço inoxidável	C	8,4	17	3,2	0,6	12	12	sob consulta
K0729.0110	aço inoxidável	C	10,5	21	4	0,8	15	16	sob consulta
K0729.0112	aço inoxidável	C	13	24	4,6	1,1	17	24	sob consulta
K0729.0116	aço inoxidável	C	17	30	5,3	1,3	22	45	sob consulta
K0729.0120	aço inoxidável	C	21	36	6,3	2	27	71	sob consulta
K0729.0124	aço inoxidável	C	25	44	8,2	2,4	32	105	sob consulta
K0729.0130	aço inoxidável	C	31	56	11,2	3,6	41	191	sob consulta
K0729.0136	aço inoxidável	C	37	68	14	4,6	50	-	sob consulta
K0729.0142	aço inoxidável	C	43	78	17	6,5	58	-	sob consulta
K0729.0148	aço inoxidável	C	50	92	21	8	67	-	sob consulta
