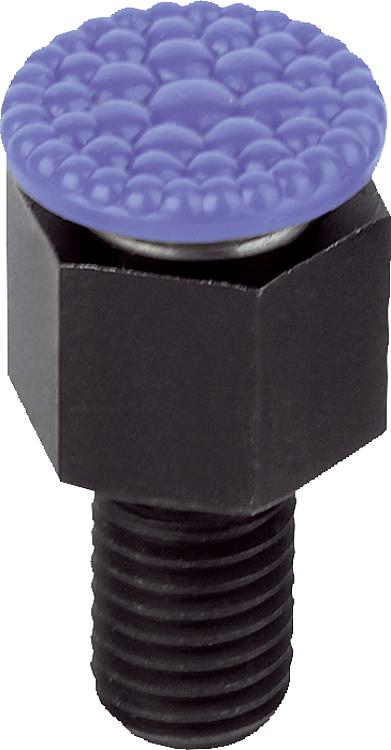

K0288_PApoios de esfera auto-alinhante, reguláveis, com O-Ring, forma... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Corpo em aço temperado. Esfera em aço inoxidável com superfície de poliuretano.Versão:Corpo temperado e brunido. Esfera em poliuretano de dureza 60° Shore.Indicação:Os pêndulos de apoio são utilizados para o apoio e para a fixação de peças de trabalho não usinadas e usinadas. Além disto, eles servem como batentes, suportes e posicionadores para dispositivos pesados e na fabricação de ferramentas.
As esferas são protegidas contra torção.
Forma P: A superfície de poliuretano é firmemente vulcanizada na esfera. Não pode soltar-se e nem perder a cor. Proporciona proteção otimizada contra danos em superfícies sensíveis. A superfície com aspecto perolado permite altas forças de retenção e passagem de ar, de modo que não ocorra nenhum efeito de vácuo entre a superfície de contato e os pêndulos de apoio.Vantagens:Um O-Ring embutido prende a esfera e impede a entrada de sujeira e partículas externas, garantindo assim um movimento uniforme.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo | Forma | B | D2 | D3 | H | H1 | E | SW | SW1 | W | Esfera ø | CAD | Aces. | Preço | Encomendar |
---|
K0288.606X012 | P | 12 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | sob consulta | | K0288.606X025 | P | 25 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | sob consulta | | K0288.606X040 | P | 40 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | sob consulta | | K0288.608X012 | P | 12 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | sob consulta | | K0288.608X025 | P | 25 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | sob consulta | | K0288.608X040 | P | 40 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | sob consulta | | K0288.610X015 | P | 15 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | sob consulta | | K0288.610X030 | P | 30 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | sob consulta | | K0288.610X050 | P | 50 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | sob consulta | | K0288.612X020 | P | 20 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | sob consulta | | K0288.612X040 | P | 40 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | sob consulta | | K0288.612X060 | P | 60 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | sob consulta | | K0288.616X025 | P | 25 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | sob consulta | | K0288.616X050 | P | 50 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | sob consulta | | K0288.616X080 | P | 80 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | sob consulta | |
