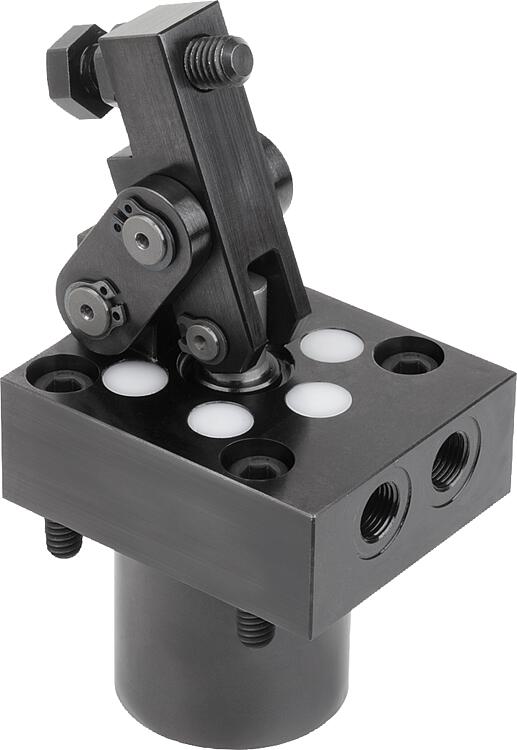

        Grampo de alavanca hidráulico atuação dupla, forma A, conexão roscada

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os grampos de alavanca podem ser utilizados de forma ideal se, devido à situação de fixação, a peça de trabalho tiver de ser livremente retirada para cima quando não estiver fixada. Devido ao movimento linear da alavanca de fixação ao abrir ou fechar o grampo, é particularmente adequado para situações de aperto em que um movimento lateral do elemento tensor não é possível, por exemplo, devido à interferência de contornos. A força é transferida para a alavanca de fixação do grampo através do êmbolo. Devido ao modo de funcionamento de atuação dupla dos grampos de alavanca, os tempos de abertura e fecho são claramente definidos.Material:Carcaça e êmbolo em aço.Versão:Carcaça brunida.
Êmbolo endurecido.Indicação:A alavanca de fixação do grampo desenvolve a sua força de aperto ideal na posição horizontal.
As tolerâncias em peças são compensadas até um desvio de posição de +/- 8,5°.
A força de aperto de um grampo depende do comprimento da alavanca de fixação.

Observar as indicações de segurança.Modo de operação:- Conexão roscada.
- Conexão de flange o-ring.
- Canais perfurados.Dados técnicos:- Pressão operacional máx. para diâmetros de êmbolo 16 e 25: 350 bar
- Pressão operacional máx. para diâmetros de êmbolo 40: 200 bar.Montagem:Ver contorno de construção.Vantagens:- Raspador de metal integrado.
- Carcaça parcialmente retrátil.
- Acesso sem colisões à peça de trabalho.
- Fornecimento de pressão sem fios.
- Opções de instalação versáteis.Sob consulta:Com controlo de posição.Fornecimento- 1 pç. alavanca de fixação para grampos de alavanca.
- Contém 4 pç. parafuso cilíndrico DIN EN ISO 4762 classe de resistência 8.8.
- 4 pç. tampas plásticas.
- Contém 2 pç. o-ring 7x1,5 (em conexão de flange o-ring de acionamento).Indicação de desenho:

H1*= Ponto de aperto otimizado; ainda -1,5mm até paragem da alavanca de fixação

1) Contorno de construção
2) Desapertar
3) Prender
4) Cantos arredondados
5) Só com diâmetro de êmbolo 16 é que estes furos são fechados com bujões

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1858_A Grampo de alavanca hidráulico atuação dupla, forma A, conexão roscada

362 kB

Indicações técnicas para elementos de fixação hidráulicos

152 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Diâmetro do êmbolo	Tipo de conexão	B	B1	B2	C (grau)	D	D1	G	G1	H	H1	H2	H3	H4	Preço
K1858.161104	A	16	conexão roscada	61	38	7	69	38	38,5	M6x12	G1/8	117	41,5	37,5	10,5	22,5	sob consulta
K1858.251104	A	25	conexão roscada	80	56	8	65	50	50,5	M8x22	G1/4	156	50	54	19	22	sob consulta
K1858.401104	A	40	conexão roscada	85	62	13,5	65	70	70,5	M10x22	G1/4	191	65	67,7	20	25	sob consulta

Código do artigo	Forma	Diâmetro do êmbolo	L	L1	L2	L3	L4	L5	L6	L7	L8	Força de tensão a 100 bar (kN)	Força de tensão a 200 bar (kN)	Força de tensão a 350 bar (kN)	Preço
K1858.161104	A	16	52	38	15	18	28	19	49	35	7,5	1,5	-	5,2	sob consulta
K1858.251104	A	25	72	56	24	25	44	24	63,5	44	10	3,9	-	13,8	sob consulta
K1858.401104	A	40	100	78	36	32	66	31,5	82,5	40,5	10	9,5	19	-	sob consulta
