K0934Grampo para fixação multiforme |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

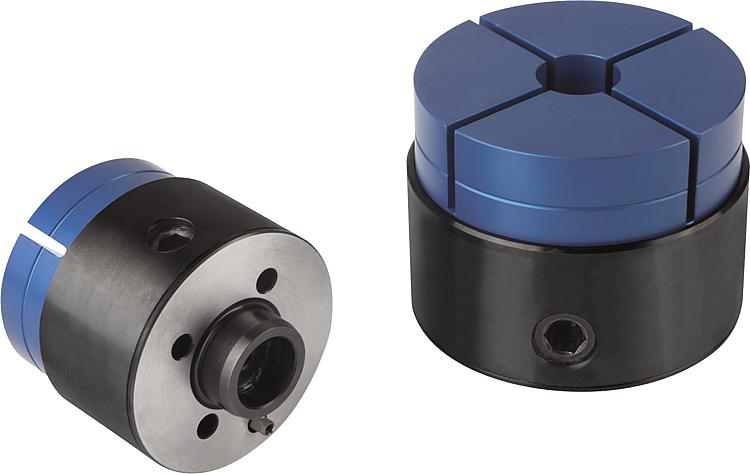

DescriçãoMaterial:Carcaça e anel de aperto em aço temperado 1.0503.
Pino de posicionamento em aço temperado 1.7220.
Pinça de fixação em alumínio 3.4365. Versão:Carcaça, pino de posicionamento e anel de aperto brunido.
Pinça de fixação azul anodizada. Indicação:Não acionar o parafuso de tensão sem anel de aperto ou sem peça de trabalho colocada.
Com o parafuso de tensão lateral, a peça de trabalho é fixada em sua extensão.

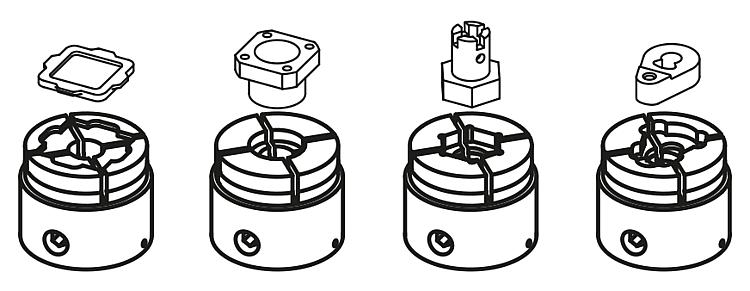

A pinça de fixação pode ser adaptada através da usinagem em diferentes contornos da peça de trabalho.
Elemento de fixação ideal, para usinagem de peças de trabalho em centros de usinagem, centros de fresagem, bem como em máquinas de 5 eixos, etc.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo

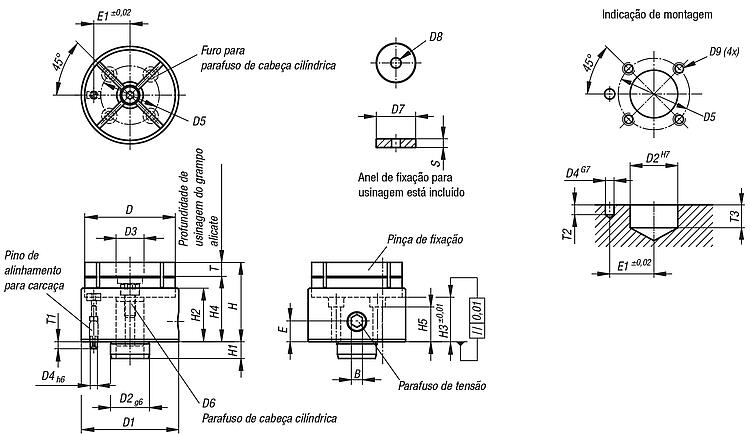

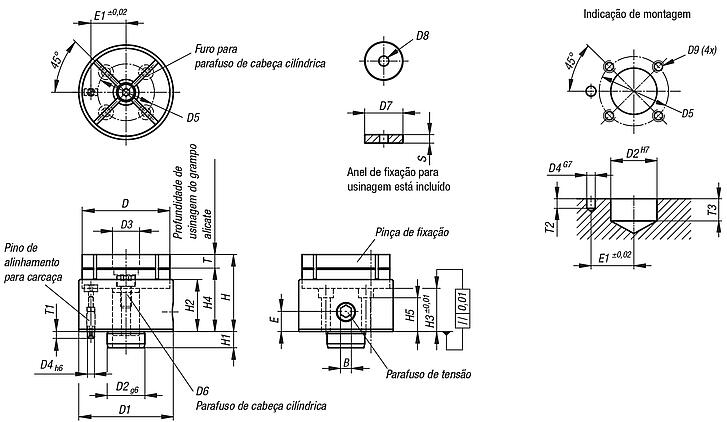

| B | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | E | E1 | H | H1 | H2 | H3 | H4 | H5 | T | T1 | T2 | T3 | S | Força
de tensão
N | Torque
de aperto
máx Nm | código do artigo
pinça de fixação | CAD | Aces. | Preço | Encomendar |
|---|
| K0934.065057 | 8 | 65 | 70 | 28 | 19 | 6 | 42 | M8x15 | 18 | M4 | M6 | 15 | 26 | 59,5 | 12 | 39 | 34,5 | 47 | 25 | 10 | 5 | 6 | 13 | 4 | 4000 | 60 | K0934.065025 |  | | sob consulta | | | K0934.090072 | 10 | 90 | 95 | 42 | 23 | 8 | 60 | M10x20 | 22 | M5 | M8 | 17 | 36 | 72,5 | 14 | 46 | 38,5 | 57 | 28 | 15 | 7 | 8 | 15 | 6 | 6000 | 100 | K0934.090034 | | | sob consulta | |
