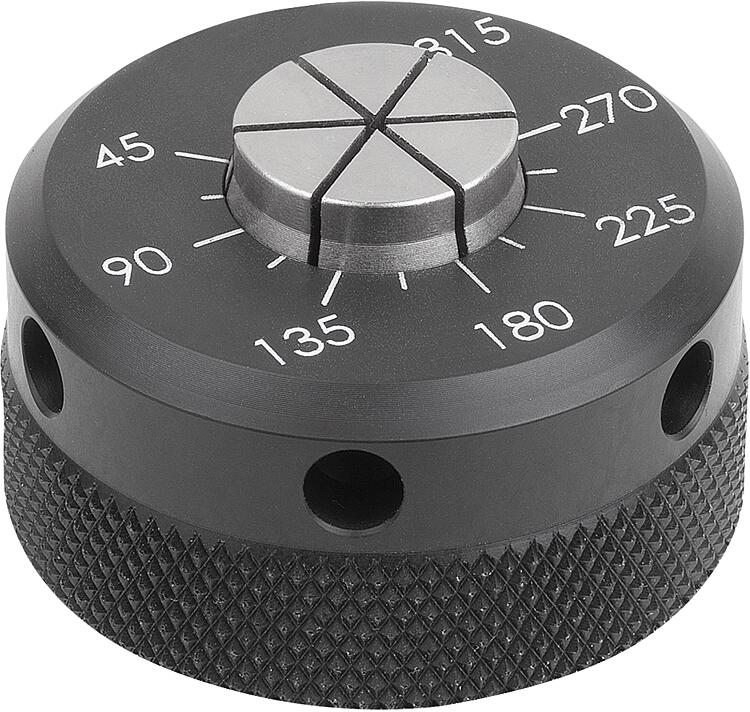

K2077Grampo de fixação multiforme para fixação externa |
voltar |
|
|
DescriçãoMaterial:Porca de fixação de alumínio.
Pinça de fixação de aço.Versão:Porca de fixação anodizada e temperada.Indicação:Na pinça de fixação é introduzido o contorno da peça de trabalho a ser fixada.
É necessária uma pré-carga de 15° ao trabalhar os contornos da peça de trabalho na pinça de fixação.
Com o auxílio do número de graus gravados, é sempre possível obter o mesmo torque de aperto mesmo sem uma chave dinamométrica para uma fixação segura da peça de trabalho.
O curso de aperto da pinça de fixação K2077.01910 no sentido radial é de 0,025 mm por 15° de rotação. O curso de aperto recomendado é de 0,07 mm. O curso de aperto máximo permitido é de 0,38 mm.
O curso de aperto da pinça de fixação K2077.04950 no sentido radial é de 0,05 mm por 15° de rotação. O curso de aperto recomendado é de 0,1 mm. O curso de aperto máximo permitido é de 0,64 mm.
O colar de posicionamento permite um encaixe preciso.

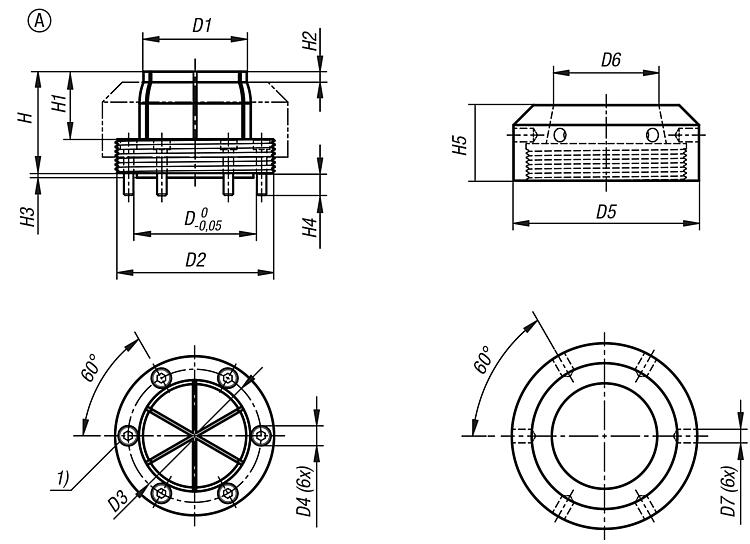

Repetibilidade da peça: ± 0,02 mm.Modo de operação:O aperto da porca é efetuado por meio de uma chave de gancho.Dados técnicos:Consulte Downloads, Indicação técnica.FornecimentoForma A: grampo de fixação multiforme constituído por porca e pinça de fixação.

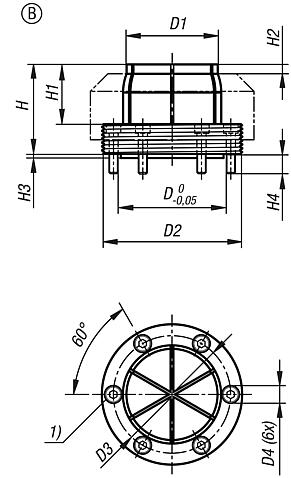

Forma B: pinça de fixação.

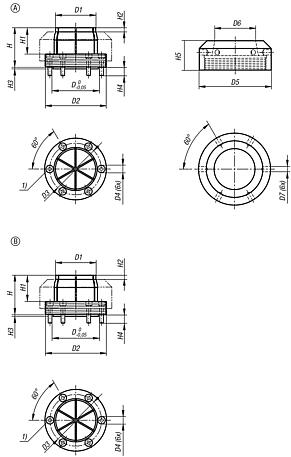

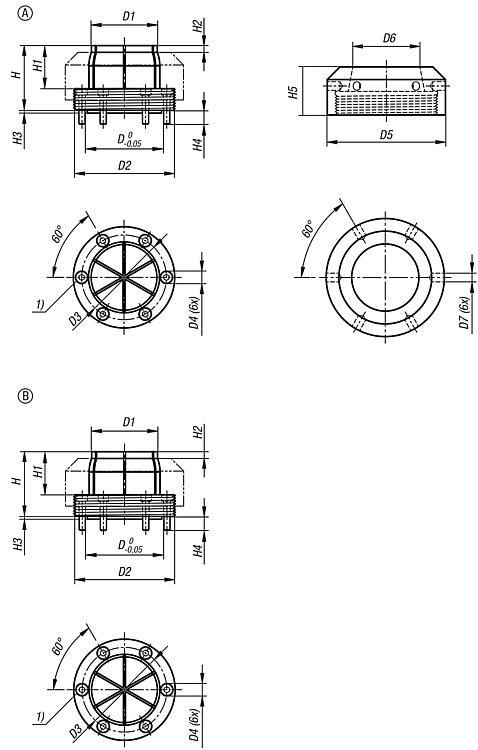

Inclui parafusos cilíndricos para fixação da pinça de fixação. (Métrica e polegada)Indicação de desenho:1) Parafuso de cabeça cilíndrica DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Denominação | Forma | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | H | H1 | H2 | H3 | H4 | H5 | Torque
de aperto
máx Nm | Área de fixação
mín. - máx. | Força
de aperto
kN | CAD | Aces. | Preço | Encomendar |
|---|
| K2077.01910 | Grampo Para Fixação Multiforme | A | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 50,8 | 20,1 | 6,4 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 25,4 | 81,5 | 2,5 - 15,9 | 17,3 |  | | sob consulta | | | K2077.04950 | Grampo Para Fixação Multiforme | A | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 88,9 | 50,5 | 6,4 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 36,2 | 135,5 | 5,1 - 45,7 | 17,8 | | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Denominação | Forma | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | Área de fixação
mín. - máx. | CAD | Aces. | Preço | Encomendar |
|---|
| K2077.01911 | Pinça De Fixação | B | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 2,5 - 15,9 | | | sob consulta | | | K2077.04951 | Pinça De Fixação | B | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 5,1 - 45,7 | | | sob consulta | |
|
