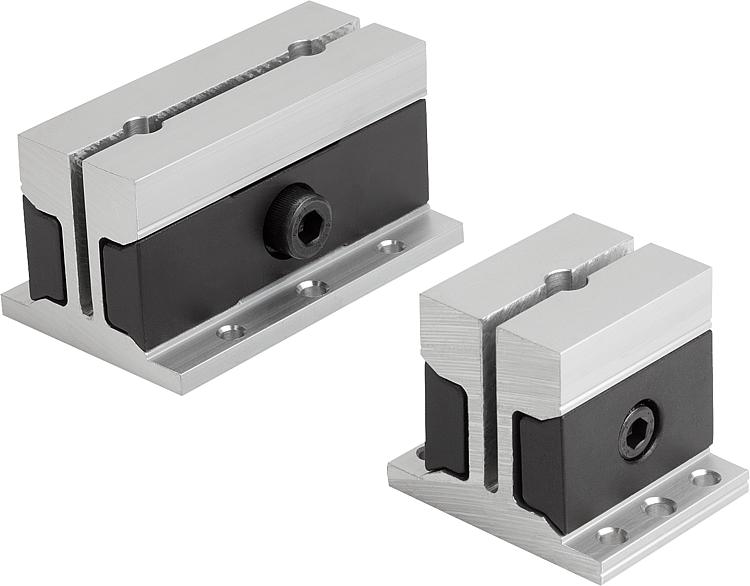

K1169Grampo para fixação multiforme quadrado |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Corpo básico: EN AC-51400.
Cunha de fixação: aço temperado.
Versão:Corpo básico: anodizada na cor natural.
Cunha de fixação: brunida.Indicação:O grampo para fixação multiforme será ativado por meio do parafuso de fixação lateral, o qual fixa a peça de usinagem na circunferência.
O design simples e compacto permite a fixação de 2 peças.
O curso de fixação compreende no máx. 0,5 mm.

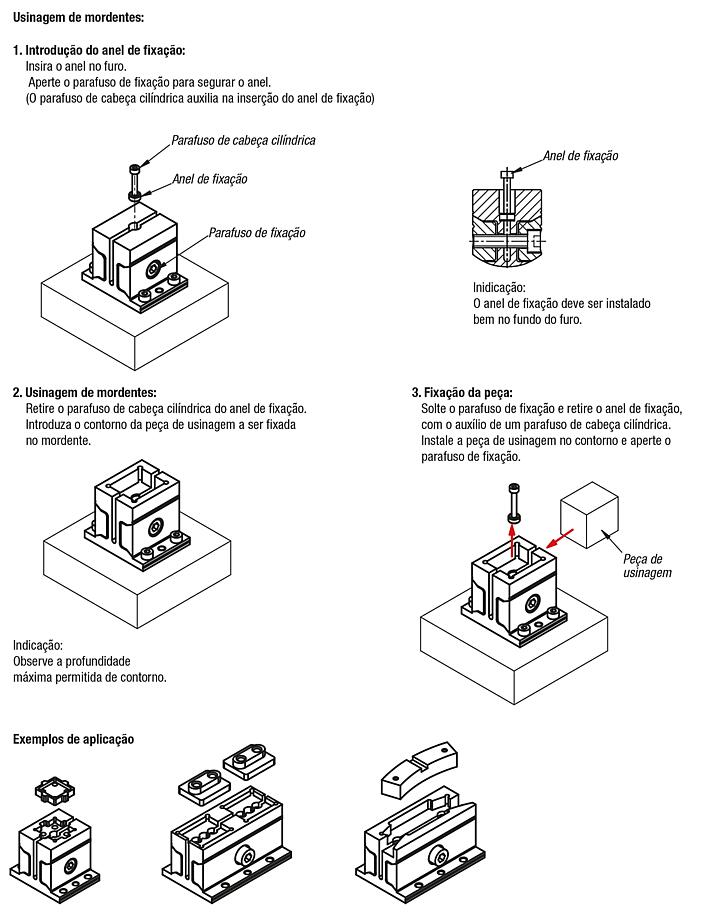

Para a usinagem do contorno da peça, a pinça de fixação deve ser pré-fixada.
Para isso, é necessário usar o anel de fixação incluído no fornecimento.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

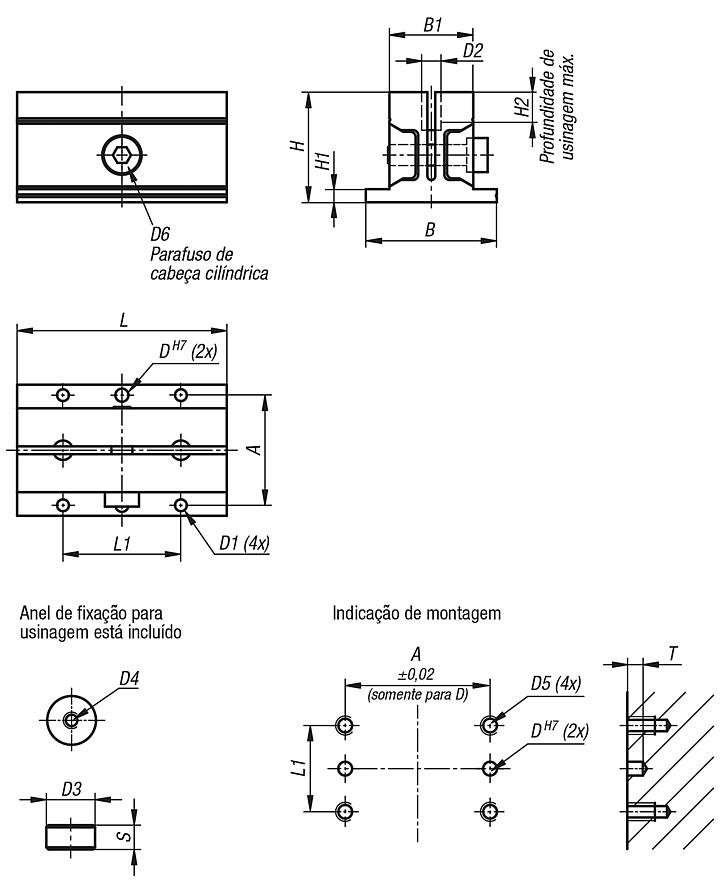

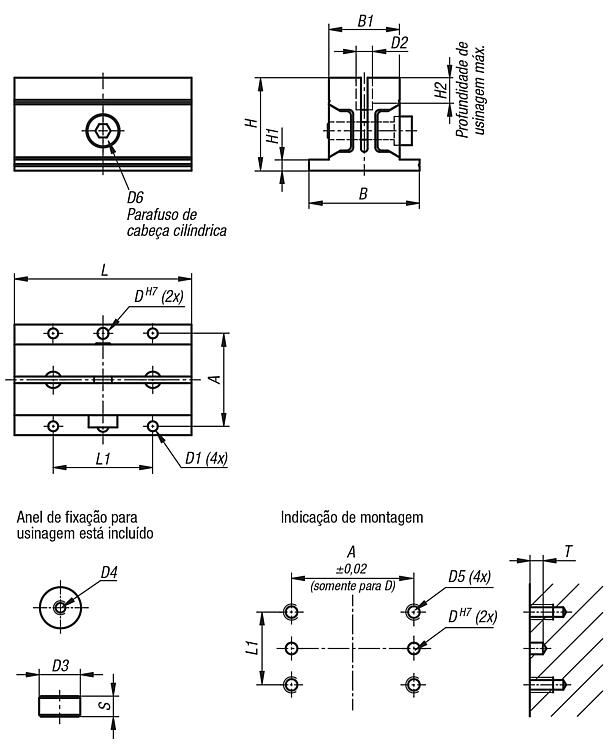

| Código do artigo | A | B | B1 | D
| D1 | D2 | D3 | D4 | D5 | D6 | H | H1 | H2 | L | L1 | S | T | Força
de aperto
N | Torque
de aperto
Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K1169.32040 | 42 | 50 | 32 | 5 | 4,5 | 7,4 | 7 | M3x0,5 | M4x0,7 | M6 | 42 | 5 | 10 | 40 | 25 | 3,5 | 5 | 2500 | 7,5 |  | | sob consulta | | | K1169.32080 | 42 | 50 | 32 | 5 | 4,5 | 7,7 | 7 | M3x0,5 | M4x0,7 | M8 | 42 | 5 | 10 | 80 | 45 | 3,5 | 5 | 2500 | 14 | | | sob consulta | | | K1169.50050 | 62 | 72 | 50 | 6 | 5,5 | 11,4 | 11 | M3x0,5 | M5x0,8 | M10 | 63 | 7 | 15 | 50 | 30 | 5,5 | 8 | 5500 | 26 | | | sob consulta | | | K1169.50100 | 62 | 72 | 50 | 6 | 5,5 | 11,4 | 11 | M3x0,5 | M5x0,8 | M12 | 63 | 7 | 15 | 100 | 58 | 5,5 | 8 | 5500 | 46 | | | sob consulta | |
