K2021Trilhos telescópicos em aço formato em S, extensão total,... |
voltar |
|

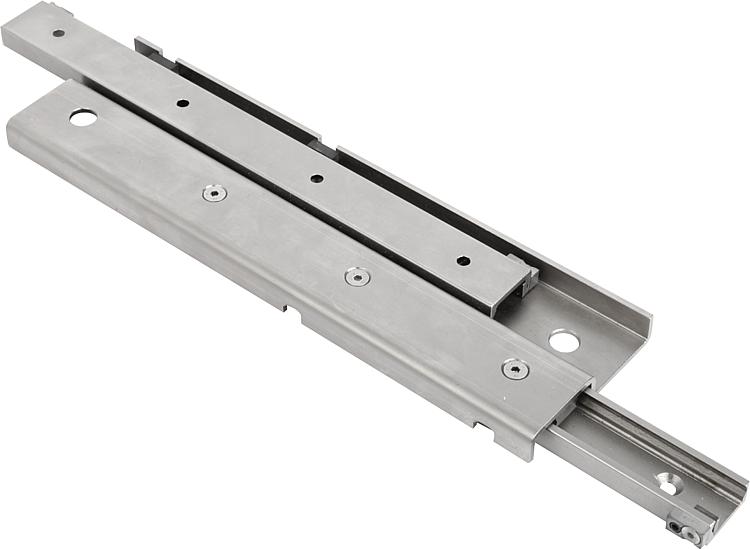

Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Trilho e elemento deslizante em aço temperado para rolamento.
Esferas aço temperado para rolamento. Versão:Trilho e elemento deslizante zincados.
Vias indutivas endurecidas.
Esferas endurecidas.Indicação para encomenda:Venda avulsa.Indicação:Extensão completa composta de dois trilhos de guia, atuando respectivamente como elemento fixo e móvel e um elemento intermediário em forma de S. De estrutura estreita, apresenta alto momento de inércia geométrica e alta rigidez. Este modelo de estrutura oferece alta capacidade de suporte de carga com baixa flexão em estado estendido. O curso máximo é maior do que o comprimento do trilho telescópico em estado fechado.
Para a montagem do trilho devem ser utilizados parafusos de cabeça escareada DIN EN ISO 10642 com classe de resistência 10.9.
A velocidade máxima de deslocamento é de 0,8 m/s.
Temperatura de aplicação de -30 °C até +110 °C.Sob consulta:Comprimentos adicionais (dimensão do entalhe 80 mm).
Tamanho 28 máx. até 1490 mm.
Tamanho 35 máx. até 1730 mm.

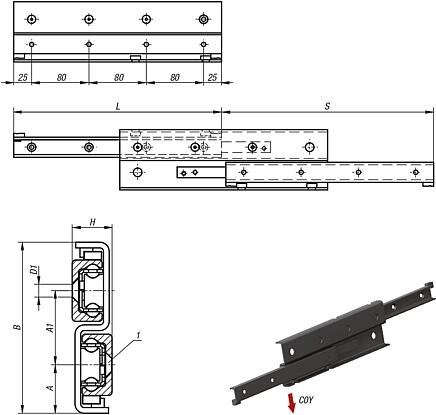

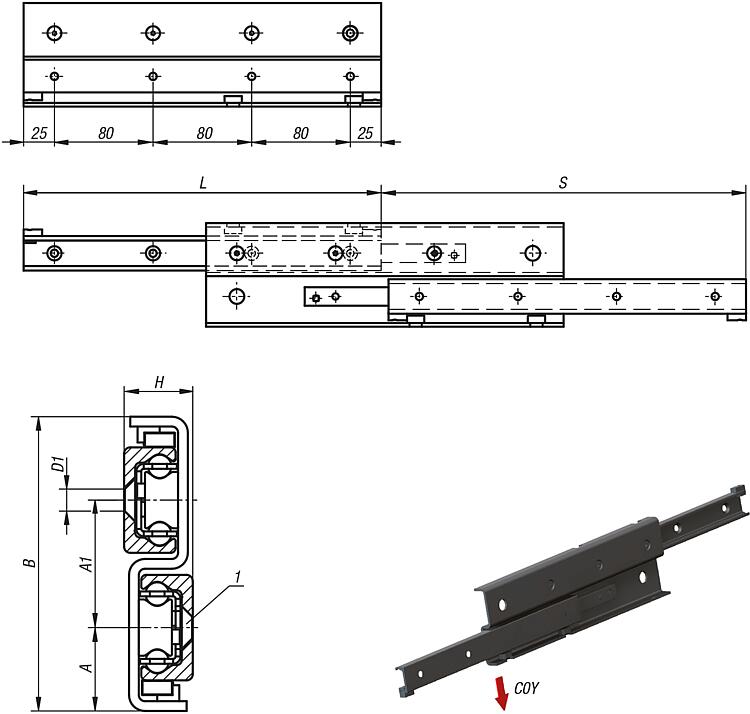

Tamanho 43 máx. até 1970 mm.Indicação de desenho:1) para parafuso de cabeça escareada DIN EN ISO 10642 DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Tamanho | A | A1 | B | D1
| H | L | Curso
S | C0Y
N | Quantidade de
furos | CAD | Aces. | Preço | Encomendar |
|---|
| K2021.280290 | 28 | 24,5 | 36 | 85 | M5 | 17 | 290 | 296 | 570 | 4 (3 acessível) |  | | sob consulta | | | K2021.280370 | 28 | 24,5 | 36 | 85 | M5 | 17 | 370 | 380 | 769 | 5 (4 acessível) | | | sob consulta | | | K2021.280450 | 28 | 24,5 | 36 | 85 | M5 | 17 | 450 | 464 | 969 | 6 (4 acessível) | | | sob consulta | | | K2021.280530 | 28 | 24,5 | 36 | 85 | M5 | 17 | 530 | 548 | 1170 | 7 (6 acessível) | | | sob consulta | | | K2021.280610 | 28 | 24,5 | 36 | 85 | M5 | 17 | 610 | 630 | 1376 | 8 (6 acessível) | | | sob consulta | | | K2021.350450 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 450 | 494 | 1250 | 6 (5 acessível) | | | sob consulta | | | K2021.350530 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 530 | 558 | 1685 | 7 (6 acessível) | | | sob consulta | | | K2021.350690 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 690 | 734 | 2132 | 9 (7 acessível) | | | sob consulta | | | K2021.350850 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 850 | 886 | 2801 | 11 (9 acessível) | | | sob consulta | | | K2021.430530 | 43 | 34 | 52 | 120 | M8 | 28 | 530 | 556 | 2061 | 7 (6 acessível) | | | sob consulta | | | K2021.430610 | 43 | 34 | 52 | 120 | M8 | 28 | 610 | 626 | 2603 | 8 (6 acessível) | | | sob consulta | | | K2021.430690 | 43 | 34 | 52 | 120 | M8 | 28 | 690 | 726 | 2775 | 9 (7 acessível) | | | sob consulta | | | K2021.430770 | 43 | 34 | 52 | 120 | M8 | 28 | 770 | 796 | 3319 | 10 (7 acessível) | | | sob consulta | | | K2021.430850 | 43 | 34 | 52 | 120 | M8 | 28 | 850 | 866 | 3873 | 11 (9 acessível) | | | sob consulta | | | K2021.431010 | 43 | 34 | 52 | 120 | M8 | 28 | 1010 | 1036 | 4590 | 13 (10 acessível) | | | sob consulta | | | K2021.431490 | 43 | 34 | 52 | 120 | M8 | 28 | 1490 | 1516 | 3713 | 19 (15 acessível) | | | sob consulta | |
