- Adaptação Código do artigo
|
|
|

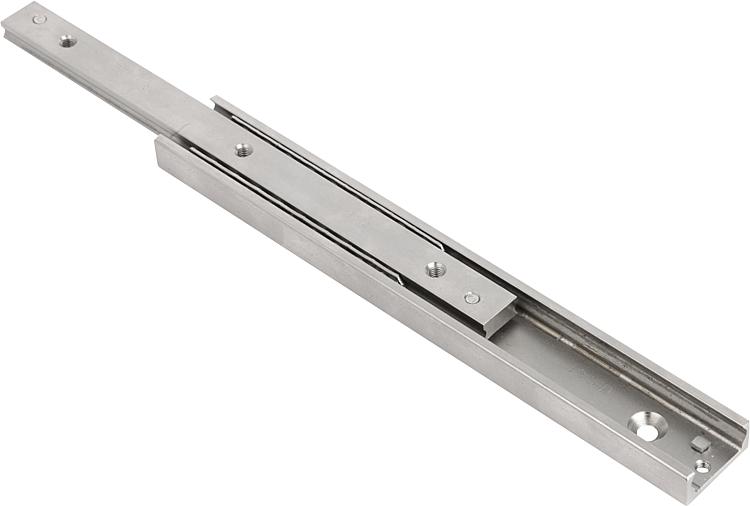

K2020Trilhos telescópicos em aço extensão parcial, capacidade de... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Trilho e elemento deslizante em aço temperado para rolamento.
Esferas aço temperado para rolamento. Versão:Trilho e elemento deslizante zincados.
Vias indutivas endurecidas.
Esferas endurecidas.Indicação para encomenda:Venda avulsa.Indicação:Extensão parcial composta de um trilho guia fixo e um elemento deslizante. O elemento deslizante pode percorrer unilateralmente pouco mais da metade do comprimento do trilho (curso S). Ao remover o parafuso limitador, é possível atinigr uma extensão parcial com o curso S em ambos os lados. O curso completo será então 2S (curso). Esta estrutura compacta e simples possibilita capacidades de carga muito altas.
A velocidade máxima de deslocamento é de 0,8 m/s.
Temperatura de aplicação de -30 °C até +170 °C.Sob consulta:Comprimentos adicionais (dimensão do entalhe 80 mm).
Tamanho 28 máx. até 1170 mm.
Tamanho 35 máx. até 1490 mm.

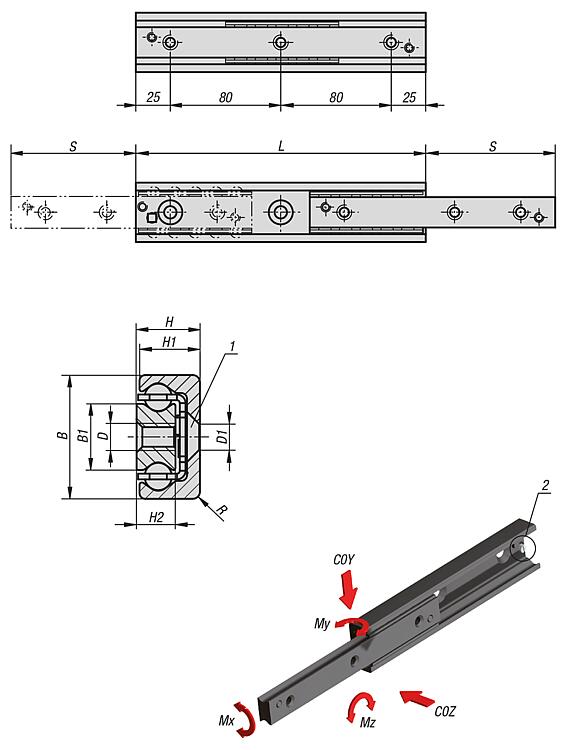

Tamanho 43 máx. até 1970 mm.Indicação de desenho:1) para parafuso de cabeça escareada DIN EN ISO 10642
2) Parafuso de travamento DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Tamanho | B | B1 | D
| D1 | H | H1 | H2 | L | R | Curso
S | C0Y
N | C0Z
N | Mx
Nm | My
Nm | Mz
Nm | Quantidade de
furos | CAD | Aces. | Preço | Encomendar |
|---|
| K2020.280290 | 28 | 28 | 15 | M5 | M5 | 13 | 12,25 | 7,5 | 290 | 1 | 148 | 1934 | 1345 | 39,6 | 132 | 188 | 4 |  | | sob consulta | | | K2020.280370 | 28 | 28 | 15 | M5 | M5 | 13 | 12,25 | 7,5 | 370 | 1 | 190 | 2445 | 1711 | 50,4 | 213 | 305 | 5 | | | sob consulta | | | K2020.280450 | 28 | 28 | 15 | M5 | M5 | 13 | 12,25 | 7,5 | 450 | 1 | 232 | 2955 | 2069 | 61,2 | 314 | 449 | 6 | | | sob consulta | | | K2020.280530 | 28 | 28 | 15 | M5 | M5 | 13 | 12,25 | 7,5 | 530 | 1 | 274 | 3466 | 2426 | 72 | 435 | 621 | 7 | | | sob consulta | | | K2020.280610 | 28 | 28 | 15 | M5 | M5 | 13 | 12,25 | 7,5 | 610 | 1 | 315 | 3986 | 2790 | 82,8 | 575 | 821 | 8 | | | sob consulta | | | K2020.350290 | 35 | 35 | 15,8 | M6 | M6 | 17 | 16 | 10 | 290 | 2 | 159 | 2060 | 1442 | 46,9 | 146 | 208 | 4 | | | sob consulta | | | K2020.350370 | 35 | 35 | 15,8 | M6 | M6 | 17 | 16 | 10 | 370 | 2 | 203 | 2638 | 1847 | 59,9 | 238 | 340 | 5 | | | sob consulta | | | K2020.350450 | 35 | 35 | 15,8 | M6 | M6 | 17 | 16 | 10 | 450 | 2 | 247 | 3217 | 2252 | 73 | 345 | 505 | 6 | | | sob consulta | | | K2020.350530 | 35 | 35 | 15,8 | M6 | M6 | 17 | 16 | 10 | 530 | 2 | 279 | 4282 | 2997 | 90,4 | 543 | 775 | 7 | | | sob consulta | | | K2020.350610 | 35 | 35 | 15,8 | M6 | M6 | 17 | 16 | 10 | 610 | 2 | 323 | 4858 | 3401 | 103,5 | 711 | 1015 | 8 | | | sob consulta | | | K2020.430290 | 43 | 43 | 23 | M8 | M8 | 22 | 21 | 13,5 | 290 | 2,5 | 158 | 2872 | 2010 | 93,8 | 201 | 288 | 4 | | | sob consulta | | | K2020.430370 | 43 | 43 | 23 | M8 | M8 | 22 | 21 | 13,5 | 370 | 2,5 | 208 | 3377 | 2364 | 115,9 | 308 | 440 | 5 | | | sob consulta | | | K2020.430450 | 43 | 43 | 23 | M8 | M8 | 22 | 21 | 13,5 | 450 | 2,5 | 243 | 4690 | 3283 | 149,2 | 509 | 728 | 6 | | | sob consulta | | | K2020.430530 | 43 | 43 | 23 | M8 | M8 | 22 | 21 | 13,5 | 530 | 2,5 | 278 | 6039 | 4227 | 182,4 | 762 | 1088 | 7 | | | sob consulta | | | K2020.430610 | 43 | 43 | 23 | M8 | M8 | 22 | 21 | 13,5 | 610 | 2,5 | 313 | 7411 | 5188 | 215,6 | 1064 | 1521 | 8 | | | sob consulta | |
