- Adaptação Código do artigo
|
|
|
K2022Rolamentos lineares de esferas com elementos internos... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

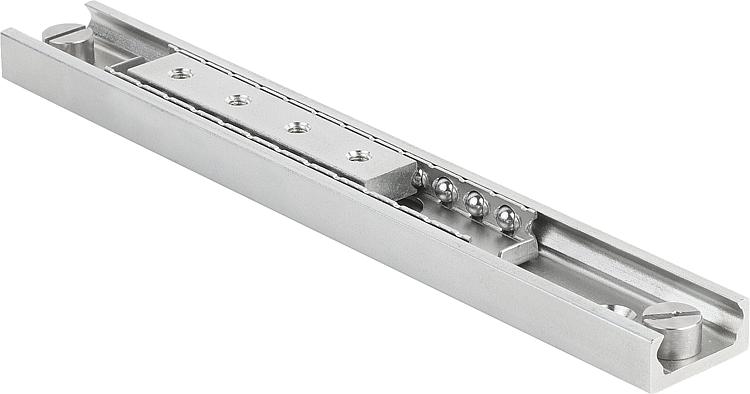

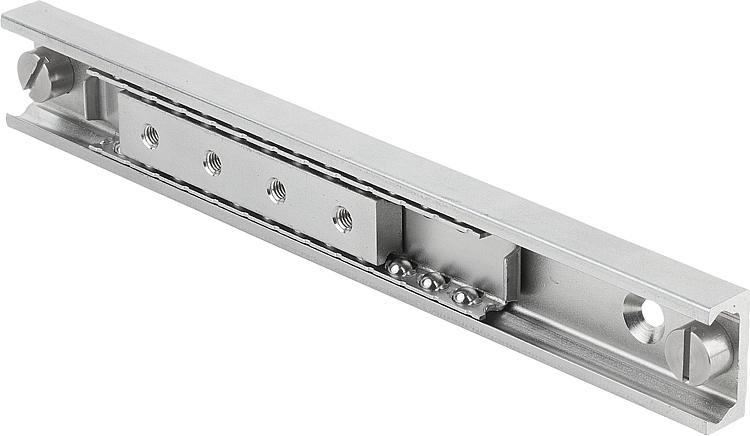

DescriçãoMaterial:Trilho e elemento deslizante em aço temperado para rolamento.
Esferas em aço temperado para rolamento.
Gaiola de esferas em aço.
Versão:Trilho, elementos deslizantes e gaiola de esferas zincados.
Vias endurecidas por indução.
Esferas endurecidas.Indicação para encomenda:Venda avulsa.Indicação:Rolamento linear de esferas consiste de um trilho guia e um elemento deslizante, que posicionado dentro da gaiola de esferas se desloca no trilho guia. A posição de montagem deve ser de preferência horizontal.
Os batentes internos servem para limitar a gaiola. No sistema sob carga, utilize batentes externos.
Para a montagem dos trilhos devem ser utilizados parafusos de cabeça escareada, conforme DIN EN ISO 10642, com classe de resistência 10.9.
A velocidade máxima de deslocamento é de 0,8 m/s.
Temperatura de aplicação de -30 °C até +170 °C. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

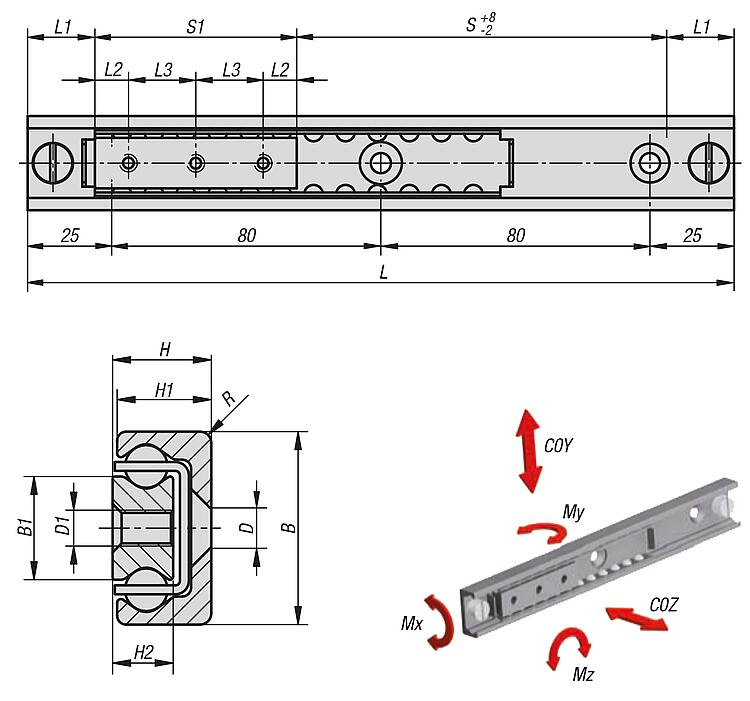

| Código do artigo | Tamanho | B | B1 | Curso
S | D
para parafuso | D1
| H | H1 | H2 | L | L1 | L2 | L3 | R | S1=Carro deslizador | C0Y
N | C0Z
N | Mx
Nm | My
Nm | Mz
Nm | Quantidade de
furos | CAD | Aces. | Preço | Encomendar |
|---|
| K2022.280600130 | 28 | 28 | 15 | 30 | M5 | M5 | 13 | 12,25 | 7,5 | 130 | 20 | 10 | 20 | 1 | 60 | 3480 | 2436 | 17,1 | 24 | 35 | 3 |  | | sob consulta | | | K2022.280600210 | 28 | 28 | 15 | 110 | M5 | M5 | 13 | 12,25 | 7,5 | 210 | 20 | 10 | 20 | 1 | 60 | 3480 | 2436 | 17,1 | 24 | 35 | 3 | | | sob consulta | | | K2022.280600290 | 28 | 28 | 15 | 190 | M5 | M5 | 13 | 12,25 | 7,5 | 290 | 20 | 10 | 20 | 1 | 60 | 3480 | 2436 | 17,1 | 24 | 35 | 3 | | | sob consulta | | | K2022.280600370 | 28 | 28 | 15 | 270 | M5 | M5 | 13 | 12,25 | 7,5 | 370 | 20 | 10 | 20 | 1 | 60 | 3480 | 2436 | 17,1 | 24 | 35 | 3 | | | sob consulta | | | K2022.280800290 | 28 | 28 | 15 | 170 | M5 | M5 | 13 | 12,25 | 7,5 | 290 | 20 | 10 | 20 | 1 | 80 | 4640 | 3248 | 22,7 | 43 | 62 | 4 | | | sob consulta | | | K2022.280800370 | 28 | 28 | 15 | 250 | M5 | M5 | 13 | 12,25 | 7,5 | 370 | 20 | 10 | 20 | 1 | 80 | 4640 | 3248 | 22,7 | 43 | 62 | 4 | | | sob consulta | | | K2022.280800450 | 28 | 28 | 15 | 330 | M5 | M5 | 13 | 12,25 | 7,5 | 450 | 20 | 10 | 20 | 1 | 80 | 4640 | 3248 | 22,7 | 43 | 62 | 4 | | | sob consulta | | | K2022.280800610 | 28 | 28 | 15 | 490 | M5 | M5 | 13 | 12,25 | 7,5 | 610 | 20 | 10 | 20 | 1 | 80 | 4640 | 3248 | 22,7 | 43 | 62 | 4 | | | sob consulta | | | K2022.281300290 | 28 | 28 | 15 | 120 | M5 | M5 | 13 | 12,25 | 7,5 | 290 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | sob consulta | | | K2022.281300370 | 28 | 28 | 15 | 200 | M5 | M5 | 13 | 12,25 | 7,5 | 370 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | sob consulta | | | K2022.281300450 | 28 | 28 | 15 | 280 | M5 | M5 | 13 | 12,25 | 7,5 | 450 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | sob consulta | | | K2022.281300610 | 28 | 28 | 15 | 440 | M5 | M5 | 13 | 12,25 | 7,5 | 610 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | sob consulta | | | K2022.281300690 | 28 | 28 | 15 | 520 | M5 | M5 | 13 | 12,25 | 7,5 | 690 | 20 | 25 | 80 | 1 | 130 | 7540 | 5278 | 36,9 | 114 | 163 | 2 | | | sob consulta | | | K2022.282100450 | 28 | 28 | 15 | 200 | M5 | M5 | 13 | 12,25 | 7,5 | 450 | 20 | 25 | 80 | 1 | 210 | 12180 | 8526 | 59,7 | 298 | 426 | 3 | | | sob consulta | | | K2022.282100610 | 28 | 28 | 15 | 360 | M5 | M5 | 13 | 12,25 | 7,5 | 610 | 20 | 25 | 80 | 1 | 210 | 12180 | 8526 | 59,7 | 298 | 426 | 3 | | | sob consulta | | | K2022.282101010 | 28 | 28 | 15 | 760 | M5 | M5 | 13 | 12,25 | 7,5 | 1010 | 20 | 25 | 80 | 1 | 210 | 12180 | 8526 | 59,7 | 298 | 426 | 3 | | | sob consulta | | | K2022.351300290 | 35 | 35 | 15,8 | 110 | M6 | M6 | 17 | 16 | 10 | 290 | 25 | 25 | 80 | 2 | 130 | 9750 | 6825 | 47,2 | 148 | 211 | 2 | | | sob consulta | | | K2022.351300450 | 35 | 35 | 15,8 | 270 | M6 | M6 | 17 | 16 | 10 | 450 | 25 | 25 | 80 | 2 | 130 | 9750 | 6825 | 47,2 | 148 | 211 | 2 | | | sob consulta | | | K2022.351300770 | 35 | 35 | 15,8 | 590 | M6 | M6 | 17 | 16 | 10 | 770 | 25 | 25 | 80 | 2 | 130 | 9750 | 6825 | 47,2 | 148 | 211 | 2 | | | sob consulta | | | K2022.352100450 | 35 | 35 | 15,8 | 190 | M6 | M6 | 17 | 16 | 10 | 450 | 25 | 25 | 80 | 2 | 210 | 15750 | 11025 | 76,3 | 386 | 551 | 3 | | | sob consulta | | | K2022.352100690 | 35 | 35 | 15,8 | 430 | M6 | M6 | 17 | 16 | 10 | 690 | 25 | 25 | 80 | 2 | 210 | 15750 | 11025 | 76,3 | 386 | 551 | 3 | | | sob consulta | | | K2022.352101010 | 35 | 35 | 15,8 | 750 | M6 | M6 | 17 | 16 | 10 | 1010 | 25 | 25 | 80 | 2 | 210 | 15750 | 11025 | 76,3 | 386 | 551 | 3 | | | sob consulta | | | K2022.352900610 | 35 | 35 | 15,8 | 270 | M6 | M6 | 17 | 16 | 10 | 610 | 25 | 25 | 80 | 2 | 290 | 21750 | 15225 | 105,3 | 736 | 1051 | 4 | | | sob consulta | | | K2022.352900930 | 35 | 35 | 15,8 | 590 | M6 | M6 | 17 | 16 | 10 | 930 | 25 | 25 | 80 | 2 | 290 | 21750 | 15225 | 105,3 | 736 | 1051 | 4 | | | sob consulta | | | K2022.352901330 | 35 | 35 | 15,8 | 990 | M6 | M6 | 17 | 16 | 10 | 1330 | 25 | 25 | 80 | 2 | 290 | 21750 | 15225 | 105,3 | 736 | 1051 | 4 | | | sob consulta | | | K2022.432100450 | 43 | 43 | 23 | 190 | M8 | M8 | 22 | 21 | 13,5 | 450 | 25 | 25 | 80 | 2,5 | 210 | 22470 | 15729 | 155,1 | 551 | 786 | 3 | | | sob consulta | | | K2022.432100690 | 43 | 43 | 23 | 430 | M8 | M8 | 22 | 21 | 13,5 | 690 | 25 | 25 | 80 | 2,5 | 210 | 22470 | 15729 | 155,1 | 551 | 786 | 3 | | | sob consulta | | | K2022.432101010 | 43 | 43 | 23 | 750 | M8 | M8 | 22 | 21 | 13,5 | 1010 | 25 | 25 | 80 | 2,5 | 210 | 22470 | 15729 | 155,1 | 551 | 786 | 3 | | | sob consulta | | | K2022.433700770 | 43 | 43 | 23 | 350 | M8 | M8 | 22 | 21 | 13,5 | 770 | 25 | 25 | 80 | 2,5 | 370 | 39590 | 27713 | 273,2 | 1709 | 2441 | 5 | | | sob consulta | | | K2022.433701010 | 43 | 43 | 23 | 590 | M8 | M8 | 22 | 21 | 13,5 | 1010 | 25 | 25 | 80 | 2,5 | 370 | 39590 | 27713 | 273,2 | 1709 | 2441 | 5 | | | sob consulta | | | K2022.433701490 | 43 | 43 | 23 | 1070 | M8 | M8 | 22 | 21 | 13,5 | 1490 | 25 | 25 | 80 | 2,5 | 370 | 39590 | 27713 | 273,2 | 1709 | 2441 | 5 | | | sob consulta | |
