- Adaptação Código do artigo
|
|
|

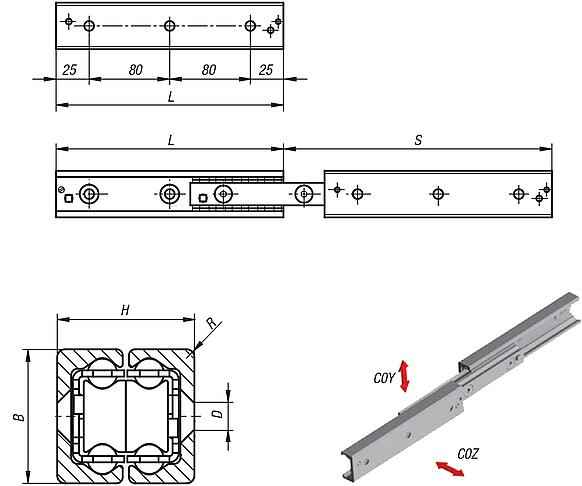

K2019Trilhos telescópicos em aço de via dupla, extensão total,... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Trilho e elemento deslizante em aço temperado para rolamento.
Esferas em aço temperado para rolamento.
Gaiola de esferas em aço.
Versão:Trilho, elementos deslizantes e gaiola de esferas zincados.
Vias endurecidas por indução.
Esferas endurecidas.Indicação para encomenda:Venda avulsa.Indicação:Extensão completa que consiste de dois trilhos de guia, atuando como elemento fixo e móvel e de dois elementos deslizantes, que unidos formam o elemento intermediário.
Esta disposição oferece às gaiolas de esferas abertas uma boa proteção contra sujeira. O curso máximo é maior do que o comprimento fechado do trilho telescópico. A posição de montagem deve ser de preferência horizontal. Para alcançar todos os furos de fixação, é necessário retirar na montagem o parafuso de bloqueio posicionado no trilho e reinserí-lo posteriormente.
O curso bilateral é alcançado pela remoção dos parafusos de bloqueio.
Os batentes internos servem para limitar a gaiola.
No sistema sob carga, utilize batentes externos.
Para a montagem do trilho devem ser utilizados parafusos de cabeça escareada, conforme DIN EN ISO 10642, com classe de resistência 10.9.
A velocidade máxima de deslocamento é de 0,8 m/s.
Temperatura de aplicação de -30 °C até +170 °C.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
