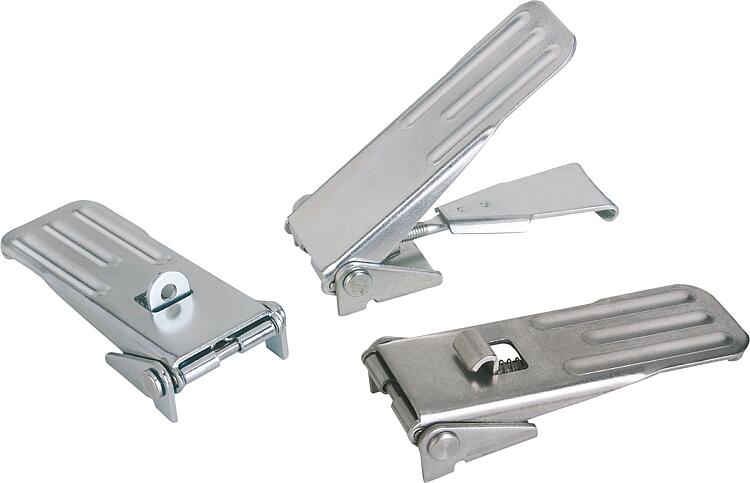

Fechos de engate reguláveis com orifícios de fixação não visíveis
Descrição do artigo/Imagens dos produtos
DescriçãoMaterial:
Aço ou aço inoxidável 1.4301.
Versão:Zincado, passivado na cor azul. Aço inoxidável com superfície sem tratamento.Indicação:Os fechos de engate reguláveis oferecem um sistema de fechamento seguro para aplicações industriais. Por ultrapassarem o ponto morto, eles suportam vibrações. Além disto, eles se destacam pela versão muito estável e de pequeno tamanho.
Uma vez que o gancho esteja engatado no contra-gancho, as peças a serem unidas podem ser comprimidas em até 6 mm ao tensionar o punho. Para compensar tolerâncias ou acumular tensão suficiente, o gancho esticador pode ser ajustado através de um fuso (M6).
Os fechos de engate podem ser aparafusados ou fixados como rebites.
Favor encomendar os contra-ganchos separadamente.
A força de retenção F1 refere-se ao fecho de engate e não ao contra-gancho.Indicação de desenho:

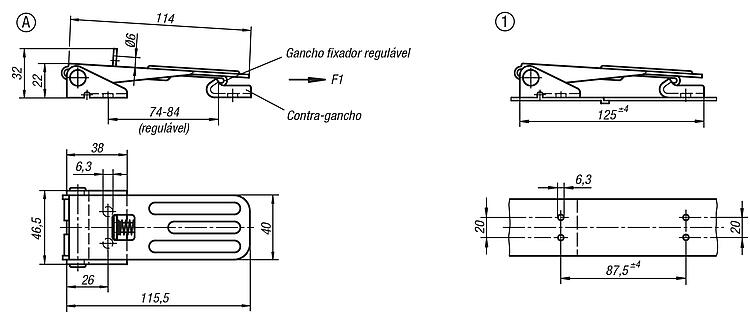

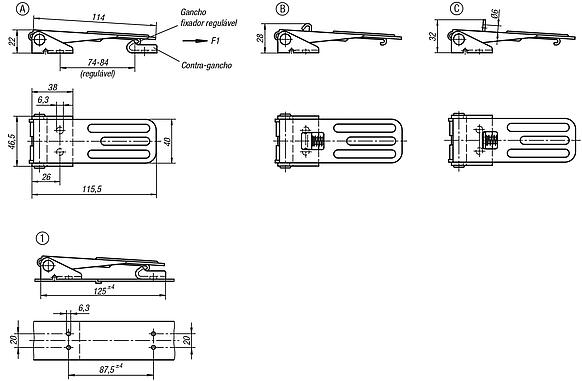

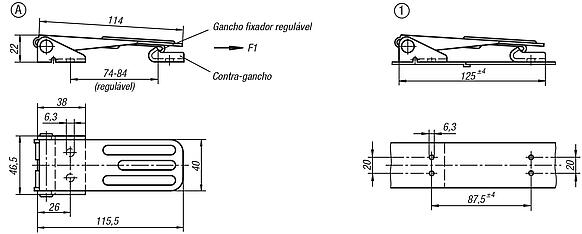

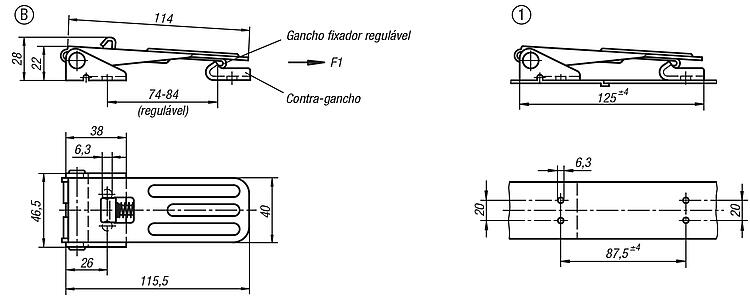

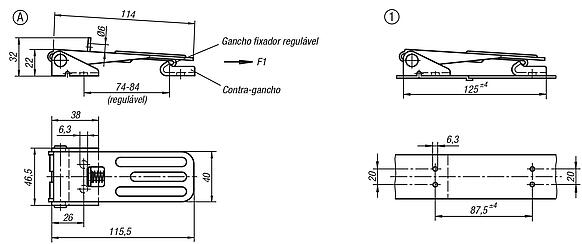

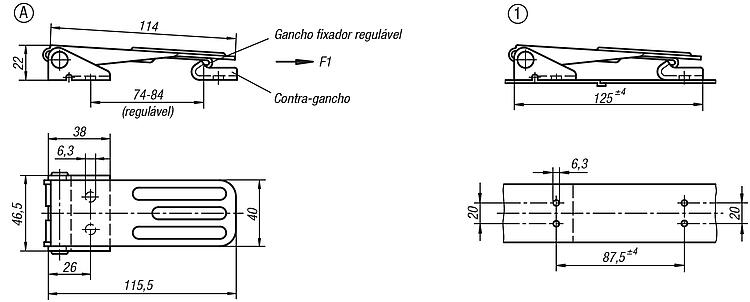

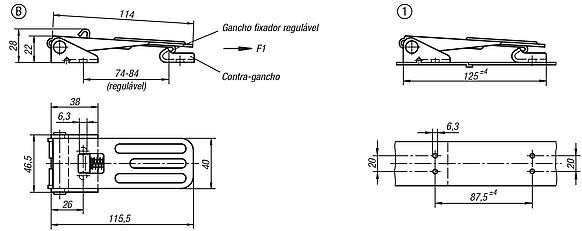

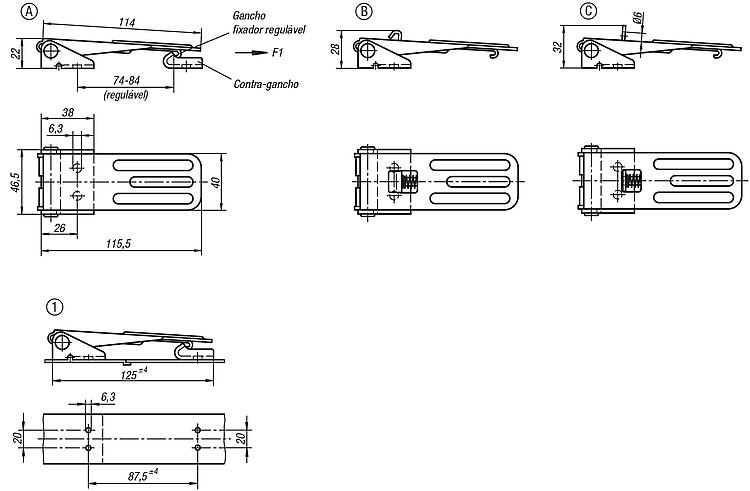

Forma A padrão Forma B com trava Forma C com olhal de fechamento
1) Molde de furação para montagem com contra-gancho
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
