- Adaptação Código do artigo
|
|
|

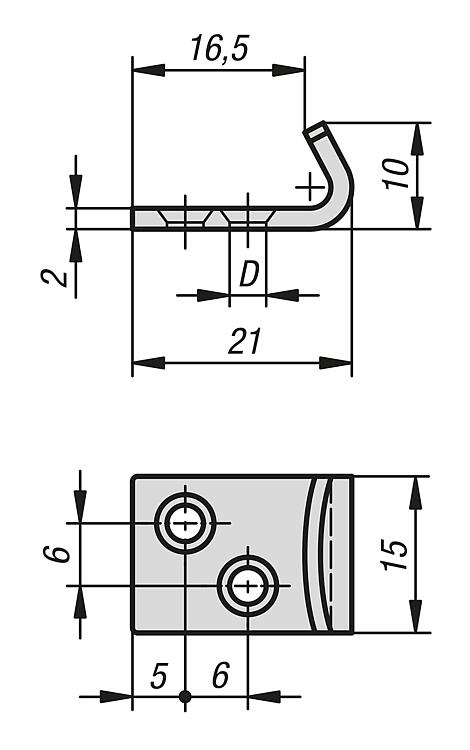

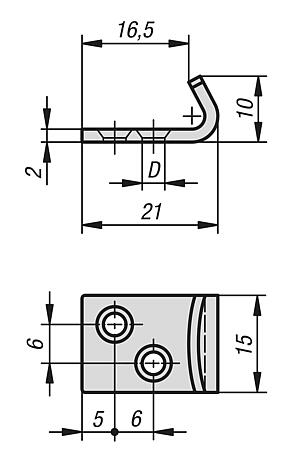

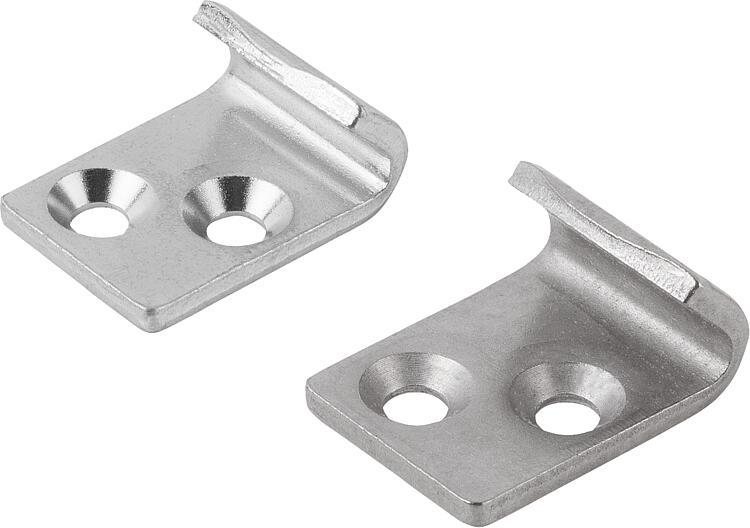

K0050_GHAContra-gancho forma A |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Versão:Zincado, passivado na cor azul.
Aço inoxidável com superfície sem tratamento.Indicação:Os fechos de engate reguláveis oferecem um sistema de fechamento seguro para aplicações industriais. Por ultrapassarem o ponto morto, eles suportam vibrações. Para compensar tolerâncias, o fecho de engate possui um gancho esticador com mancal móvel.
Uma vez que o gancho esticador esteja engatado no contra-gancho, as peças a serem unidas podem ser comprimidas em até 15 mm, através do tensionamento do cabo. Para compensar tolerâncias ou acumular tensão suficiente, o gancho esticador pode ser ajustado através de um fuso (M6).
Os fechos rápidos podem ser aparafusados ou fixados com rebites. Recomendamos a utilização de parafusos de cabeça chata para fixação dos componentes.
Favor encomendar os contra-ganchos separadamente.
A força de retenção F1 se refere ao fecho de engate e não ao contra-gancho. Sob consulta:Pode ser fornecido com proteção anti-saltos.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Material
do corpo
básico | Forma
| D | CAD | Aces. | Preço | Encomendar |
|---|
| K0050.9135211 | Aço | A | 3,7 |  | | sob consulta | | | K0050.9135212 | Aço inoxidável | A | 3,7 | | | sob consulta | |
