Fechos de engate reguláveis com orifícios de fixação não visíveis
K0047

Fechos de engate reguláveis com orifícios de fixação não...

voltar

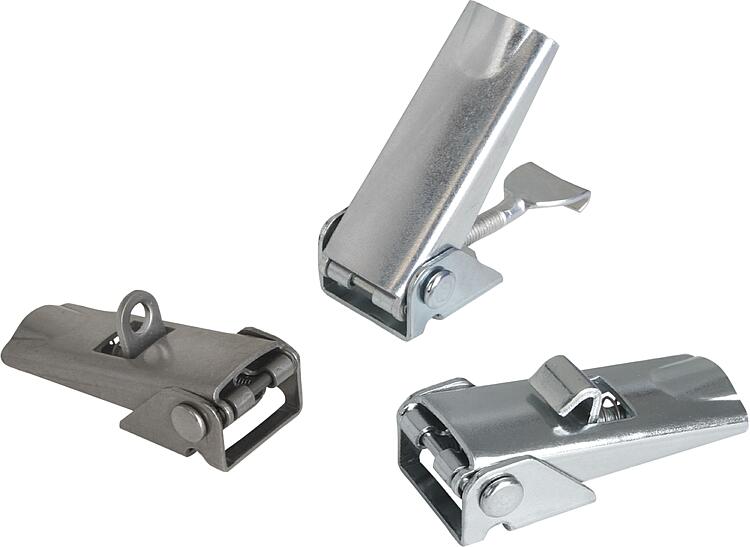

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço ou aço inoxidável 1.4301.Versão:Zincado, passivado na cor azul.
Aço inoxidável com superfície sem tratamento.
Indicação:Os fechos de engate reguláveis oferecem um sistema de fechamento seguro para aplicações industriais. Por ultrapassarem o ponto morto, eles suportam vibrações.

Uma vez que o gancho esteja engatado no contra-gancho, as peças a ser unidas podem ser comprimidas em até 5 mm ao tensionar o punho. Para compensar tolerâncias ou acumular tensão suficiente, o gancho esticador pode ser ajustado através de um fuso (M5).

Os fechos de engate podem ser aparafusados ou fixados como rebites.

Qualquer contra-gancho pode ser combinado com qualquer fecho de engate.

Favor pedir separadamente os contra-ganchos na versão desejada.

A força de retenção F1 refere-se ao fecho de engate e não ao contra-gancho.

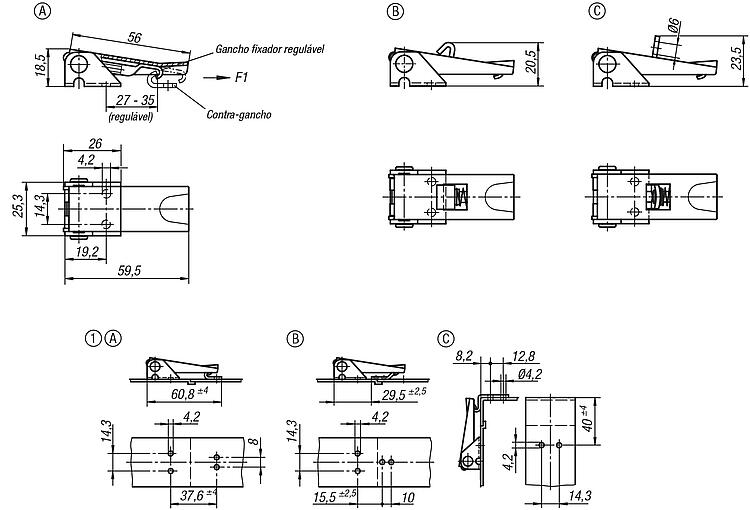

Indicação de desenho:
Forma A padrão
Forma B com trava
Forma C com olhal de fechamento

1) Moldes de furação para montagem com contra-gancho
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0047 Fechos de engate reguláveis com orifícios de fixação não visíveis 211 kB

Desenhos (visão geral)

Fechos de engate reguláveis com orifícios de fixação não visíveis

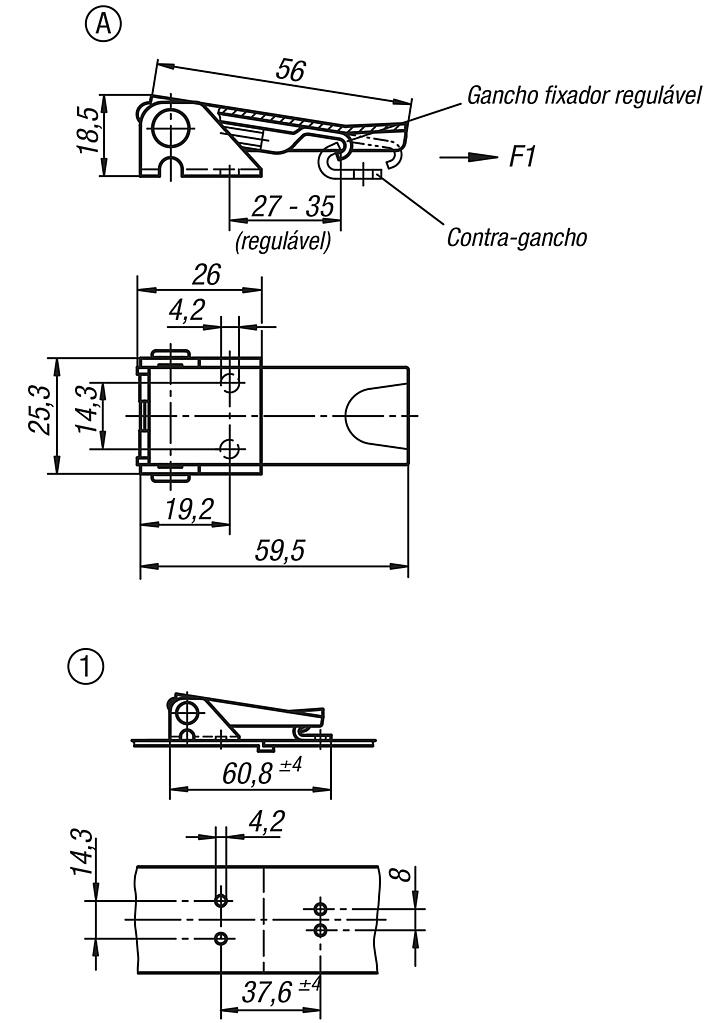

Fechos de engate reguláveis com orifícios de fixação não visíveis forma A

mais informações

Desenhos

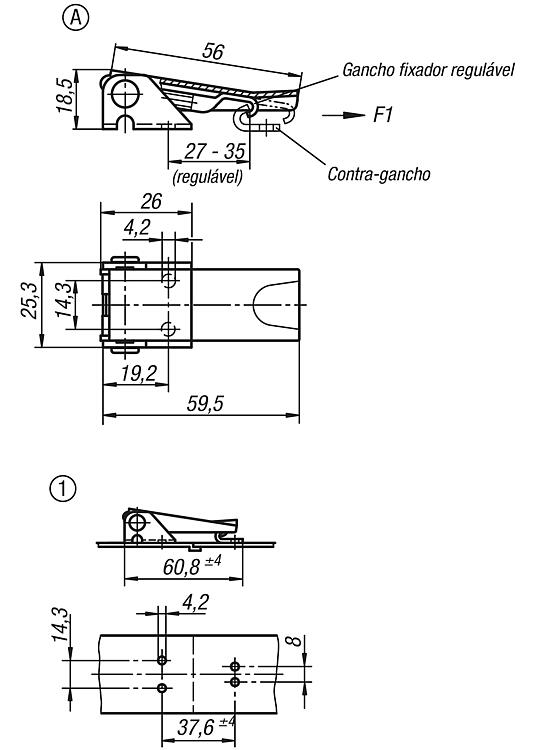

Fechos de engate reguláveis com orifícios de fixação não visíveis forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoMaterial
do corpo
básico
FormaForça de
retenção
F1 N
CADAces.PreçoEncomendar
K0047.1420601açoA1000 sob consulta
K0047.1420602aço inoxidávelA1000 sob consulta

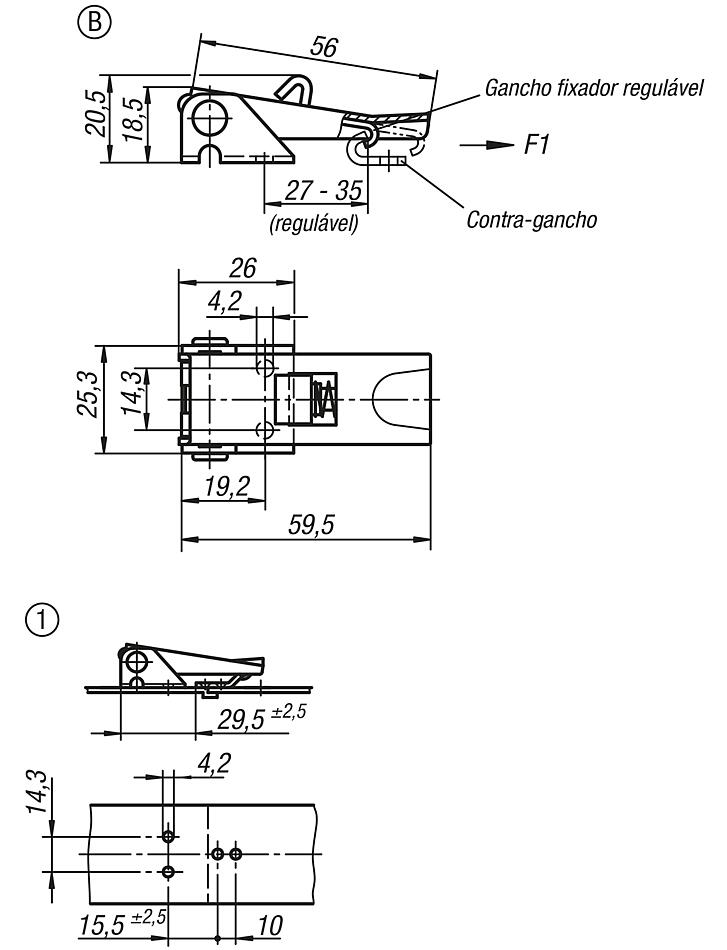

Engates reguláveis com orifícios de fixação ocultos forma B

mais informações

Desenhos

Engates reguláveis com orifícios de fixação ocultos forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoMaterial
do corpo
básico
FormaForça de
retenção
F1 N
CADAces.PreçoEncomendar
K0047.2420601açoB1000 sob consulta
K0047.2420602aço inoxidávelB1000 sob consulta

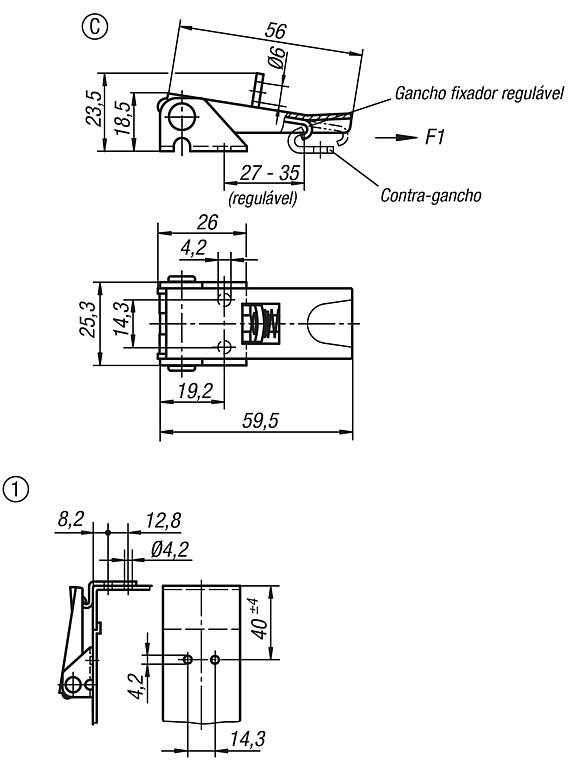

Fechos de engate reguláveis com orifícios de fixação ocultos forma C

mais informações

Desenhos

Fechos de engate reguláveis com orifícios de fixação ocultos forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoMaterial
do corpo
básico
FormaForça de
retenção
F1 N
CADAces.PreçoEncomendar
K0047.3420601açoC1000 sob consulta
K0047.3420602aço inoxidávelC1000 sob consulta

Contra-gancho forma A

mais informações

Desenhos

Contra-gancho forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoMaterial
do corpo
básico
FormaCADAces.PreçoEncomendar
K0046.9142141açoA sob consulta
K0046.9142142aço inoxidávelA sob consulta

Contra-gancho forma B

mais informações

Desenhos

Contra-gancho forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoMaterial
do corpo
básico
FormaCADAces.PreçoEncomendar
K0046.9242271açoB sob consulta
K0046.9242272aço inoxidávelB sob consulta

Contra-gancho forma C

mais informações

Desenhos

Contra-gancho forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoMaterial
do corpo
básico
FormaCADAces.PreçoEncomendar
K0046.9342381açoC sob consulta
K0046.9342382aço inoxidávelC sob consulta
