Fechos de engate reguláveis com gancho esticador móvel
K0050

Fechos de engate reguláveis com gancho esticador móvel

voltar

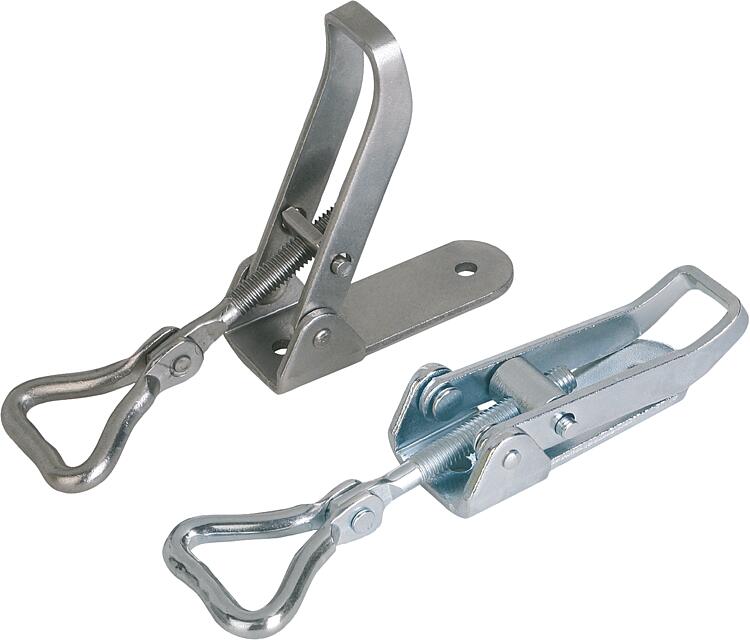

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Versão:Zincado, passivado na cor azul.
Aço inoxidável com superfície sem tratamento.

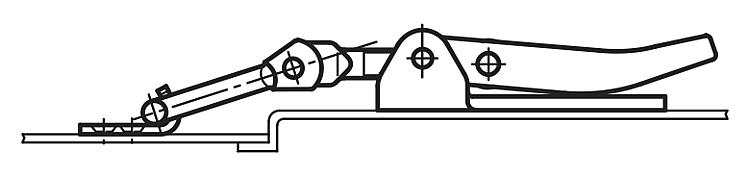

Indicação:Os fechos de engate reguláveis oferecem um sistema de fechamento seguro para aplicações industriais. Por ultrapassarem o ponto morto, eles suportam vibrações. Para compensar tolerâncias, o fecho de engate possui um gancho esticador com mancal móvel.

Uma vez que o gancho esticador esteja engatado no contra-gancho, as peças a serem unidas podem ser comprimidas em até 15 mm, através do tensionamento do cabo. Para compensar tolerâncias ou acumular tensão suficiente, o gancho esticador pode ser ajustado através de um fuso (M6).

Os fechos rápidos podem ser aparafusados ou fixados com rebites. Recomendamos a utilização de parafusos de cabeça chata para fixação dos componentes.

Favor encomendar os contra-ganchos separadamente.

A força de retenção F1 se refere ao fecho de engate e não ao contra-gancho.
Sob consulta:Pode ser fornecido com proteção anti-saltos.Acessórios:K0044.9242451
K0044.9242452
Aplicação:Nós recomendamos parafusos de cabeça chata para a fixação dos componentes.Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0050 Fechos de engate reguláveis com gancho esticador móvel 200 kB

Desenhos (visão geral)

Fechos de engate reguláveis com gancho esticador móvel

Fechos de engate reguláveis com gancho fixador móvel forma A

mais informações

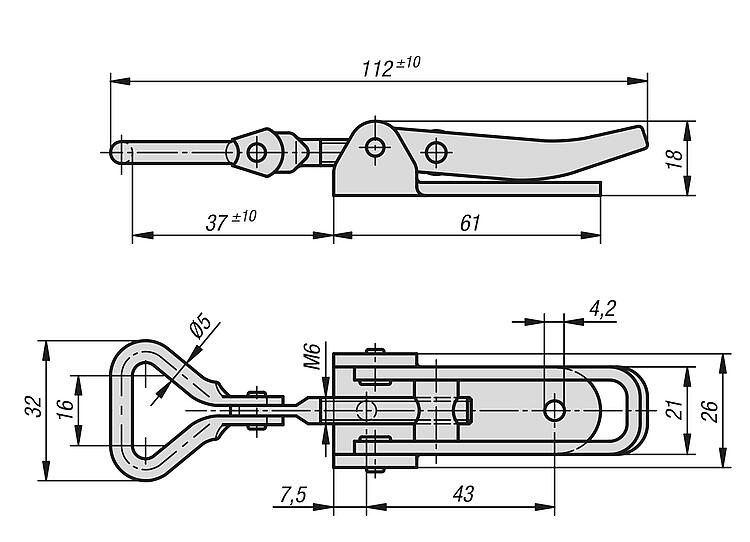

Desenhos

Fechos de engate reguláveis com gancho fixador móvel forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoMaterial
do corpo
básico
FormaForça de
retenção
F1 N
CADAces.PreçoEncomendar
K0050.1421121AçoA1000 sob consulta
K0050.1421122Aço inoxidávelA1000 sob consulta

Contra-gancho forma A

mais informações

Desenhos

Contra-gancho forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo

Material
do corpo
básico
Forma

DCADAces.PreçoEncomendar
K0050.9135211AçoA3,7 sob consulta
K0050.9135212Aço inoxidávelA3,7 sob consulta
