Acoplamentos rígidos com fenda

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Acoplamentos
      - Acoplamentos rígidos com fenda

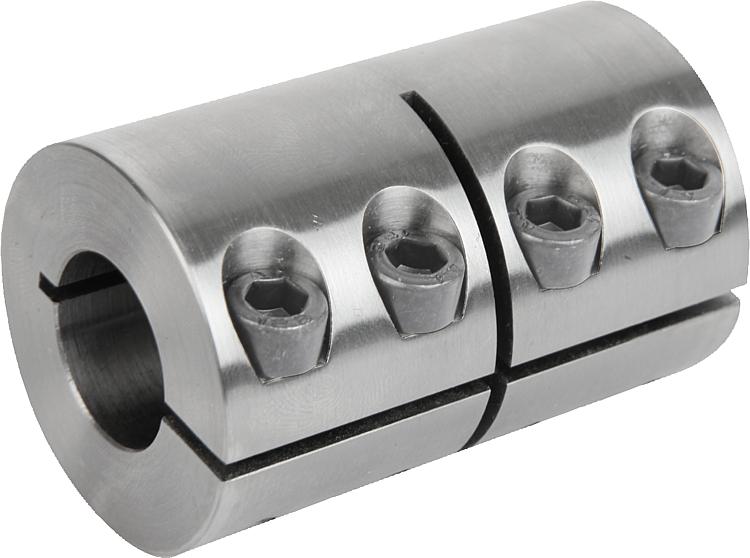

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço.
Aço inoxidável 1.4305.

Versão:Aço brunido.
Aço inoxidável, superfície sem tratamento.Indicação:Os acoplamentos rígidos transmitem altos torques com rigidez torcional e sem folgas. Eles são utilizados quando não houver deslocamentos ou desalinhamentos de eixos. Livres de desgaste e de manutenção. Os parafusos não desprendem com vibração, devido ao sistema de travamento da rosca.

A transmissão do torque nominal máximo pode ser alcançada somente com a montagem correta e a precisão dimensional dos eixos.

Rotação máx. 4000 rpm.Faixa de temperatura:-40 °C - +175 °C.Sob consulta:Outras dimensões.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2064 Acoplamentos rígidos com fenda

174 kB

Indicações técnicas dos acoplamentos de eixo

2,1 MB

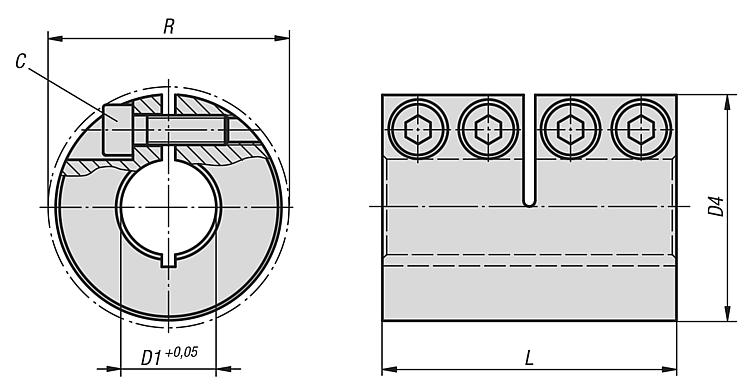

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	C (DIN 912-12.9)	Torque de aperto dos parafusos Nm	D1	D4	L	R	Torque nominal Nm	Preço
K2064.1080	aço	M3x8	2,1	8	24	35	26,8	50	sob consulta
K2064.1100	aço	M4x12	4,6	10	29	45	32,7	70	sob consulta
K2064.1120	aço	M4x12	4,6	12	29	45	32,7	70	sob consulta
K2064.1140	aço	M5x16	9,5	14	34	50	39,4	190	sob consulta
K2064.1150	aço	M5x16	9,5	15	34	50	39,4	190	sob consulta
K2064.1160	aço	M5x16	9,5	16	34	50	39,4	190	sob consulta
K2064.1190	aço	M6x18	16	19	42	65	48,2	300	sob consulta
K2064.1200	aço	M6x18	16	20	42	65	48,2	350	sob consulta
K2064.1350	aço	M8x25	39	35	67	95	74,1	1100	sob consulta
K2064.1250	aço	M6x18	16	25	45	75	50,8	390	sob consulta
K2064.1300	aço	M6x18	16	30	54	83	58,6	475	sob consulta
K2064.1400	aço	M8x25	39	40	77	108	83,4	1325	sob consulta
K2064.1500	aço	M10x25	77	50	85	124	93,2	2250	sob consulta

Código do artigo	Material do corpo básico	C (DIN 912 A2-70)	Torque de aperto dos parafusos Nm	D1	D4	L	R	Torque nominal Nm	Preço
K2064.2080	aço inoxidável	M3x8	1,1	8	24	35	26,8	16	sob consulta
K2064.2100	aço inoxidável	M4x12	2,5	10	29	45	32,7	70	sob consulta
K2064.2120	aço inoxidável	M4x12	2,5	12	29	45	32,7	70	sob consulta
K2064.2140	aço inoxidável	M5x16	5,4	14	34	50	39,4	160	sob consulta
K2064.2150	aço inoxidável	M5x16	5,4	15	34	50	39,4	160	sob consulta
K2064.2160	aço inoxidável	M5x16	5,4	16	34	50	39,4	160	sob consulta
K2064.2190	aço inoxidável	M6x18	9,6	19	42	65	48,2	260	sob consulta
K2064.2200	aço inoxidável	M6x18	9,6	20	42	65	48,2	300	sob consulta
K2064.2250	aço inoxidável	M6x18	9,6	25	45	75	50,8	325	sob consulta
K2064.2300	aço inoxidável	M6x18	9,6	30	54	83	58,6	400	sob consulta
K2064.2350	aço inoxidável	M8x25	23	35	67	95	74,1	330	sob consulta
K2064.2400	aço inoxidável	M8x25	23	40	77	108	83,4	400	sob consulta
K2064.2500	aço inoxidável	M10x25	46	50	85	124	93,2	688	sob consulta
