      - Acoplamentos de garras em elastômero, forma de estrutura curta com cubo de aperto removível

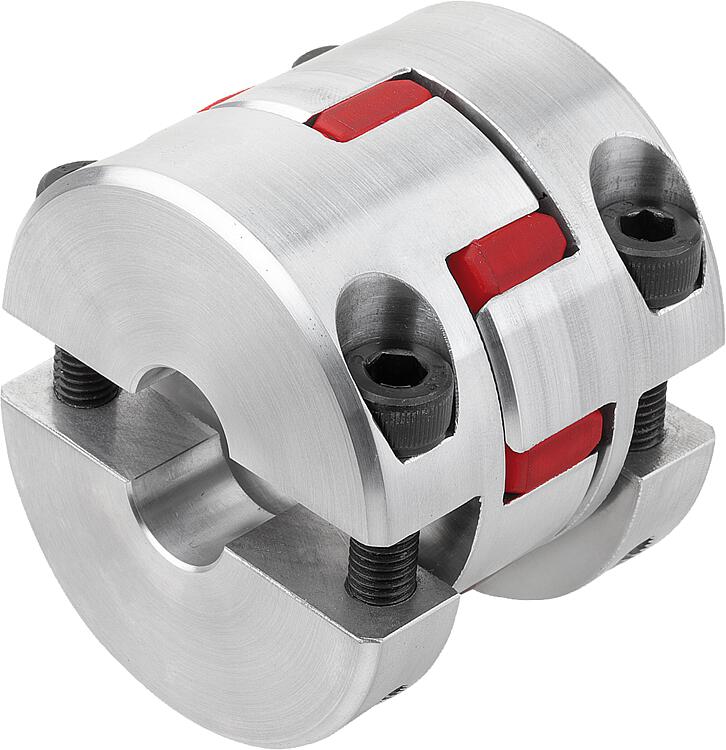

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cubo em alumínio.
Coroa dentada em poliuretano.Versão:Superfície do cubo sem proteção anticorrosiva.
Coroa dentada azul 80 Shore A.
Coroa dentada amarela 92 Shore A.
Coroa dentada vermelha 98 Shore A.Indicação:O acoplamento de garras em elastômero é composto por dois cubos e uma coroa dentada em elastômero. Destinam-se a compensar erros de alinhamento axiais, radiais e angulares, bem como para amortecer oscilações e choques de torque.

A coroa dentada em poliuretano está disponível em diferentes graus de dureza. Quanto mais elevada a dureza da coroa dentada para acoplamento, mais elevado será o torque transmitido e a rigidez. Quanto menor for a dureza, a capacidade de deslocamento e de amortecimento aumenta.

A pré-tensão das coroas dentadas de acoplamento nos cubos de acoplamento torna esta variante livre de folgas.

A entrega ocorre desmontada.Faixa de temperatura:Azul 80 Shore A: -50 °C até +80 °C. Em curto espaço de tempo -60 °C até +120 °C.
Amarelo 92 Shore A: -30 °C até +90 °C. Em curto espaço de tempo -50 °C até +120 °C.
Vermelho 98 Shore A: -30 °C até +90 °C. Em curto espaço de tempo -40 °C até +120 °C.Montagem:Os acoplamentos de garras em elastômero têm um ajuste de H7. A folga de ajuste recomendada é de 0,02 mm–0,05 mm. Esta folga de ajuste e olear as pontas do eixo facilita a montagem e desmontagem.

Para a montagem, os cubos do acoplamento de garras em elastômero são colocados em cima do eixo e bloqueadas por meio de cubos de aperto.Sob consulta:Furos do cubo D1 e D2 desejados separadamente com classe ou faixa de tolerância.
Rasgo de chaveta de acordo com DIN 6885.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1893 Acoplamentos de garras em elastômero, forma de estrutura curta com cubo de aperto removível

342 kB

Indicações técnicas dos acoplamentos de eixo

2,1 MB

Torque de atrito (Nm) com diâmetro do furo (mm)

33,8 kB

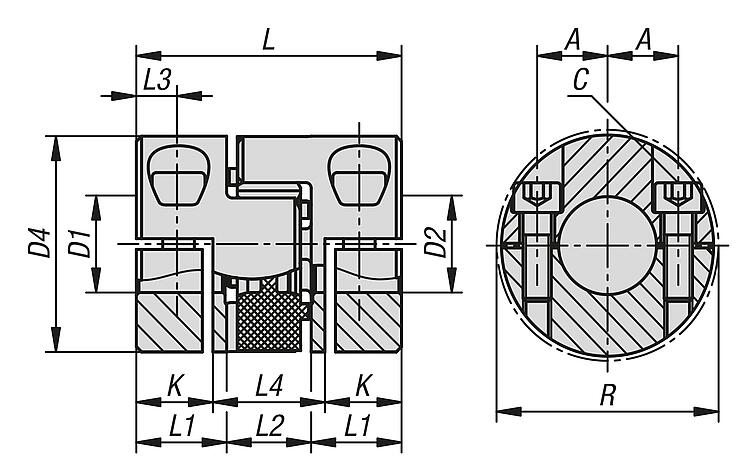

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	Cor dos componentes	Momento de inércia (gm²)	Rigidez à torção estática (Nm/rad)	Rigidez à torção dinâmica (Nm/rad)	Rigidez da mola radial (N/mm)	Desvio máx. do eixo radial (mm)	Preço
K1893.38920862828	38	amarelo	0,79	6525	12000	2350	0,17	sob consulta
K1893.24920581010	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.24980581825	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.19920501515	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.19980501515	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.24920581825	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.19920501216	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.19980501516	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.14980320808	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.42920942222	42	amarelo	1,832	10870	20500	4100	0,19	sob consulta
K1893.42920943838	42	amarelo	1,832	10870	20500	4100	0,19	sob consulta
K1893.24980581920	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.48921105050	48	amarelo	3,101	12968	22800	4500	0,23	sob consulta
K1893.19980501414	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.19920501616	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.19980501616	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.28920622828	28	amarelo	0,266	4080	6745	1780	0,15	sob consulta
K1893.14980320810	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.24920582525	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.19980500808	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.24980582025	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.24980581010	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.42920943232	42	amarelo	1,832	10870	20500	4100	0,19	sob consulta
K1893.28920623232	28	amarelo	0,266	4080	6745	1780	0,15	sob consulta
K1893.24920581818	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.19980501415	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.24980582525	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.24920581925	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.48921104545	48	amarelo	3,101	12968	22800	4500	0,23	sob consulta
K1893.14980321414	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.19980501216	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.19920501516	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.19980501416	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.24980581925	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.38920863838	38	amarelo	0,79	6525	12000	2350	0,17	sob consulta
K1893.24920581820	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.24980581919	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.14980320814	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.14980321014	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.19920501414	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.38920861818	38	amarelo	0,79	6525	12000	2350	0,17	sob consulta
K1893.19980501212	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.28920622424	28	amarelo	0,266	4080	6745	1780	0,15	sob consulta
K1893.14980320404	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.24920581819	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.24980581819	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.14980321010	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.24920582020	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.14980321012	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.24980582020	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.14980320812	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.24920582025	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.19980501214	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.24980581820	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.14980321214	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.14980321212	14	vermelho	0,006	171,9	513	654	0,09	sob consulta
K1893.28920621414	28	amarelo	0,266	4080	6745	1780	0,15	sob consulta
K1893.19980501215	19	vermelho	0,019	1512	2540	2010	0,06	sob consulta
K1893.19920501416	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.42920944545	42	amarelo	1,832	10870	20500	4100	0,19	sob consulta
K1893.48921102222	48	amarelo	3,101	12968	22800	4500	0,23	sob consulta
K1893.24920581919	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.19920501415	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.28980621414	28	vermelho	0,266	6410	9920	3200	0,11	sob consulta
K1893.48921103838	48	amarelo	3,101	12968	22800	4500	0,23	sob consulta
K1893.24980581818	24	vermelho	0,121	3700	8130	2940	0,11	sob consulta
K1893.38920863232	38	amarelo	0,79	6525	12000	2350	0,17	sob consulta
K1893.24920581920	24	amarelo	0,121	2300	5130	1900	0,15	sob consulta
K1893.14800320404	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800320808	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800320810	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800320812	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800320814	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800321010	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800321012	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800321014	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800321212	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800321214	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.14800321414	14	azul	0,006	60,2	180	153	0,21	sob consulta
K1893.19800500808	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501212	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501214	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501215	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501216	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501414	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501415	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501416	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501515	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501516	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.19800501616	19	azul	0,019	618	1065	582	0,15	sob consulta
K1893.24800581010	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800581818	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800581819	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800581820	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800581825	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800581919	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800581920	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800581925	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800582020	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800582025	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.24800582525	24	azul	0,121	860	1390	840	0,2	sob consulta
K1893.28800621414	28	azul	0,266	1370	2350	990	0,2	sob consulta
K1893.28800622424	28	azul	0,266	1370	2350	990	0,2	sob consulta
K1893.28800622828	28	azul	0,266	1370	2350	990	0,2	sob consulta
K1893.28800623232	28	azul	0,266	1370	2350	990	0,2	sob consulta
K1893.14920320404	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920320808	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920320810	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920320812	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920320814	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920321010	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920321012	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920321014	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920321212	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920321214	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.14920321414	14	amarelo	0,006	114,6	344	336	0,15	sob consulta
K1893.19920500808	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.19920501212	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.19920501214	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.19920501215	19	amarelo	0,019	1090	1815	1120	0,1	sob consulta
K1893.28980622424	28	vermelho	0,266	6410	9920	3200	0,11	sob consulta
K1893.28980622828	28	vermelho	0,266	6410	9920	3200	0,11	sob consulta
K1893.28980623232	28	vermelho	0,266	6410	9920	3200	0,11	sob consulta
K1893.38980861818	38	vermelho	0,79	11800	21850	4400	0,12	sob consulta
K1893.38980862828	38	vermelho	0,79	11800	21850	4400	0,12	sob consulta
K1893.38980863232	38	vermelho	0,79	11800	21850	4400	0,12	sob consulta
K1893.38980863838	38	vermelho	0,79	11800	21850	4400	0,12	sob consulta
K1893.42980942222	42	vermelho	1,832	21594	37692	5940	0,14	sob consulta
K1893.42980943232	42	vermelho	1,832	21594	37692	5940	0,14	sob consulta
K1893.42980943838	42	vermelho	1,832	21594	37692	5940	0,14	sob consulta
K1893.42980944545	42	vermelho	1,832	21594	37692	5940	0,14	sob consulta
K1893.48981102222	48	vermelho	3,101	25759	49400	6820	0,16	sob consulta
K1893.48981103838	48	vermelho	3,101	25759	49400	6820	0,16	sob consulta
K1893.48981104545	48	vermelho	3,101	25759	49400	6820	0,16	sob consulta
K1893.48981105050	48	vermelho	3,101	25759	49400	6820	0,16	sob consulta

Código do artigo	Desalinhamento máx. do eixo axial (mm)	Desalinhamento máx. angular (°)	Torque máximo Nm	Coroa dentada dureza	Torque nominal Nm	Rotação máx Rpm	Preço
K1893.38920862828	+1,8 / -0,7	1	380	92 Shore A	190	5000	sob consulta
K1893.24920581010	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.24980581825	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.19920501515	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.19980501515	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.24920581825	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.19920501216	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.19980501516	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.14980320808	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.42920942222	+2 / -1	1	830	92 Shore A	265	4000	sob consulta
K1893.42920943838	+2 / -1	1	830	92 Shore A	265	4000	sob consulta
K1893.24980581920	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.48921105050	+2,1 / -1	1	620	92 Shore A	310	3750	sob consulta
K1893.19980501414	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.19920501616	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.19980501616	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.28920622828	+1,5 / -0,7	1	190	92 Shore A	95	6000	sob consulta
K1893.14980320810	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.24920582525	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.19980500808	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.24980582025	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.24980581010	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.42920943232	+2 / -1	1	830	92 Shore A	265	4000	sob consulta
K1893.28920623232	+1,5 / -0,7	1	190	92 Shore A	95	6000	sob consulta
K1893.24920581818	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.19980501415	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.24980582525	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.24920581925	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.48921104545	+2,1 / -1	1	620	92 Shore A	310	3750	sob consulta
K1893.14980321414	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.19980501216	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.19920501516	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.19980501416	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.24980581925	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.38920863838	+1,8 / -0,7	1	380	92 Shore A	190	5000	sob consulta
K1893.24920581820	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.24980581919	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.14980320814	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.14980321014	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.19920501414	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.38920861818	+1,8 / -0,7	1	380	92 Shore A	190	5000	sob consulta
K1893.19980501212	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.28920622424	+1,5 / -0,7	1	190	92 Shore A	95	6000	sob consulta
K1893.14980320404	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.24920581819	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.24980581819	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.14980321010	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.24920582020	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.14980321012	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.24980582020	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.14980320812	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.24920582025	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.19980501214	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.24980581820	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.14980321214	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.14980321212	+1 / -0,5	0,9	25	98 Shore A	12,5	13000	sob consulta
K1893.28920621414	+1,5 / -0,7	1	190	92 Shore A	95	6000	sob consulta
K1893.19980501215	+1,2 / -0,5	0,9	42	98 Shore A	21	10000	sob consulta
K1893.19920501416	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.42920944545	+2 / -1	1	830	92 Shore A	265	4000	sob consulta
K1893.48921102222	+2,1 / -1	1	620	92 Shore A	310	3750	sob consulta
K1893.24920581919	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.19920501415	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.28980621414	+1,5 / -0,7	0,9	320	98 Shore A	160	6000	sob consulta
K1893.48921103838	+2,1 / -1	1	620	92 Shore A	310	3750	sob consulta
K1893.24980581818	+1,4 / -0,5	0,9	120	98 Shore A	60	7000	sob consulta
K1893.38920863232	+1,8 / -0,7	1	380	92 Shore A	190	5000	sob consulta
K1893.24920581920	+1,4 / -0,5	1	70	92 Shore A	35	7000	sob consulta
K1893.14800320404	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800320808	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800320810	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800320812	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800320814	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800321010	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800321012	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800321014	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800321212	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800321214	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.14800321414	+1 / -0,5	1,1	8	80 Shore A	4	13000	sob consulta
K1893.19800500808	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501212	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501214	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501215	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501216	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501414	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501415	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501416	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501515	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501516	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.19800501616	+1,2 / -0,5	1,1	12	80 Shore A	6	10000	sob consulta
K1893.24800581010	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800581818	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800581819	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800581820	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800581825	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800581919	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800581920	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800581925	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800582020	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800582025	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.24800582525	+1,4 / -0,5	1	34	80 Shore A	17	7000	sob consulta
K1893.28800621414	+1,5 / -0,7	1,3	92	80 Shore A	46	6000	sob consulta
K1893.28800622424	+1,5 / -0,7	1,3	92	80 Shore A	46	6000	sob consulta
K1893.28800622828	+1,5 / -0,7	1,3	92	80 Shore A	46	6000	sob consulta
K1893.28800623232	+1,5 / -0,7	1,3	92	80 Shore A	46	6000	sob consulta
K1893.14920320404	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920320808	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920320810	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920320812	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920320814	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920321010	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920321012	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920321014	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920321212	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920321214	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.14920321414	+1 / -0,5	1	15	92 Shore A	7,5	13000	sob consulta
K1893.19920500808	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.19920501212	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.19920501214	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.19920501215	+1,2 / -0,5	1	24	92 Shore A	12	10000	sob consulta
K1893.28980622424	+1,5 / -0,7	0,9	320	98 Shore A	160	6000	sob consulta
K1893.28980622828	+1,5 / -0,7	0,9	320	98 Shore A	160	6000	sob consulta
K1893.28980623232	+1,5 / -0,7	0,9	320	98 Shore A	160	6000	sob consulta
K1893.38980861818	+1,8 / -0,7	0,9	650	98 Shore A	325	5000	sob consulta
K1893.38980862828	+1,8 / -0,7	0,9	650	98 Shore A	325	5000	sob consulta
K1893.38980863232	+1,8 / -0,7	0,9	650	98 Shore A	325	5000	sob consulta
K1893.38980863838	+1,8 / -0,7	0,9	650	98 Shore A	325	5000	sob consulta
K1893.42980942222	+2 / -1	0,9	900	98 Shore A	450	4000	sob consulta
K1893.42980943232	+2 / -1	0,9	900	98 Shore A	450	4000	sob consulta
K1893.42980943838	+2 / -1	0,9	900	98 Shore A	450	4000	sob consulta
K1893.42980944545	+2 / -1	0,9	900	98 Shore A	450	4000	sob consulta
K1893.48981102222	-2,1 / -1	0,9	1050	98 Shore A	525	3750	sob consulta
K1893.48981103838	-2,1 / -1	0,9	1050	98 Shore A	525	3750	sob consulta
K1893.48981104545	-2,1 / -1	0,9	1050	98 Shore A	525	3750	sob consulta
K1893.48981105050	-2,1 / -1	0,9	1050	98 Shore A	525	3750	sob consulta

Código do artigo	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 mín.	D1/D2 máx.	D4	K	L	L1	L2	L3	L4	R	Torque de aperto dos parafusos Nm	Preço
K1893.38920862828	30	M8	28	28	18	48	80	24	86	31	24	12	38	83,5	40	sob consulta
K1893.24920581010	20	M6	10	10	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24980581825	20	M6	18	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.19920501515	14,5	M6	15	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19980501515	14,5	M6	15	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.24920581825	20	M6	18	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.19920501216	14,5	M6	12	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19980501516	14,5	M6	15	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.14980320808	10,5	M4	8	8	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.42920942222	32	M10	22	22	22	50	95	25	94	34,5	25	12,5	44	93,5	84	sob consulta
K1893.42920943838	32	M10	38	38	22	50	95	25	94	34,5	25	12,5	44	93,5	84	sob consulta
K1893.24980581920	20	M6	19	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.48921105050	36	M12	50	50	22	57	105	30	110	41	28	14	50	105	145	sob consulta
K1893.19980501414	14,5	M6	14	14	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19920501616	14,5	M6	16	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19980501616	14,5	M6	16	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.28920622828	25	M8	28	28	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.14980320810	10,5	M4	8	10	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.24920582525	20	M6	25	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.19980500808	14,5	M6	8	8	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.24980582025	20	M6	20	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24980581010	20	M6	10	10	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.42920943232	32	M10	32	32	22	50	95	25	94	34,5	25	12,5	44	93,5	84	sob consulta
K1893.28920623232	25	M8	32	32	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.24920581818	20	M6	18	18	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.19980501415	14,5	M6	14	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.24980582525	20	M6	25	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24920581925	20	M6	19	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.48921104545	36	M12	45	45	22	57	105	30	110	41	28	14	50	105	145	sob consulta
K1893.14980321414	10,5	M4	14	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.19980501216	14,5	M6	12	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19920501516	14,5	M6	15	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19980501416	14,5	M6	14	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.24980581925	20	M6	19	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.38920863838	30	M8	38	38	18	48	80	24	86	31	24	12	38	83,5	40	sob consulta
K1893.24920581820	20	M6	18	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24980581919	20	M6	19	19	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.14980320814	10,5	M4	8	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14980321014	10,5	M4	10	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.19920501414	14,5	M6	14	14	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.38920861818	30	M8	18	18	18	48	80	24	86	31	24	12	38	83,5	40	sob consulta
K1893.19980501212	14,5	M6	12	12	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.28920622424	25	M8	24	24	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.14980320404	10,5	M4	4	4	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.24920581819	20	M6	18	19	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24980581819	20	M6	18	19	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.14980321010	10,5	M4	10	10	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.24920582020	20	M6	20	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.14980321012	10,5	M4	10	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.24980582020	20	M6	20	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.14980320812	10,5	M4	8	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.24920582025	20	M6	20	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.19980501214	14,5	M6	12	14	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.24980581820	20	M6	18	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.14980321214	10,5	M4	12	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14980321212	10,5	M4	12	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.28920621414	25	M8	14	14	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.19980501215	14,5	M6	12	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19920501416	14,5	M6	14	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.42920944545	32	M10	45	45	22	50	95	25	94	34,5	25	12,5	44	93,5	84	sob consulta
K1893.48921102222	36	M12	22	22	22	57	105	30	110	41	28	14	50	105	145	sob consulta
K1893.24920581919	20	M6	19	19	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.19920501415	14,5	M6	14	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.28980621414	25	M8	14	14	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.48921103838	36	M12	38	38	22	57	105	30	110	41	28	14	50	105	145	sob consulta
K1893.24980581818	20	M6	18	18	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.38920863232	30	M8	32	32	18	48	80	24	86	31	24	12	38	83,5	40	sob consulta
K1893.24920581920	20	M6	19	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.14800320404	10,5	M4	4	4	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800320808	10,5	M4	8	8	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800320810	10,5	M4	8	10	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800320812	10,5	M4	8	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800320814	10,5	M4	8	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800321010	10,5	M4	10	10	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800321012	10,5	M4	10	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800321014	10,5	M4	10	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800321212	10,5	M4	12	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800321214	10,5	M4	12	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14800321414	10,5	M4	14	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.19800500808	14,5	M6	8	8	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501212	14,5	M6	12	12	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501214	14,5	M6	12	14	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501215	14,5	M6	12	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501216	14,5	M6	12	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501414	14,5	M6	14	14	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501415	14,5	M6	14	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501416	14,5	M6	14	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501515	14,5	M6	15	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501516	14,5	M6	15	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19800501616	14,5	M6	16	16	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.24800581010	20	M6	10	10	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800581818	20	M6	18	18	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800581819	20	M6	18	19	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800581820	20	M6	18	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800581825	20	M6	18	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800581919	20	M6	19	19	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800581920	20	M6	19	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800581925	20	M6	19	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800582020	20	M6	20	20	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800582025	20	M6	20	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.24800582525	20	M6	25	25	10	32	55	16	58	20	18	8	26	57,5	15	sob consulta
K1893.28800621414	25	M8	14	14	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.28800622424	25	M8	24	24	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.28800622828	25	M8	28	28	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.28800623232	25	M8	32	32	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.14920320404	10,5	M4	4	4	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920320808	10,5	M4	8	8	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920320810	10,5	M4	8	10	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920320812	10,5	M4	8	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920320814	10,5	M4	8	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920321010	10,5	M4	10	10	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920321012	10,5	M4	10	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920321014	10,5	M4	10	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920321212	10,5	M4	12	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920321214	10,5	M4	12	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.14920321414	10,5	M4	14	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	sob consulta
K1893.19920500808	14,5	M6	8	8	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19920501212	14,5	M6	12	12	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19920501214	14,5	M6	12	14	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.19920501215	14,5	M6	12	15	8	21	40	14,5	50	17	16	8	21	46	15	sob consulta
K1893.28980622424	25	M8	24	24	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.28980622828	25	M8	28	28	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.28980623232	25	M8	32	32	14	37	65	17	62	21	20	9	28	73	40	sob consulta
K1893.38980861818	30	M8	18	18	18	48	80	24	86	31	24	12	38	83,5	40	sob consulta
K1893.38980862828	30	M8	28	28	18	48	80	24	86	31	24	12	38	83,5	40	sob consulta
K1893.38980863232	30	M8	32	32	18	48	80	24	86	31	24	12	38	83,5	40	sob consulta
K1893.38980863838	30	M8	38	38	18	48	80	24	86	31	24	12	38	83,5	40	sob consulta
K1893.42980942222	32	M10	22	22	22	50	95	25	94	34,5	25	12,5	44	93,5	84	sob consulta
K1893.42980943232	32	M10	32	32	22	50	95	25	94	34,5	25	12,5	44	93,5	84	sob consulta
K1893.42980943838	32	M10	38	38	22	50	95	25	94	34,5	25	12,5	44	93,5	84	sob consulta
K1893.42980944545	32	M10	45	45	22	50	95	25	94	34,5	25	12,5	44	93,5	84	sob consulta
K1893.48981102222	36	M12	22	22	22	57	105	30	110	41	28	14	50	105	145	sob consulta
K1893.48981103838	36	M12	38	38	22	57	105	30	110	41	28	14	50	105	145	sob consulta
K1893.48981104545	36	M12	45	45	22	57	105	30	110	41	28	14	50	105	145	sob consulta
K1893.48981105050	36	M12	50	50	22	57	105	30	110	41	28	14	50	105	145	sob consulta
