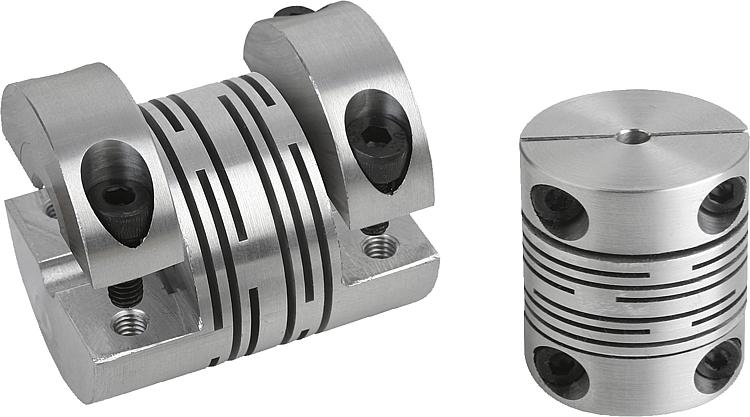

K2039Acoplamentos flexíveis bipartidos com cubos de aperto... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Alumínio.Versão:Superfície sem tratamento.Indicação:Acoplamento completamente de metal, livre de folgas e manutenção, rígido contra torção, elástico, adequado para a transmissão de movimentos giratórios com ângulo de sincronismo. A estrutura inovadora de fenda possibilita excelente flexibilidade axial, radial e angular com mínimas forças restauradoras. Ideal para servomotores. Com cubos de aperto para fixação do eixo.Faixa de temperatura:-50 °C até +150 °C.Montagem:Os acoplamentos flexíveis possuem um ajuste de H7. A folga de ajuste recomendada é de 0,02 mm–0,05 mm. Folga e lubrificação das pontas do eixo facilitam os processos de montagem e desmontagem.Sob consulta:Furos do cubo D1 e D2 desejados separadamente com classe ou faixa de tolerância.
Rasgo de chaveta de acordo com DIN 6885.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Tamanho | D1
(H7) | D2
(H7) | D1/D2
mín. | D1/D2
máx. | D4 | L | L1 | L2 | Torque nominal
Nm
| Rigidez à torção
(10³ Nm/rad) | Momento de inércia
(gm²) | CAD | Aces. | Preço | Encomendar |
|---|
| K2039.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 |  | | sob consulta | | | K2039.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | sob consulta | | | K2039.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | sob consulta | | | K2039.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | sob consulta | | | K2039.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | sob consulta | | | K2039.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | sob consulta | | | K2039.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | sob consulta | | | K2039.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | sob consulta | | | K2039.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | sob consulta | | | K2039.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | sob consulta | | | K2039.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | sob consulta | | | K2039.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | sob consulta | | | K2039.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | sob consulta | | | K2039.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | sob consulta | | | K2039.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | sob consulta | | | K2039.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | sob consulta | | | K2039.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00228 | | | sob consulta | | | K2039.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | sob consulta | | | K2039.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | sob consulta | | | K2039.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | sob consulta | | | K2039.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | sob consulta | | | K2039.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | sob consulta | | | K2039.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | sob consulta | | | K2039.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,25370 | | | sob consulta | | | K2039.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,25370 | | | sob consulta | | | K2039.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,25370 | | | sob consulta | | | K2039.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,25370 | | | sob consulta | | | K2039.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | sob consulta | | | K2039.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | sob consulta | | | K2039.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | sob consulta | |
| Código do artigo | Rotação
máx
Rpm | Desalinhamento
máx. angular
(°) | Desalinhamento máx. do eixo
axial
(mm) | Desvio máx. do eixo
radial
(mm) | C
(ISO 4029) | Torque de
aperto dos
parafusos Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2039.0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | sob consulta | | | K2039.0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | sob consulta | | | K2039.0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | sob consulta | | | K2039.0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | sob consulta | | | K2039.0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | sob consulta | | | K2039.0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | sob consulta | | | K2039.0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | sob consulta | | | K2039.0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | sob consulta | | | K2039.0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | sob consulta | | | K2039.0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | sob consulta | | | K2039.0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | sob consulta | | | K2039.0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | sob consulta | | | K2039.0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | sob consulta | | | K2039.0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | sob consulta | | | K2039.0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | sob consulta | | | K2039.0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | sob consulta | | | K2039.0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | sob consulta | | | K2039.0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | sob consulta | | | K2039.0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | sob consulta | | | K2039.0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | sob consulta | | | K2039.0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | sob consulta | | | K2039.0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | sob consulta | | | K2039.0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | sob consulta | | | K2039.0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | sob consulta | | | K2039.0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | sob consulta | | | K2039.0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | sob consulta | | | K2039.0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | sob consulta | | | K2039.0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | sob consulta | | | K2039.0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | sob consulta | | | K2039.0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | sob consulta | |
